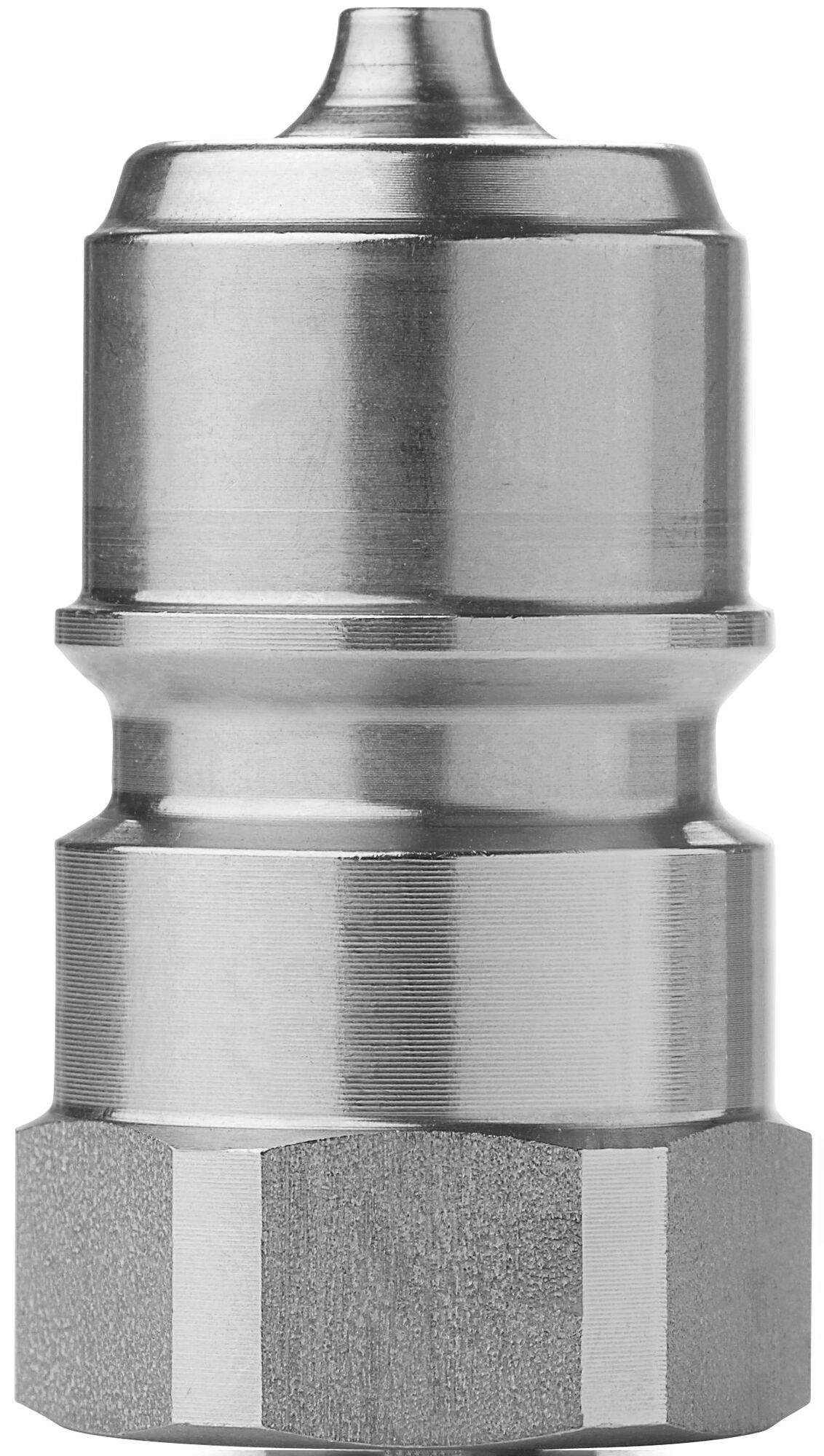

Kupplungsnippel, Innengewinde G 3/8", DN 10, 300 bar, Edelstahl AISI 316/FPM - Cejn 105266214
Für Hydrauliksysteme der Serie 526: Kupplungsnippel, Innengewinde G 3/8", Edelstahl (AISI 316) als Hauptwerkstoff. Der zulässige Betriebsdruck im gekuppelten Zustand beträgt 300 bar, die Dichtung besteht aus FPM.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Kupplungsnippel aus Edelstahl (AISI 316) gehört zur Serie 526 und deckt mit Innengewinde G 3/8" die Baugröße ISO-DN 10 ab, gekuppelt bis 300 bar. Die Bauart mit Kegelventil ist vom Hersteller unter der Anschlussart ausgewiesen. Die Serie 526 setzt dabei durchgehend auf Edelstahl.
Merkmale
- Edelstahl (AISI 316) als Hauptwerkstoff, Dichtung aus FPM.
- Manuell betätigter Sicherungsring der Serie 526 gegen unbeabsichtigtes Entkuppeln.
- Alle Bauteile aus Edelstahl AISI 316 für anspruchsvolle Umgebungen.
- Bauart mit Kegelventil laut Herstellerangabe zur Anschlussart.
- 300 bar Betriebsdruck im gekuppelten Zustand, Mindestberstdruck 1200 bar.
- Innengewinde G 3/8" zum direkten Einschrauben, Baugröße ISO-DN 10.
Einsatzgebiete
Die Serie 526 ist für Hydrauliksysteme bestimmt. Mit 300 bar im gekuppelten Zustand und Edelstahl (AISI 316) als Hauptwerkstoff deckt die Baugröße ISO-DN 10 dauerhaft belastete Anschlussstellen ab.
Werkstoffe und Kennzeichnung
Die Gehäusegröße ist nach ISO-DN mit 10 angegeben, die Anschlussgröße mit 3/8". Als Hauptwerkstoff nennt der Hersteller Edelstahl (AISI 316), als Dichtungswerkstoff FPM. Der Hauptwerkstoff ist mit AISI 316 als Edelstahlgüte ausgewiesen.
Technische Daten
| Produktart | Kupplungsnippel |
|---|---|
| Ausführung | Innengewinde |
| Baugröße ISO-DN | 10 |
| Größe in Zoll | 3/8" |
| Anschlussart | Kupplung mit Kegelventil |
| Anschluss | G 3/8" |
| Max. Betriebsdruck gekuppelt | 300 bar |
| Min. Berstdruck gekuppelt | 1200 bar |
| Hauptwerkstoff | Edelstahl (AISI 316) |
| Dichtungswerkstoff | FPM |
| Serie | Serie 526 |
| Verpackungseinheit | 1 Stück |
| Hersteller | Cejn |
| Hersteller-Nr. | 105266214 |
| Zolltarifnummer | 73079910 |
| GPSR Herstellerdaten | CEJN-Product GmbH, Junkersring 16, DE-53844 Troisdorf, www.cejn.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
