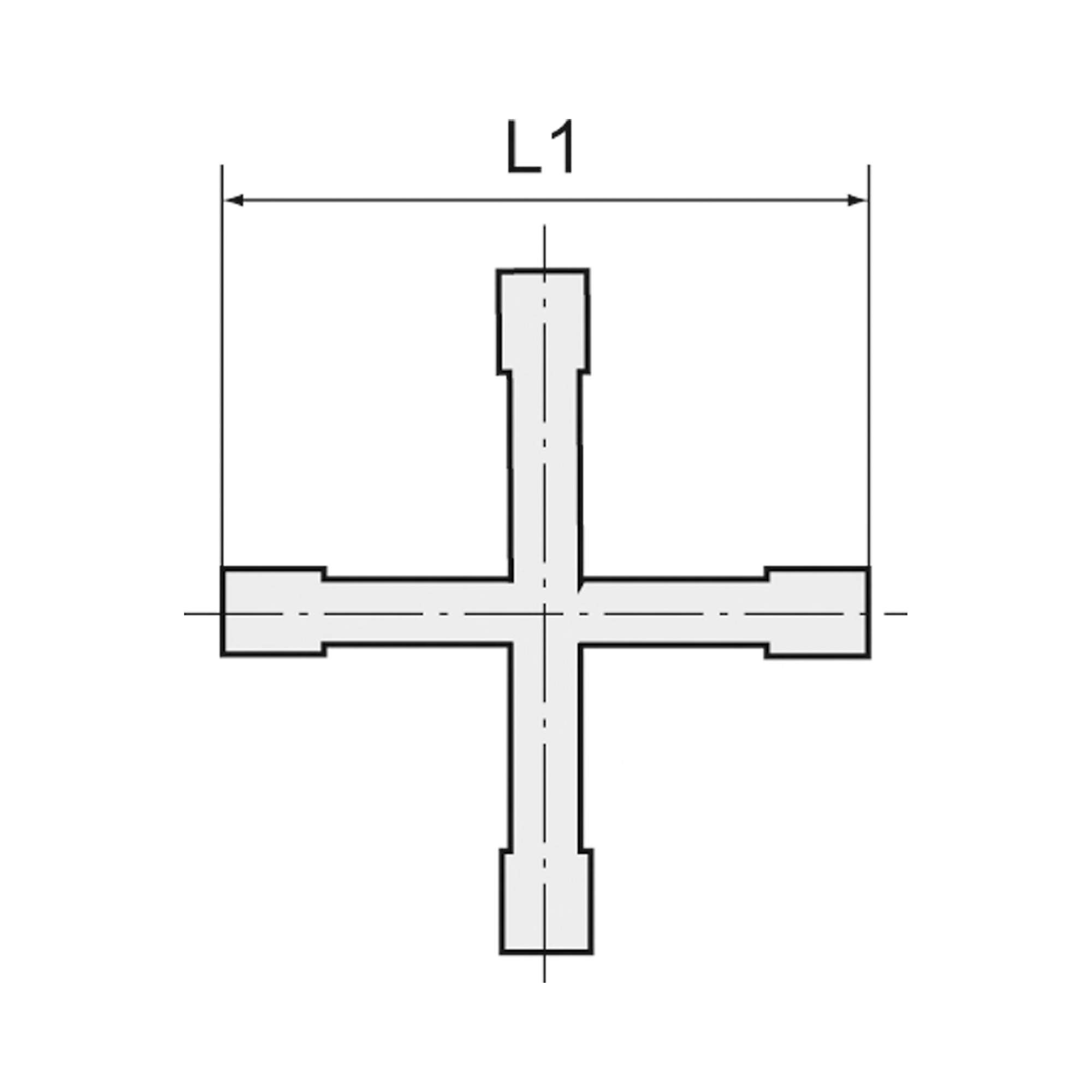

Kreuzverbindungsstutzen, für Schlauch LW 12 mm, POM - Riegler 111055

Kreuzverbindungsstutzen, für Schlauch LW 12 mm, Arbeitsdruck max. 10 bar, Temperaturbereich -40 bis 80 °C, POM Schlauchverbindungsteile mit hoher Festigkeit, Zähigkeit, geringem Gewicht, Abriebfestigkeit und großer Schlagfestigkeit.

Normen und Herkunft

• Zolltarifnummer: 39174000
• Ursprungsland: DE

Über Kreuz-Schlauchverbindungsstutzen

Kreuz-Schlauchverbindungsstutzen führen vier Schlauchenden in einem Bauteil zusammen und verteilen das Medium auf drei Abgänge. Die Schläuche werden aufgesteckt und mit Schlauchschellen gesichert, eine Verschraubung ist nicht nötig. Über die Gruppe hinweg sind Schlauch-Innendurchmesser von 4 bis 13 mm bei einem Arbeitsdruck bis 10 bar belegt.

Worauf es bei der Auswahl ankommt

• für Schlauch-Innen-Ø: 4 bis 13 mm. Der Stutzen muss zur lichten Weite des Schlauchs passen, sonst hält die Schelle die Verbindung nicht dicht.
• Material: Messing CW617N oder Acetalcopolymerisat (POM). Messing nimmt mechanische Belastung und Wärme besser auf, POM ist leicht, zäh und abriebfest.
• Mediumstemperatur max.: Für die Messingausführung sind 90 °C belegt, die POM-Ausführung ist mit einem Temperaturbereich von -40 bis 80 °C angegeben. Bei warmen Kreisläufen entscheidet dieser Unterschied.
• Arbeitsdruck max.: 10 bar über die gesamte Gruppe. Höhere Drücke gehören an eine Verschraubung statt an eine Schlauchschellenverbindung.
• Ursprungsland: Die Artikel kommen aus deutscher und chinesischer Fertigung, was bei durchgängiger Bevorratung einer Baureihe zu beachten ist.

Typische Einsatzbereiche

• Vierfachverteilung in Kühlwasser- und Schmiermittelleitungen an Werkzeugmaschinen
• Niederdruck-Luftleitungen aus Weichschlauch mit mehreren Abgängen
• Spül- und Umlaufkreise in Anlagen mit Temperaturen bis 90 °C
• Prüfstände und Laboraufbauten mit häufig geänderter Schlauchführung
• Instandhaltung, wenn eine bestehende Schlauchleitung um zwei Abgänge erweitert wird

Die 9 Artikel gibt es in Messing CW617N und in Acetalcopolymerisat (POM). Gefertigt wird in Deutschland und China.
