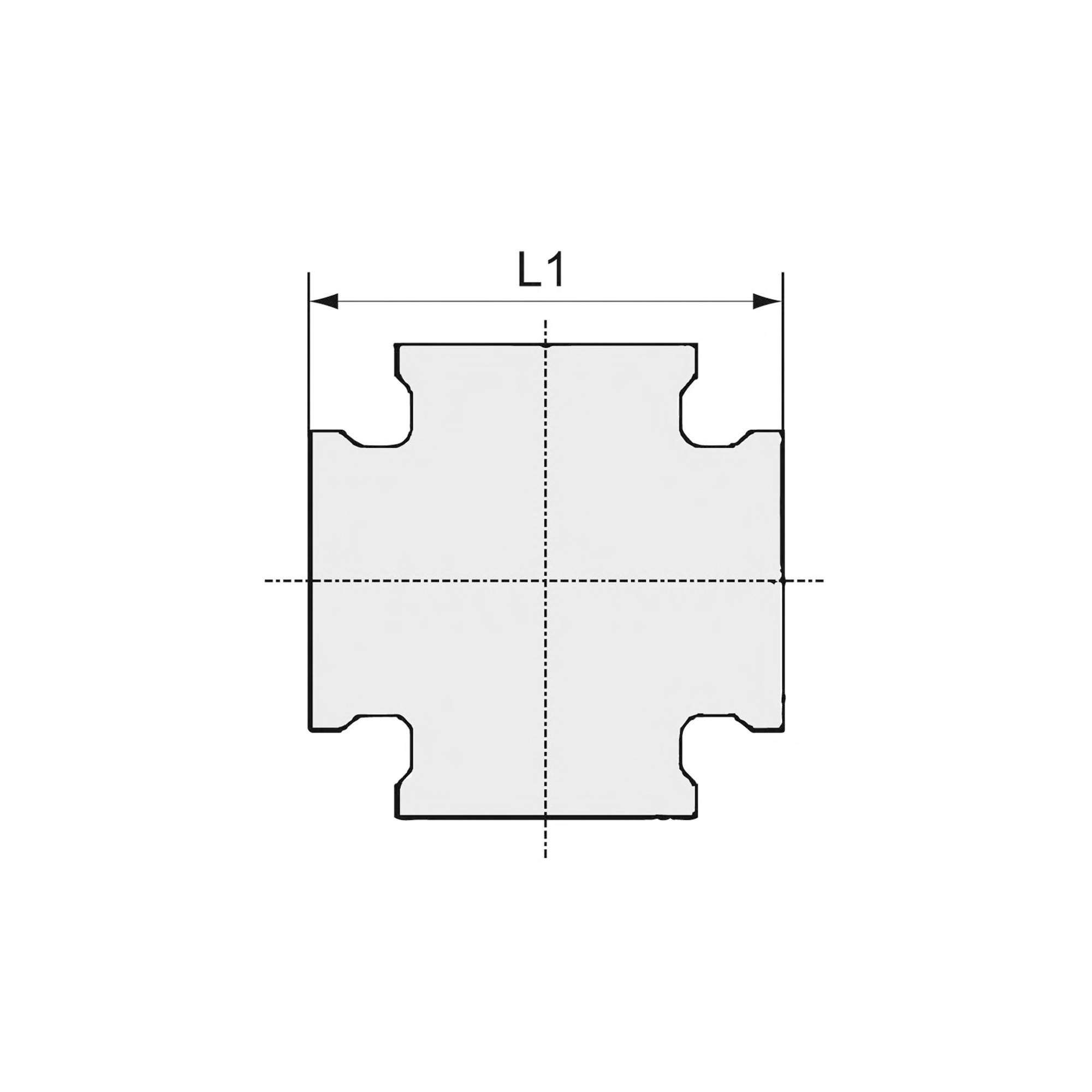

Kreuzstück, 4 x Innengewinde, G 1/2, Druck 16 bar, Messing blank - Riegler 194133

Kreuzstück, 4 x Innengewinde, G 1/2, Betriebsdruck max. 16 bar, Betriebstemperatur max. 120 °C, Messing blank

Normen und Herkunft

• Zolltarifnummer: 74122000
• Ursprungsland: IT

Über Kreuzstücke

Ein Kreuzstück verteilt das Medium von einer Leitung auf drei Abgänge und ersetzt damit zwei hintereinander gesetzte T-Stücke. Die Gruppe umfasst 16 Artikel mit Innengewinden von G 1/8 bis Rp 1 und ist je nach Werkstoff für 16 bis 60 bar Betriebsdruck ausgelegt.

Worauf es bei der Auswahl ankommt

• Gewinde 1 und Gewinde 2: die Baureihe deckt G 1/8 bis G 3/4 sowie Rp 1/8 bis Rp 1 ab, jeweils als Innengewinde. Rp nimmt ein kegeliges Außengewinde auf und dichtet im Gewinde, G braucht eine Dichtung an der Auflagefläche.
• Anschlussbild: es gibt Ausführungen mit 4 x Innengewinde und mit 3 x Innen- und 1 x Außengewinde. Letztere spart am Eingang ein zusätzliches Nippelstück.
• Betriebsdruck max. 16 bis 60 bar: die Messingteile sind mit 60 bar angegeben, die Kreuzverteiler aus Edelstahl mit 20 bar.
• Betriebstemperatur max. 120 bis 175 °C: der höhere Wert gehört zur Edelstahlausführung, bei Dampf oder heißem Öl ist das die entscheidende Grenze.
• Werkstoff: vernickeltes Messing für die Standardinstallation, Edelstahl 1.4408 für Medien, die Messing angreifen.

Typische Einsatzbereiche

• Verteilung von Druckluft auf mehrere Abgänge in einer Maschinenzuführung
• Messstellen, an denen neben dem Durchgang noch Manometer und Schalter angebunden werden
• Hydraulische Steuerblöcke mit Anschluss für Speicher und Ablass
• Wasser- und Kühlkreise in der Anlagentechnik
• Prozessleitungen aus Edelstahl, in denen ein Messingfitting nicht zulässig ist

Die Kreuzstücke sind aus vernickeltem Messing oder aus Edelstahl 1.4408 gefertigt. Herkunftsländer der Baureihe sind Italien und China.
