HI Cupla 200

Niederdruck bis 19 bar

Die Nitto Kohki HI Cupla 200 ist eine Hochdruck-Variante der HI-Serie für Druckluft, Stickstoff und Wasser mit einem Betriebsdruck bis 2,0 MPa (20 bar). 2,0-MPa-Ausführung der bewährten HI Cupla.

Als autorisierter Nitto Kohki Distributor führen wir 16 Varianten der HI Cupla 200 - Gehäuse aus Stahl, Dichtungen aus NBR, Modellreihe 200-…. Ausführung nach ISO 6150-B.

⚡bis 2,0 MPa (20 bar) - Betriebsdruckbereich für Druckluft, Stickstoff und Wasser

⚙Stahl - Gehäusewerkstoffe; Dichtungen NBR

✓Besonderheit - 2,0-MPa-Ausführung der bewährten HI Cupla

🔩16 Varianten ab Lager - Modellreihe 200-…

🛡ISO 6150-B - normkonforme Ausführung

Parameter	Wert
Bauart	Hochdruck-Variante der HI-Serie
Betriebsdruck	bis 2,0 MPa (20 bar)
Gehäusewerkstoffe	Stahl
Dichtungen	NBR
Medien	Druckluft, Stickstoff und Wasser
Modellreihe	200-…
Norm	ISO 6150-B
Varianten im Sortiment	16

Typische Einsatzbereiche: Druckluftversorgung in Fertigung und Montage, pneumatische Werkzeuge, Montage- und Produktionslinien, Werkstatt- und Reifendienst.

16 Varianten ab LagerHI Cupla 200 - 200-…

bis 2,0 MPa (20 bar)Stahl, NBR

Technische Daten laut Herstellerkatalog

Baureihe	HI CUPLA 200
Gehäusewerkstoff	Stahl (verchromt)
Dichtwerkstoff	Nitrilkautschuk (NBR)
Betriebsdruck max.	1.5 MPa {15 kgf/cm2, 15 bar, 218 PSI}
Arbeitstemperatur	Nitrilkautschuk (NBR): -20 °C bis +60 °C
Ventilbauart	einseitig absperrend
Zugelassene Medien	Druckluft
Vakuumeignung	Für Vakuum weder im gekuppelten noch im getrennten Zustand geeignet.
Größenbereich	Gewinde und Schlauchtülle 1/4 Zoll, 3/8 Zoll, 1/2 Zoll. Rohrtülle (Steckanschluss): Polyurethanrohr Außendurchmesser 6 +/-0.1, 8 +/-0.15, 10 +/-0.15. Polyamidrohr Außendurchmesser 6 +0.05/-0.08, 8 +0.05/-0.1, 10 +0.05/-0.1. Rohr aus fluorhaltigem Kunststoff Außendurchmesser 6 +/-0.07, 8 +/-0.07, 10 +/-0.07.
Katalogseite	C01en-b, 43

Funktionsprinzip

Beim Trennen schließt das Ventil in der Muffe die Zuleitung. Das im Stecker verbliebene Medium tritt aus.

Ablauf beim Kuppeln einer Schnellkupplung mit Kugelverriegelung.

Der Stecker wird einfach in die Muffe gesteckt, das ergibt eine einfache und sichere Verbindung. Das verkürzt die Kupplungszeit und steigert die Effizienz.
Neue Ventilkonstruktion für geringen Druckverlust und höheren Durchfluss (15% mehr als beim herkömmlichen Modell).
Im verbundenen Zustand dichtet die Stirnfläche ab.
Bessere Handhabung durch geringen Kupplungswiderstand.
Die Stirnflächendichtung ist der außenliegenden Dichtung mit O-Ring überlegen, da keine Dichtungsschäden durch aufgebrauchte Schmierung auftreten.
Nur mit Stahlkörper erhältlich. Nicht für Wasser oder Öl geeignet.
Ebenfalls erhältlich als Ausführung Tube Fitter zum schnellen Kuppeln und Entkuppeln.
Aufsteckausführung für Druckluftleitungen.

Alle Modelle der Baureihe

SH - Schlauchtülle

Modell	Kupplungsteil	Anwendung	Stahl (g)	L	A	T	øB
200-17SH	Muffe	1/4 Zoll Schlauch	86	(77)	27	7.2	4.5
200-20SH	Muffe	1/4 Zoll Schlauch	90	(77)	27.5	9	5
200-30SH	Muffe	3/8 Zoll Schlauch	92	(79)	32	11.3	7.5

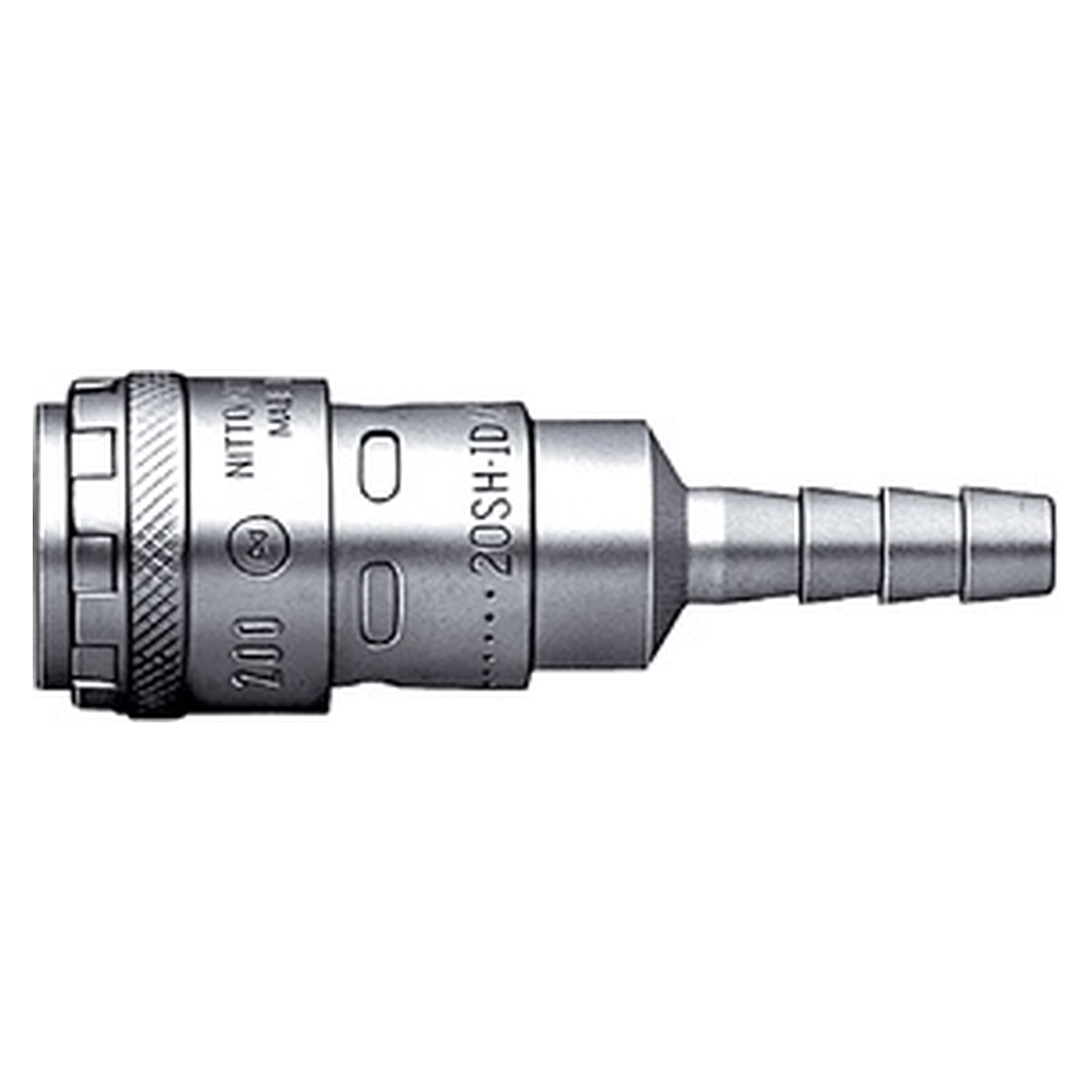

200-40SH	Muffe	1/2 Zoll Schlauch	104	(79.5)	32	15	10

SM - Außengewinde

Modell	Kupplungsteil	Anwendung	Stahl (g)	L	T	øB	øH(WAF)

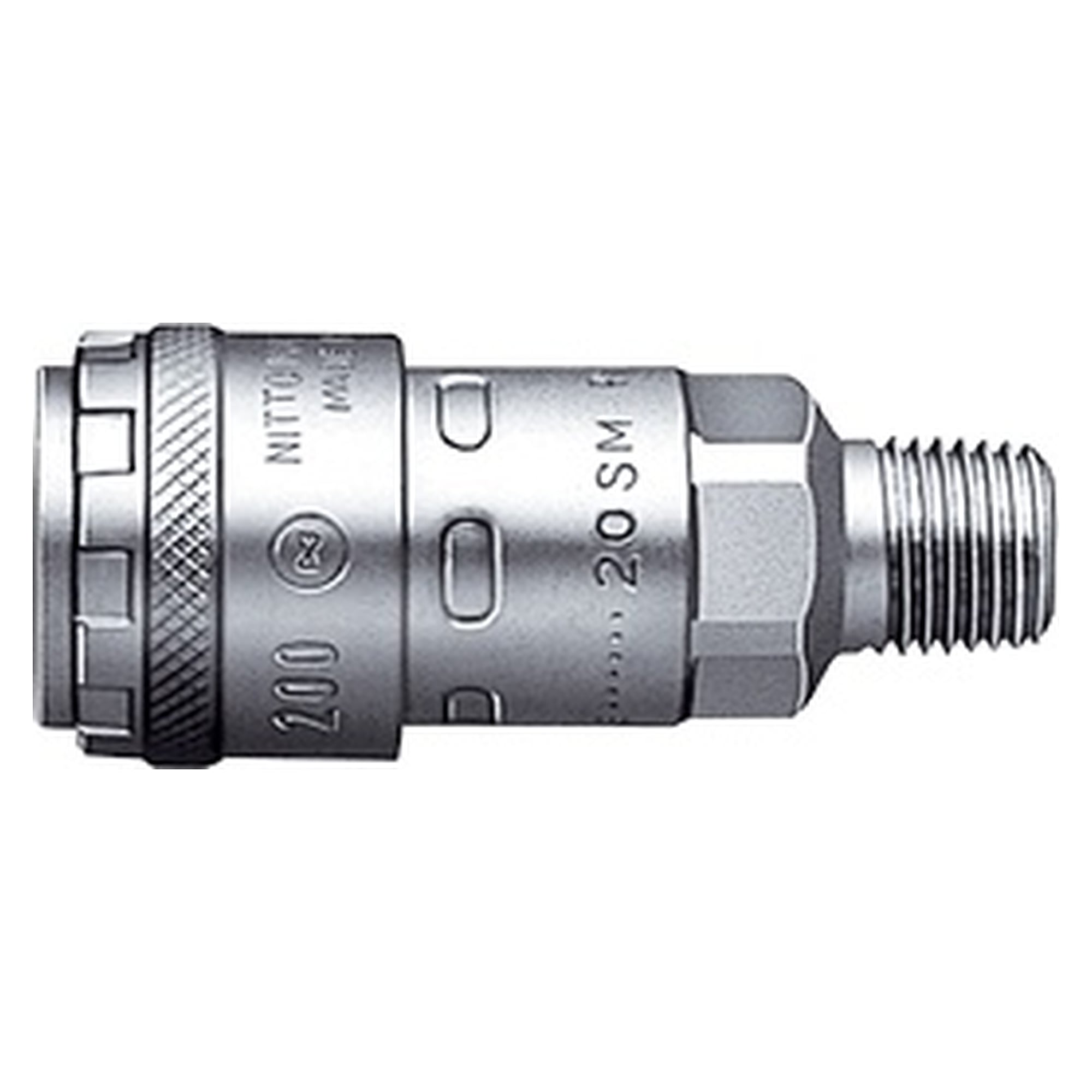

200-20SM	Muffe	Rc 1/4	89	(60)	R 1/4	7.5	Hex.19
200-30SM	Muffe	Rc 3/8	91	(60.5)	R 3/8	10	Hex.19
200-40SM	Muffe	Rc 1/2	102	(56)	R 1/2	13	Hex.24

SF - Innengewinde

Modell	Kupplungsteil	Anwendung	Stahl (g)	L	T	øH(WAF)

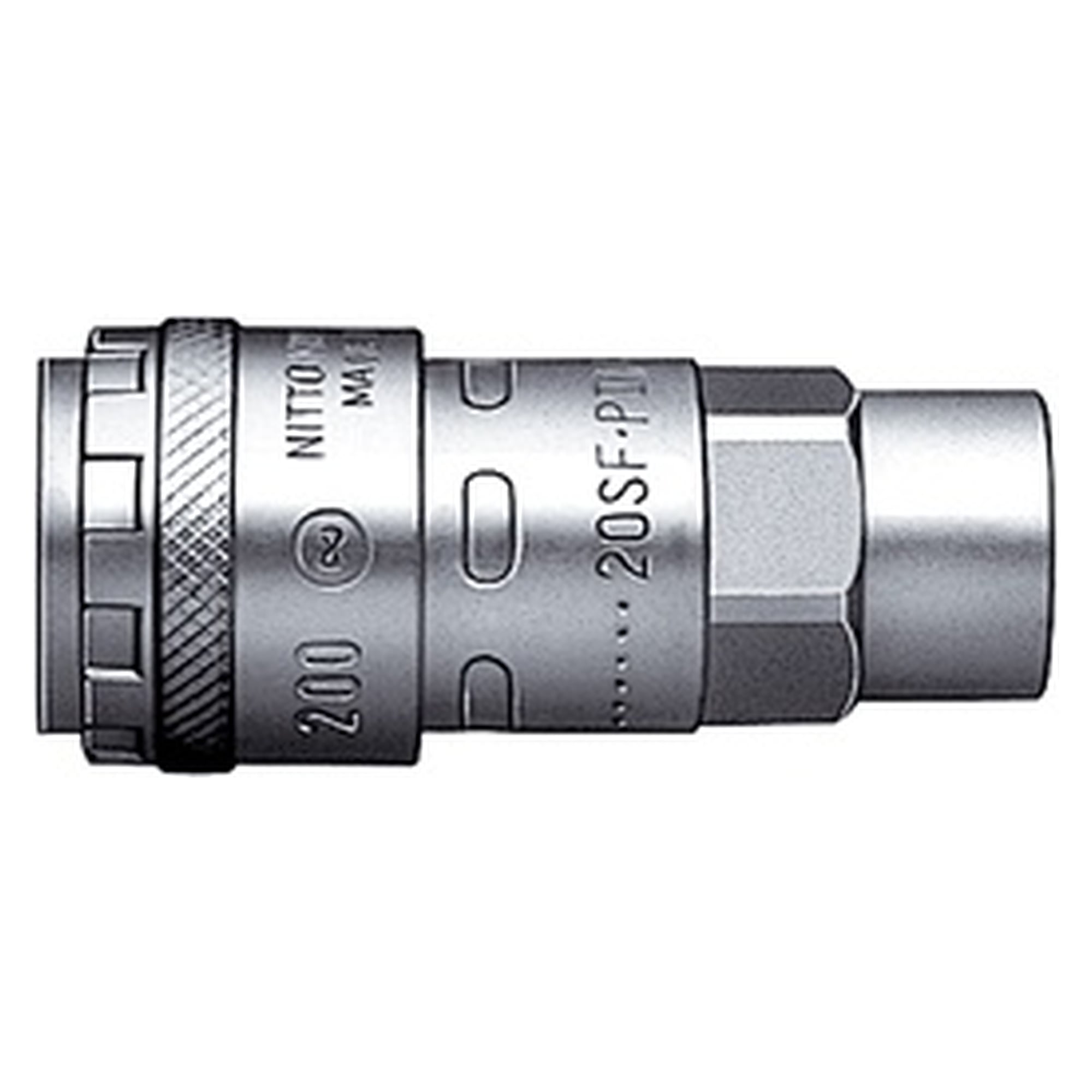

200-20SF	Muffe	R 1/4	94	(57.5)	Rc 1/4	Hex.19
200-30SF	Muffe	R 3/8	103	(55.5)	Rc 3/8	Hex.22
200-40SF	Muffe	R 1/2	138	(57.5)	Rc 1/2	Hex.29

SC - Steckanschluss

Modell	Kupplungsteil	Anwendung	Stahl (g)	L	øB
200-60SC	Muffe	Für Schlauch 6 mm Außendurchmesser	100	(64)	5
200-80SC	Muffe	Für Rohr Außendurchmesser 8 mm	105	(67.5)	6.5

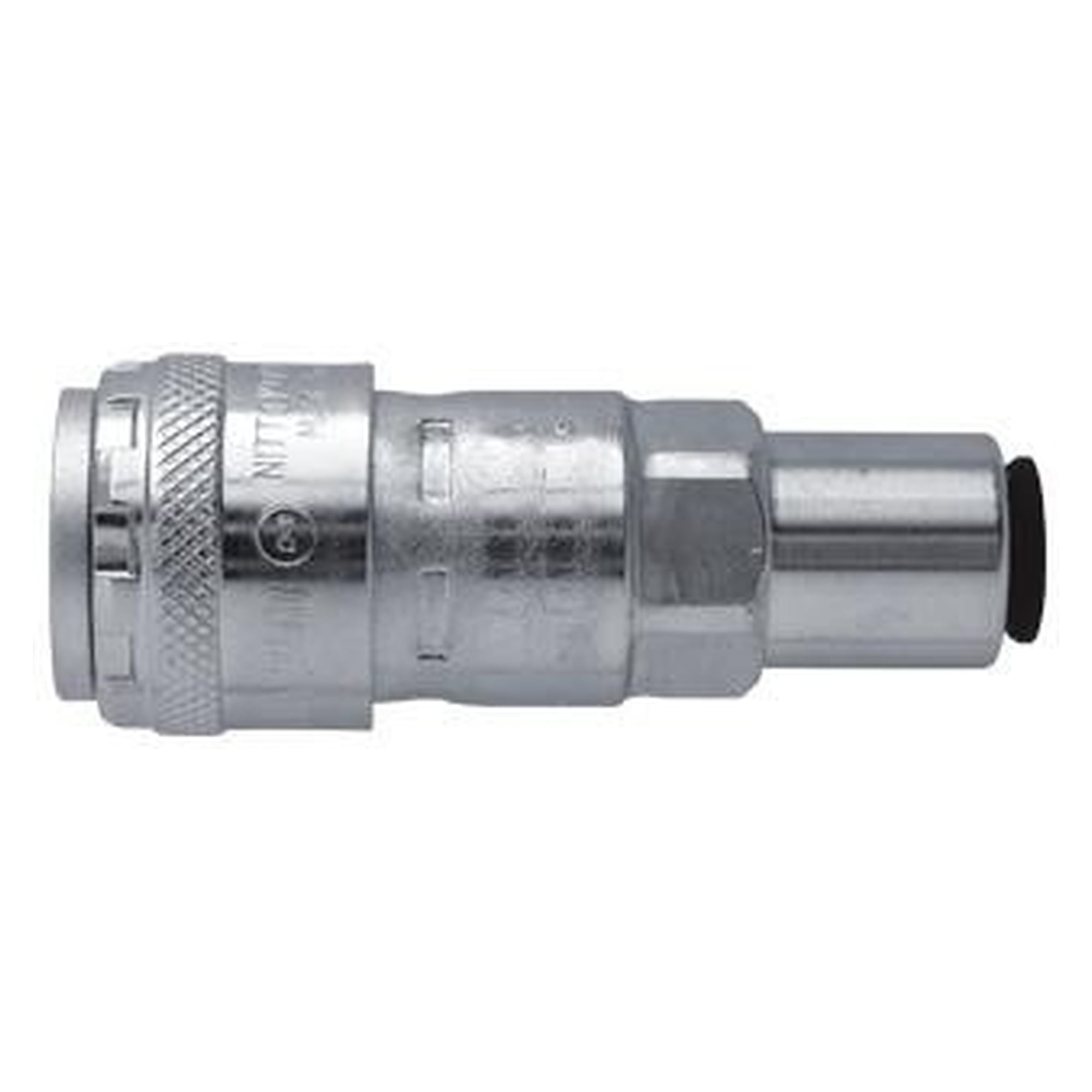

200-100SC	Muffe	Für Schlauch 10 mm Außendurchmesser	123	(70.5)	8.5

Maße in Millimeter. Werte in Klammern gelten im gekuppelten Zustand.

Zeichenerklärung: L = Gesamtlänge; H = Schlüsselweite oder Außenmaß; D = Außendurchmesser der Muffe; A = Länge der Schlauchtülle; C = Hülsenmaß; T = Gewinde oder Tüllengröße; B = Durchgangsbohrung

Baureihen im Vergleich

Baureihe	Betriebsdruck max.	Größenbereich	Ventilbauart	Zugelassene Medien
COMPACT CUPLA	10 bar	Gewinde 1/8 Zoll; Rohrtülle für Rohr ø4 x ø6 und ø6 x ø8	beidseitig absperrend	Druckluft, Wasser
CUBE CUPLA	10 bar	Rohr 4 mm und 6 mm Innendurchmesser, 1/8 Zoll	beidseitig absperrend, einseitig absperrend oder voller Durchgang, je nach Kombination von Muffe und Stecker mit oder ohne Ventil.	Druckluft, Wasser
FULL BLOW CUPLA	15 bar	Gewinde und Schlauchtülle 1/4 Zoll, 3/8 Zoll, 1/2 Zoll. Typ SN für Polyurethanschlauch: für Polyurethanschlauch Ø 6.5 mm x Ø 10 mm, Ø 8 mm x Ø 12 mm, Ø 8.5 mm x Ø 12.5 mm und Ø 11 mm x Ø 16 mm.	einseitig absperrend	Druckluft
HI CUPLA 200	15 bar	Gewinde und Schlauchtülle 1/4 Zoll, 3/8 Zoll, 1/2 Zoll. Rohrtülle (Steckanschluss): Polyurethanrohr Außendurchmesser 6 +/-0.1, 8 +/-0.15, 10 +/-0.15. Polyamidrohr Außendurchmesser 6 +0.05/-0.08, 8 +0.05/-0.1, 10 +0.05/-0.1. Rohr aus fluorhaltigem Kunststoff Außendurchmesser 6 +/-0.07, 8 +/-0.07, 10 +/-0.07.	einseitig absperrend	Druckluft
HI CUPLA ACE	15 bar	Gewinde und Schlauchtülle 1/4 Zoll, 3/8 Zoll; Typen PN, SN, PNG und SNG für Polyurethanschlauch ø5 mm x ø8 mm, ø6 mm x ø9 mm, ø6.5 mm x ø10 mm, ø8 mm x ø12 mm und ø8.5 mm x ø12.5 mm	einseitig absperrend	Druckluft, Wasser
HI CUPLA	15 bar	Gewinde und Schlauchtülle 1/8 Zoll bis 1 Zoll, Schlauch 1/4 Zoll bis 1 Zoll	einseitig absperrend	Druckluft, Wasser
LINE CUPLA 200	15 bar	-	einseitig absperrend	Druckluft
LEVER LOCK CUPLA	18 bar	Metallgehäuse: 3/4 Zoll bis 4 Zoll. Kunststoffgehäuse: 3/4 Zoll, 1 Zoll, 1 1/2 Zoll, 2 Zoll, 3 Zoll.	voller Durchgang, ventillos	Wasser, Hydrauliköl, Druckluft, Pulver, Dampf

HI CUPLA 200 ist zu wählen, wenn die Druckluftleitung bis 1.5 MPa {15 kgf/cm2} betrieben wird und die 1.0 MPa {10 kgf/cm2} von MICRO CUPLA, SMALL CUPLA, COMPACT CUPLA, CUBE CUPLA und SUPER CUPLA nicht ausreichen. Gegenüber den gleich eingestuften, ebenfalls einseitig absperrenden Serien HI CUPLA, FULL BLOW CUPLA, LINE CUPLA 200 und HI CUPLA ACE sprechen für sie die Abdichtung über die Stirnfläche sowie die integrierte Ausführung Tube Fitter, die Muffe und Schlauch in einem Aufsteckvorgang verbindet. Soll die Leitung durchgehend offen bleiben, ist die durchgehend offene LEVER LOCK CUPLA vorzuziehen, und wo beidseitig abgesperrt werden muss, COMPACT CUPLA oder CUBE CUPLA; HI CUPLA 200 bleibt auf Luft und den Stahlkörper beschränkt.

Werkstoffe und Dichtungen

Gehäusewerkstoff
Stahl (verchromt)

Dichtwerkstoff	Kennzeichnung	Arbeitstemperatur	Bemerkung
Nitrilkautschuk	NBR	-20 °C bis +60 °C	Standardwerkstoff

Weitere Katalogangaben

Hinweis	Wert
Fließrichtung	Das Medium muss von der Muffe zum Stecker fließen.
maximales Anzugsmoment	1/4 Zoll: 14 {143} Nm {kgf . cm}. 3/8 Zoll: 22 {224}. Der Wert für 1/2 Zoll ist abgedruckt, im extrahierten Text jedoch nicht lesbar.
Außendurchmesser der Muffe laut Zeichnungen	(ø26.5) für die Typen SH, SM, SF und SC
WAF	WAF steht für Schlüsselweite.

Austauschbarkeit und Baugruppen

Austauschbar mit Steckern der HI CUPLA Modelle 10, 17, 20, 30 und 40. Austauschbar mit den jeweiligen Modellen der Serien NUT CUPLA und HI CUPLA, mit Ausnahme von zwei Modellen, deren Nummern im extrahierten Text nicht lesbar sind. Siehe Seite 21, "HI CUPLA Series Interchangeability".

Sicherheits- und Einsatzhinweise

Lesen Sie vor dem Einsatz unbedingt den Safety Guide am Ende dieses Katalogs sowie das dem Produkt beiliegende Instruction Sheet.
Nicht für Vakuumanwendungen geeignet, weder im verbundenen noch im getrennten Zustand.
Nur mit Stahlkörper erhältlich. Nicht für Wasser oder Öl geeignet.
Das Medium muss von der Muffe zum Stecker strömen.
Beim Anschluss eines sehr weichen Schlauchs, etwa aus weichem Polyurethan oder weichem Nylon, ist der vom Schlauchhersteller vorgegebene Stützring in den Innendurchmesser des anzuschließenden Schlauchs einzusetzen.
Das für die jeweilige Gewindegröße angegebene maximale Anzugsdrehmoment darf nicht überschritten werden.

Alle technischen Angaben auf dieser Seite stammen aus dem Nitto Kohki Gesamtkatalog Quick Connect Couplings C01en-b, Seite 43. Der vollständige Katalog steht auf dieser Seite als PDF zum Download bereit.
