Purge HI Cupla

Schnellkupplungen

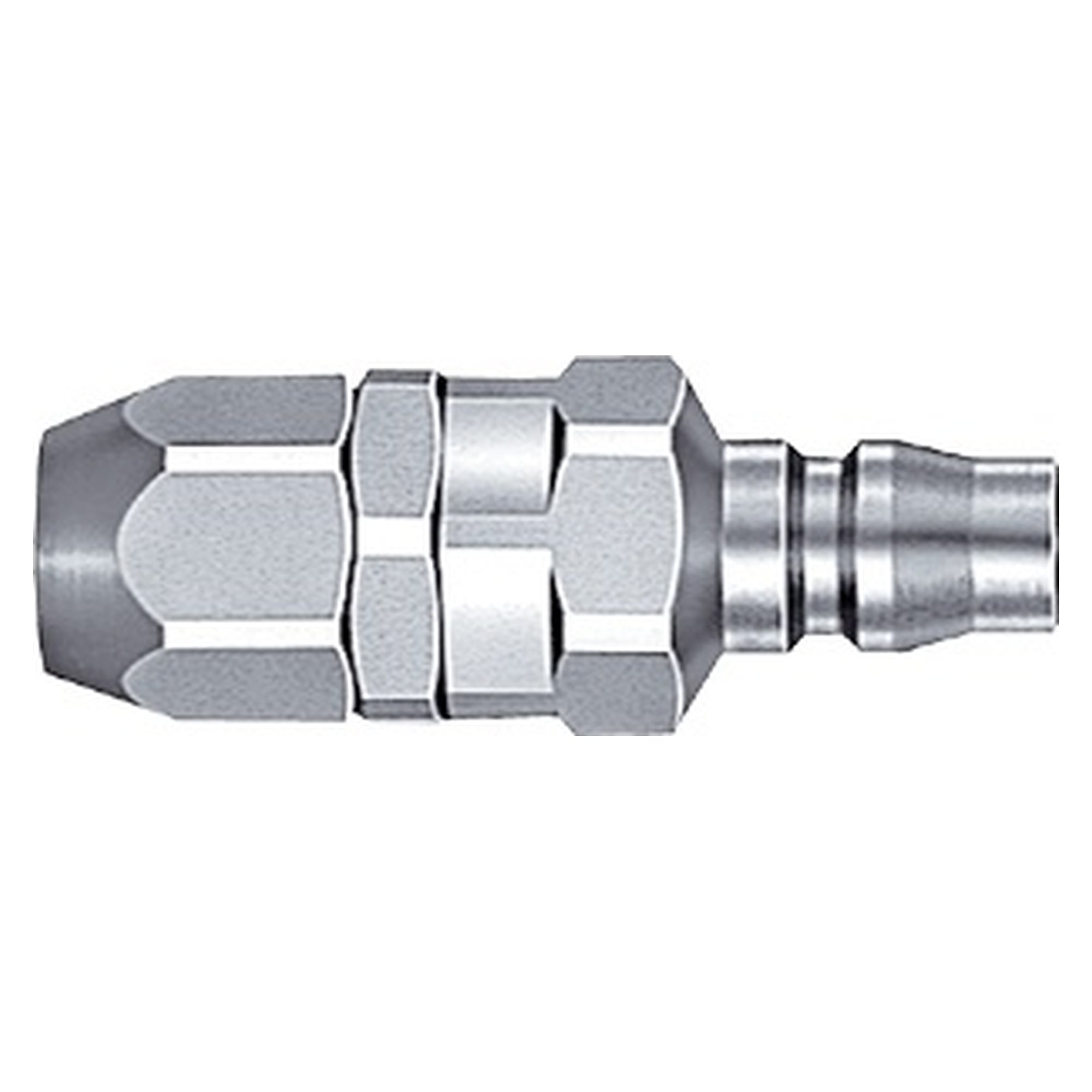

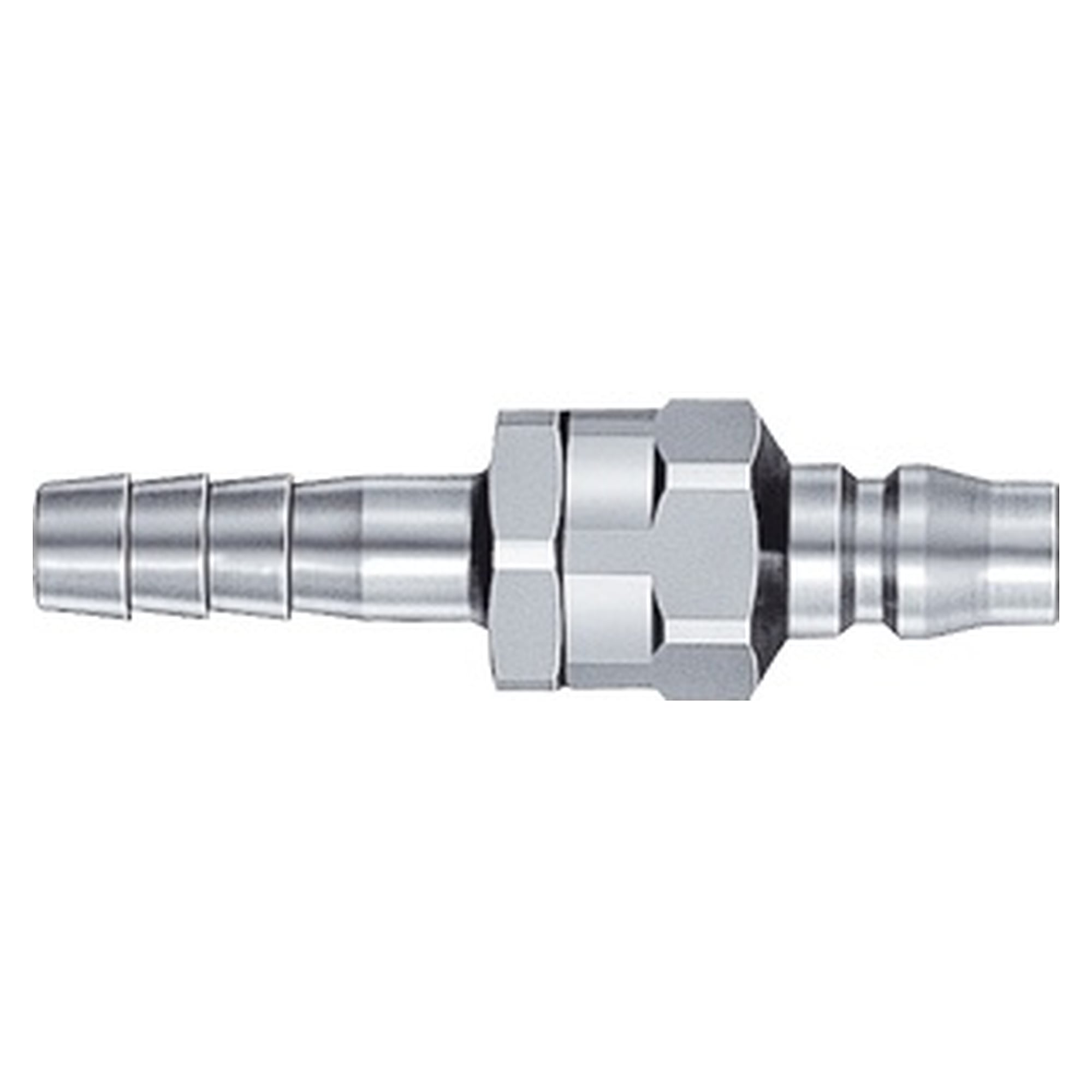

Die Nitto Kohki Purge HI Cupla ist eine HI-Cupla mit Spülfunktion für Druckluft mit einem Betriebsdruck je nach Baureihe. Integrierte Spülung auf Basis der HI-Serie.

Als autorisierter Nitto Kohki Distributor führen wir 19 Varianten der Purge HI Cupla - Gehäuse aus Stahl, Messing, Dichtungen aus NBR, Modellreihe PV-…. Ausführung nach ISO 6150-B.

⚡je nach Baureihe - Betriebsdruckbereich für Druckluft

⚙Stahl, Messing - Gehäusewerkstoffe; Dichtungen NBR

✓Besonderheit - Integrierte Spülung auf Basis der HI-Serie

🔩19 Varianten ab Lager - Modellreihe PV-…

🛡ISO 6150-B - normkonforme Ausführung

Parameter	Wert
Bauart	HI-Cupla mit Spülfunktion
Betriebsdruck	je nach Baureihe
Gehäusewerkstoffe	Stahl, Messing
Dichtungen	NBR
Medien	Druckluft
Modellreihe	PV-…
Norm	ISO 6150-B
Varianten im Sortiment	19

Typische Einsatzbereiche: Sonderanwendungen in Fertigung, Montage und Instandhaltung.

19 Varianten ab LagerPurge HI Cupla - PV-…

je nach BaureiheStahl, Messing, NBR

Technische Daten laut Herstellerkatalog

Baureihe	PURGE HI CUPLA
Gehäusewerkstoff	Zinklegierung (teilweise Messing und andere) - Typ PVR, Messing (verchromt) - Typ PV
Dichtwerkstoff	Nitrilkautschuk (NBR)
Betriebsdruck max.	Typ PVR: 1.5 MPa {15 kgf/cm2}; Typ PV: 1.0 MPa {10 kgf/cm2}
Arbeitstemperatur	Nitrilkautschuk (NBR): -20 to +60 deg C
Ventilbauart	einseitig absperrend
Zugelassene Medien	Druckluft
Vakuumeignung	Für Vakuum weder im gekuppelten noch im getrennten Zustand geeignet.
Größenbereich	Typ PVR: Gewinde 1/2 Zoll, 3/4 Zoll, 1 Zoll; Schlauchtülle für Schlauch 1/2 Zoll, 3/4 Zoll, 1 Zoll. Typ PV: Gewinde 1/4 Zoll, 3/8 Zoll, 1/2 Zoll, 3/4 Zoll
Katalogseite	C01en-b, 51

Funktionsprinzip

Beim Trennen schließt das Ventil in der Muffe die Zuleitung. Das im Stecker verbliebene Medium tritt aus.

Ablauf beim Kuppeln einer Schnellkupplung mit Kugelverriegelung.

Kupplung für Druckluftleitungen mit integrierter Restdruckentlastung.
Das Kuppeln erfolgt reibungslos, unabhängig vom in der Muffe anstehenden Druck.
Kuppeln durch Aufstecken. Einfache Einhandbedienung.
Die integrierte Trennsicherung verhindert ein unbeabsichtigtes Trennen der CUPLA und sorgt für sicheren Betrieb.
Nach dem Verriegeln der Schiebehülse öffnet das Ventil und gibt die Luft frei.
Wird die Schiebehülse in ihre Ausgangsstellung zurückgedreht, schließt das Ventil und baut den Restluftdruck im Stecker ab, ohne unangenehmes Knallgeräusch und ohne Peitschen des Schlauchs beim Trennen.
Auch nach dem Kuppeln ist das Öffnen und Schließen des Ventils steuerbar.
Der Durchfluss steigt um etwa 20 Prozent gegenüber HI CUPLA Modell 400SM.

Alle Modelle der Baureihe

PVR-SH - Schlauchtülle

Modell	Kupplungsteil	Anwendung	Zinc_alloy (g)	L	A	øoB	øoT
PVR-400SH	Muffe	1/2 Zoll Schlauch	380	(105)	36	9.5	15
PVR-600SH	Muffe	3/4 Zoll Schlauch	361	(109)	45	14	21

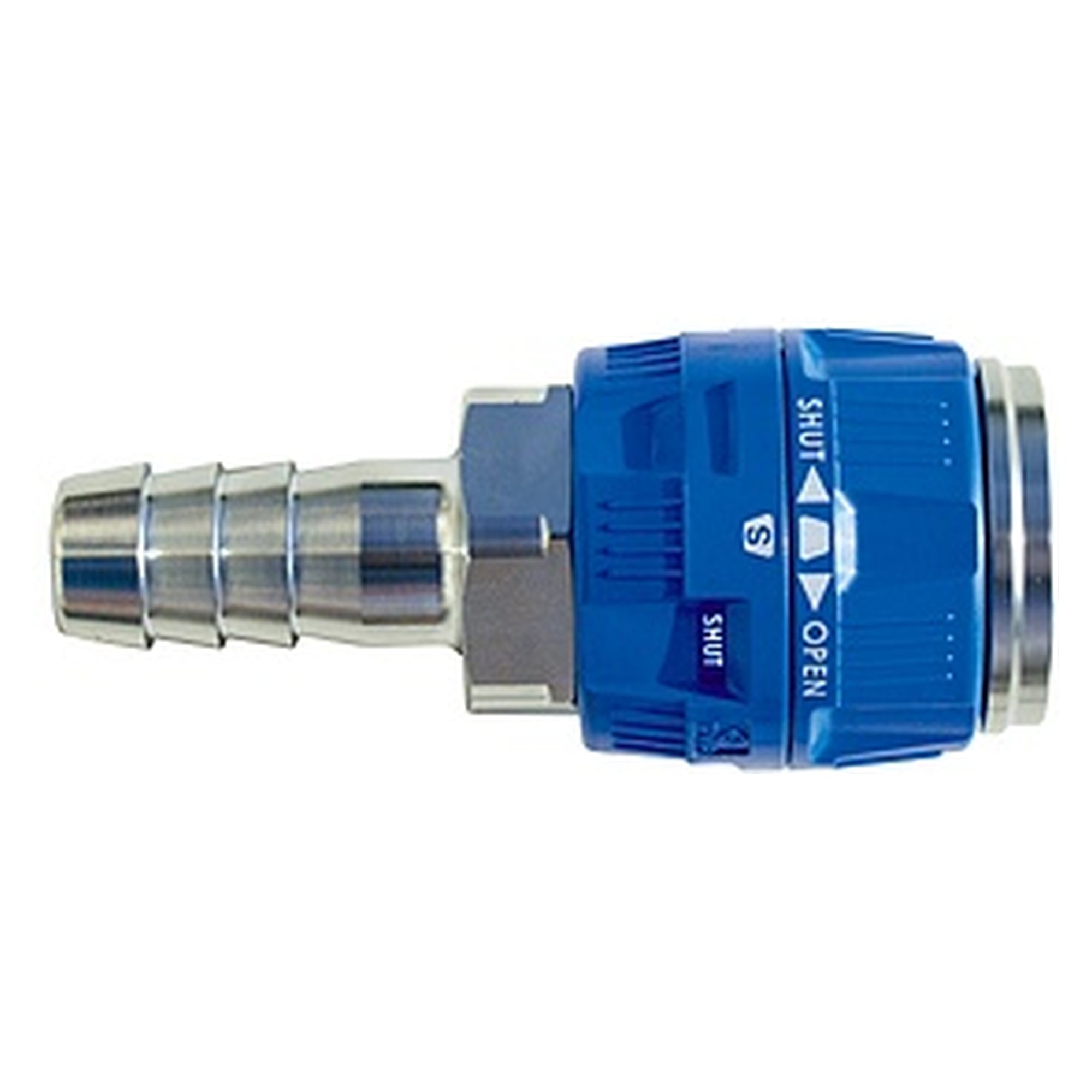

PVR-800SH	Muffe	1 Zoll Schlauch	440	(118)	55	16	27

PVR-SM - Außengewinde

Modell	Kupplungsteil	Anwendung	Zinc_alloy (g)	L	T	øH(WAF)	øoB
PVR-400SM	Muffe	Rc 1/2	327	(78)	R 1/2	Hex.35	14
PVR-600SM	Muffe	Rc 3/4	345	(82)	R 3/4	Hex.35	18

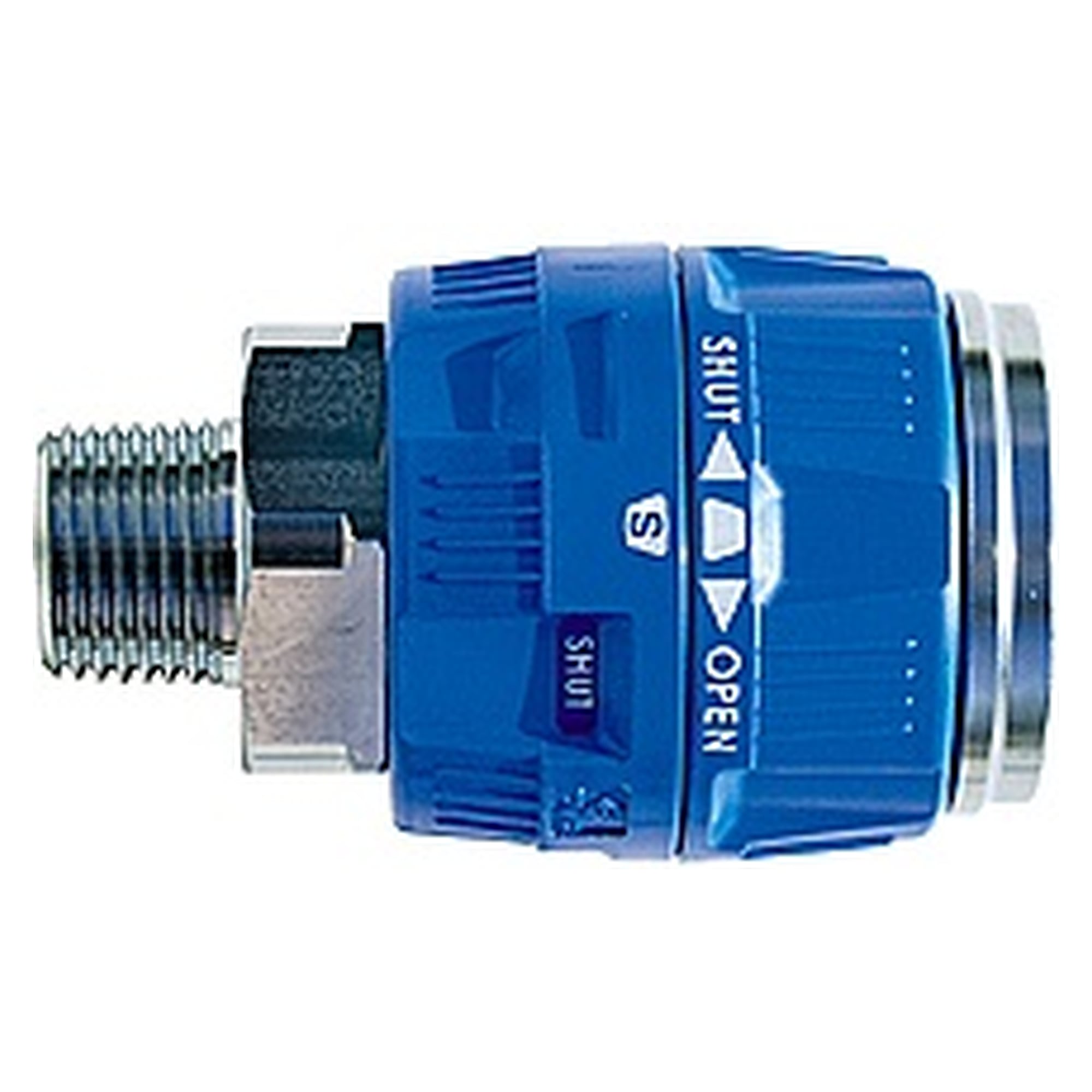

PVR-800SM	Muffe	Rc 1	374	(84)	R1	Hex.35	24

PVR-SF - Innengewinde

Modell	Kupplungsteil	Anwendung	Zinc_alloy (g)	L	T	øH(WAF)

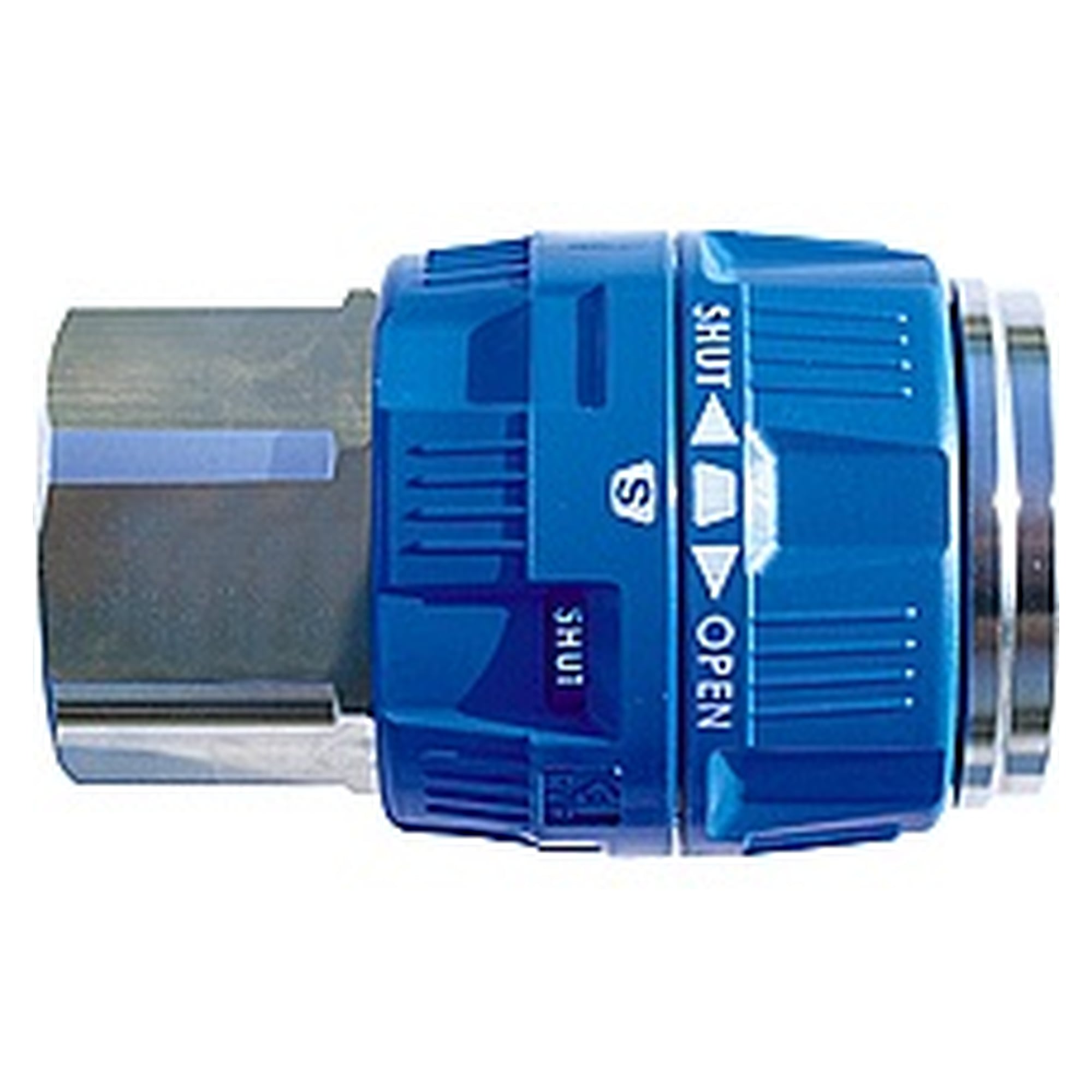

PVR-400SF	Muffe	R 1/2	394	(76)	Rc 1/2	Hex.35
PVR-600SF	Muffe	R 3/4	370	(77)	Rc 3/4	Hex.35
PVR-800SF	Muffe	R1	440	(82)	Rc 1	Hex.41

PV-SM - Außengewinde

Modell	Kupplungsteil	Anwendung	Messing (g)	L	T	øE1	øE2	øH(WAF)	øoB	øoC	øoD
PV-20SM	Muffe	Rc 1/4	225	(79)	R 1/4	(50.5)	(70)	Hex.22	7	29	26.5
PV-30SM	Muffe	Rc 3/8	229	(80)	R 3/8	(50.5)	(70)	Hex.22	10	29	26.5
PV-40SM	Muffe	Rc 1/2	235	(82)	R 1/2	(50.5)	(70)	Hex.22	14	29	26.5

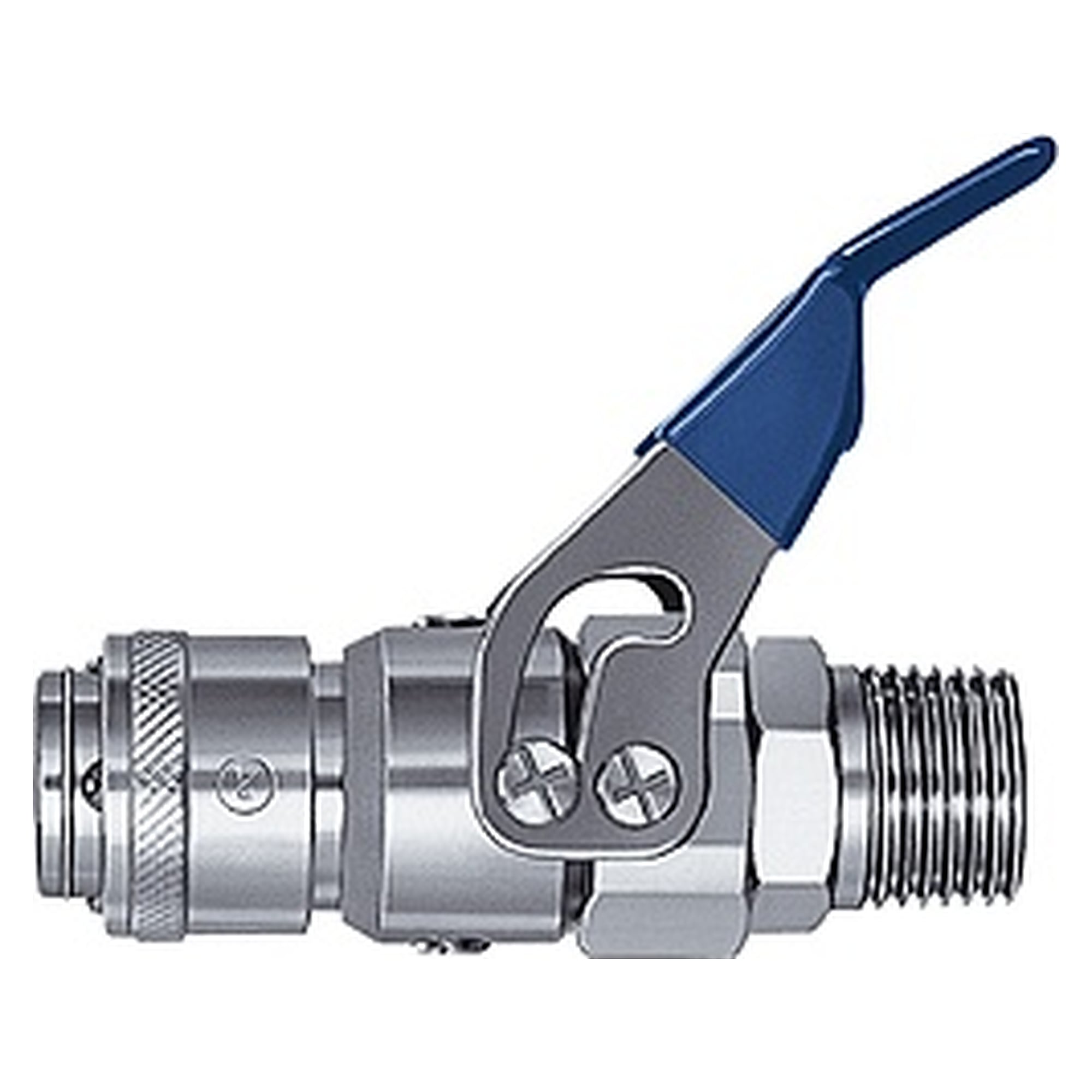

PV-400SM	Muffe	Rc 1/2	411	(94)	R 1/2	(61.5)	(82)	Hex.30	13	37.5	35
PV-600SM	Muffe	Rc 3/4	424	(97)	R 3/4	(61.5)	(82)	Hex.30	18	37.5	35

Maße in Millimeter. Werte in Klammern gelten im gekuppelten Zustand.

Zeichenerklärung: L = Gesamtlänge; H = Schlüsselweite oder Außenmaß; D = Außendurchmesser der Muffe; A = Länge der Schlauchtülle; C = Hülsenmaß; T = Gewinde oder Tüllengröße; B = Durchgangsbohrung

Baureihen im Vergleich

Baureihe	Betriebsdruck max.	Größenbereich	Ventilbauart	Zugelassene Medien
COMPACT ZEROSPILL CUPLA	10 bar	Gewinde 1/8 Zoll, 1/4 Zoll	beidseitig absperrend (tropfarm)	Druckluft, Wasser
CUPLA HOSE with FULL BLOW CUPLA	10 bar	Schlauchgröße ø5 mm×ø8 mm, ø6.5 mm×ø10 mm, ø8.5 mm×ø12.5 mm	einseitig absperrend	Druckluft
FLOW MONITOR	10 bar	Rc 3/8 und Rc 1/2	-	Wasser
PURGE HI CUPLA	15 bar	Typ PVR: Gewinde 1/2 Zoll, 3/4 Zoll, 1 Zoll; Schlauchtülle für Schlauch 1/2 Zoll, 3/4 Zoll, 1 Zoll. Typ PV: Gewinde 1/4 Zoll, 3/8 Zoll, 1/2 Zoll, 3/4 Zoll	einseitig absperrend	Druckluft
ANTI-VIBRATION PLUG HOSE	15 bar	R 1/4 (SHA-3-2R), R 3/8 (SHA-3-3R)	einseitig absperrend	Druckluft
HI CUPLA BL	15 bar	1/4 Zoll, 3/8 Zoll, 1/2 Zoll (Gewinde und Schlauchtülle); Typ SN für Urethanschlauch: für Schlauch 6.5 x 10 mm, 8 x 12 mm und 8.5 x 12.5 mm	einseitig absperrend	Druckluft, Wasser
FLATFACE CUPLA F35	350 bar	Gewinde 1/4 Zoll, 3/8 Zoll, 1/2 Zoll, 3/4 Zoll, 1 Zoll	beidseitig absperrend (tropfarm)	Hydrauliköl
FLATFACE CUPLA FF	350 bar	3/8 Zoll, 1/2 Zoll, 3/4 Zoll, 1 Zoll (Gewinde)	beidseitig absperrend (tropfarm)	Hydrauliköl

PURGE HI CUPLA ist zu wählen, wenn eine Druckluftleitung unabhängig vom in der Muffe anstehenden Druck gekuppelt werden soll und der Restluftdruck im Stecker vor dem Trennen abgebaut werden muss. Sie ist einseitig absperrend wie HI CUPLA BL, NUT CUPLA, LOCK CUPLA 200, HI CUPLA Two Way Type, ROTARY LINE CUPLA und ROTARY PLUG; für Leitungen bis 1.5 MPa {15 kgf/cm2} ist der PVR Type vorgesehen, für 1.0 MPa {10 kgf/cm2} der hebelbetätigte PV Type, wie bei PURGE LINE CUPLA und TWIST PLUG. Muss die Leitung beidseitig schließen, kommt die beidseitig absperrende COMPACT ZEROSPILL CUPLA mit 1.0 MPa {10 kgf/cm2} in Betracht.

Werkstoffe und Dichtungen

Gehäusewerkstoff
Zinklegierung (teilweise Messing und andere) - Typ PVR
Messing (verchromt) - Typ PV

Dichtwerkstoff	Kennzeichnung	Arbeitstemperatur	Bemerkung
Nitrilkautschuk (NBR)	-	-20 to +60 deg C	Standardwerkstoff

Weitere Katalogangaben

Hinweis	Wert
Druckeinheiten-Umrechnung, Typ PVR	Betriebsdruck 1.5 MPa / 15 kgf/cm2 / 15 bar / 218 PSI
Druckeinheiten-Umrechnung, Typ PV	Betriebsdruck 1.0 MPa / 10 kgf/cm2 / 10 bar / 145 PSI
Maximales Anzugsmoment, Typ PVR, Nm {kgf cm}	1/2 Zoll: 30 {306}; 3/4 Zoll: 50 {510}; 1 Zoll: 65 {663}
Maximales Anzugsmoment, Typ PV, Nm {kgf cm}	PV-20SM: 9 {92}; PV-30SM: 11 {112}; PV-40SM: 30 {306}; PV-400SM: 30 {306}; PV-600SM: 50 {510}
Fließrichtung	Das Medium muss von der Muffe zum Stecker fließen.
minimaler Querschnitt, Typ PV (mm2)	PV-20SM: 38; PV-30SM: 41; PV-40SM: 41; PV-400SM: 94; PV-600SM: 94
Funktion PURGE HI CUPLA Typ PVR, Schritt 2 Ventil öffnen und Hülse verriegeln	Durch Drehen des Betätigungsrings öffnet das Ventil in der Muffe, die Druckluft strömt und die Hülse wird verriegelt, um ein unbeabsichtigtes Trennen zu verhindern.
Funktion PURGE HI CUPLA Typ PVR, Schritt 4 Trennen	Das Entkuppeln erfolgt ohne unangenehmes Knallgeräusch und ohne Peitschen des Schlauchs, da im Stecker kein Restluftdruck verbleibt.
Bedienung Typ PV, Schritt 1	Den Stecker einfach in die Muffe schieben. In dieser Stellung ist das Ventil der Muffe noch nicht geöffnet.
Bedienung Typ PV, Schritt 2	Durch Herunterklappen des Hebels öffnet das Ventil und das Medium strömt. Der heruntergeklappte Hebel wirkt als Hülsenanschlag und verhindert das Trennen.
Außendurchmesser der Muffe, Typ PVR	oD 49 für Muffen der Typen SH, SM und SF
WAF	WAF steht für Schlüsselweite.

Austauschbarkeit und Baugruppen

PVR Type: kuppelbar mit Steckern der HI CUPLA Modelle 400, 600 und 800. PV Type: Die Modelle 20, 30 und 40 sind mit Steckern der HI CUPLA Modelle 10, 17, 20, 30 und 40 kuppelbar; die Modelle 400 und 600 sind mit Steckern der HI CUPLA Modelle 400, 600 und 800 kuppelbar. Austauschbar mit den jeweiligen Modellen der Serien NUT CUPLA und HI CUPLA. Siehe Seite 21, HI CUPLA Series Interchangeability.

Sicherheits- und Einsatzhinweise

Lesen Sie vor dem Einsatz unbedingt den Safety Guide am Ende dieses Katalogs sowie das dem Produkt beiliegende Instruction Sheet.

Alle technischen Angaben auf dieser Seite stammen aus dem Nitto Kohki Gesamtkatalog Quick Connect Couplings C01en-b, Seite 51. Der vollständige Katalog steht auf dieser Seite als PDF zum Download bereit.
