Die Flansch-Schwenkbefestigung nimmt den Zylinder auf und leitet dessen Kräfte in die Maschinenkonstruktion. Zugrunde liegt der Kolbendurchmesser von 40 mm. 63 x 145,0 x 55 mm bei Werkstoff 1.4571.

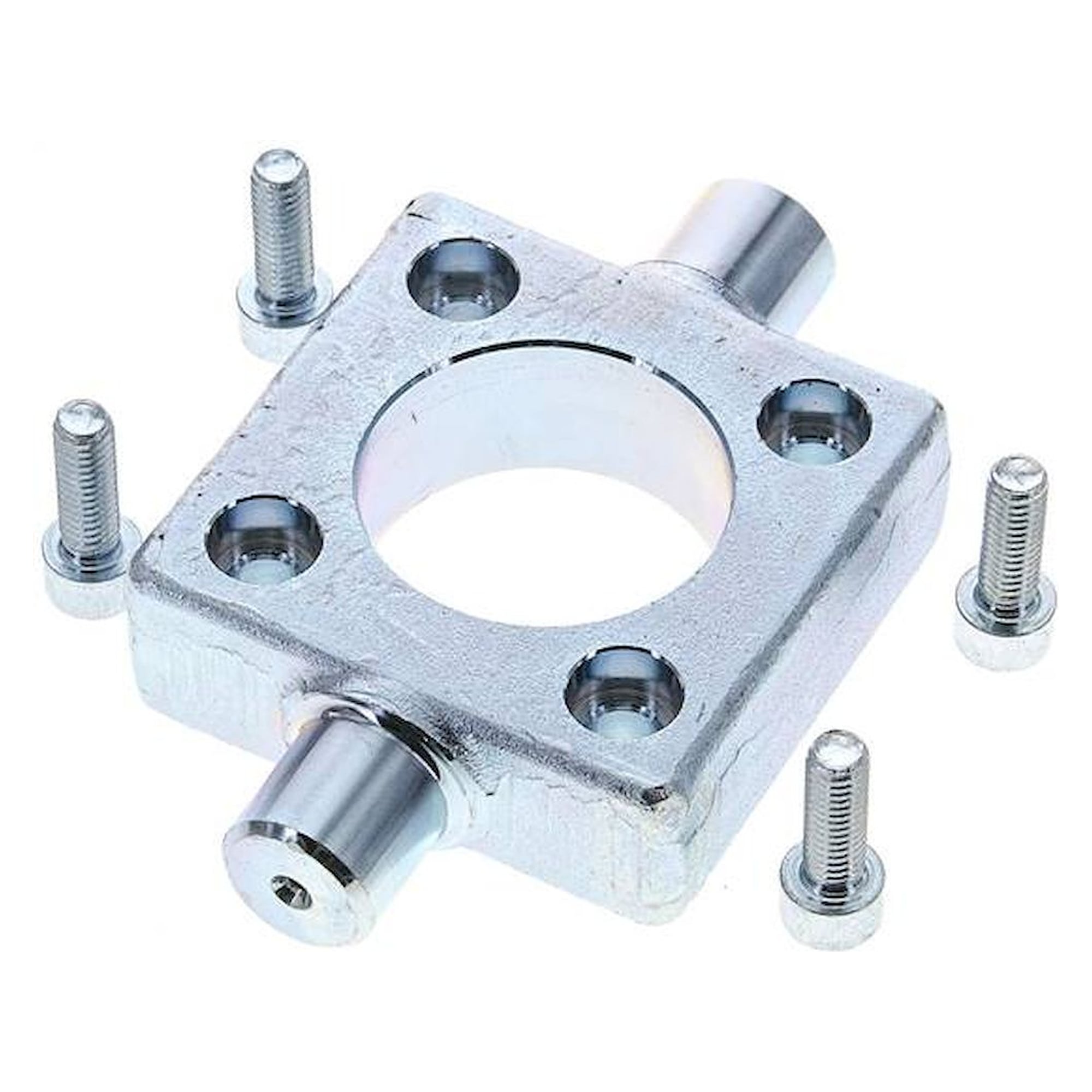

Flansch-Schwenkbefestigung ISO 15552, für Kolbendurchmesser 40 mm, 1.4571
FLUIDICS EQUIPMENT
Originalprodukt
Net price (excl. VAT)
237,41 € inkl. MwSt.
199,50 €
Artikel
FL-021127
Hersteller-Nr.
TJF 40 ES
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.TJF 40 ES
EAN4050571696818
Zolltarifnummer84129080
ZustandNeu
Artikel
FL-021127
Im Einbau nimmt die Flansch-Schwenkbefestigung den Zylinder auf und leitet dessen Kräfte in die Maschinenkonstruktion. Maßgeblich ist der Kolbendurchmesser von 40 mm.
Vorteile
- Ausgelegt für Zylinder mit 40 mm Kolbendurchmesser nach ISO 15552.
- Die Anschlussmaße nach ISO 15552 erlauben den Tausch, ohne die Maschine zu ändern.
- Werkstoff 1.4571 für die Baugröße 40 mm.
- Maß A beträgt 63 mm bei Baugröße 40 mm.
- Maß L2 beträgt 145,0 mm bei Baugröße 40 mm.
Technische Daten
| Werkstoff | 1.4571 |
|---|---|
| Für Kolbendurchmesser [mm] | 40 |
| Maß A [mm] | 63 |
| Maß D [mm] | 16 |
| Maß E [mm] | 16 |
| Maß G [mm] | 20 |
| Maß L1 [mm] | 20,0 |
| Maß L2 [mm] | 145,0 |
| Maß M [mm] | 55 |
| Maß N [mm] | 38,0 |
| Lieferumfang | 1 Stück Schwenkbefestigung inkl. Befestigungsschrauben |
Einsatzgebiete
Im Maschinen- und Anlagenbau hält die Flansch-Schwenkbefestigung den Zylinder mit 40 mm Kolbendurchmesser an seinem Platz.
Normen und Konformität
Grundlage der Anschlussmaße ist ISO 15552.
| Norm | ISO 15552 |
|---|---|
| Hersteller-Nr | TJF 40 ES |
| Manufacturer | Fluidics equipment |
| EAN | 4050571696818 |
| Weight | 0.270000 |
| Zolltarifnummer | 84129080 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
