Die Laschenschwenkbefestigung nimmt den Zylinder auf und leitet dessen Kräfte in die Maschinenkonstruktion. Zugrunde liegt der Kolbendurchmesser von 100 mm. 96 x 71 x 70 mm bei Werkstoff 1.4401.

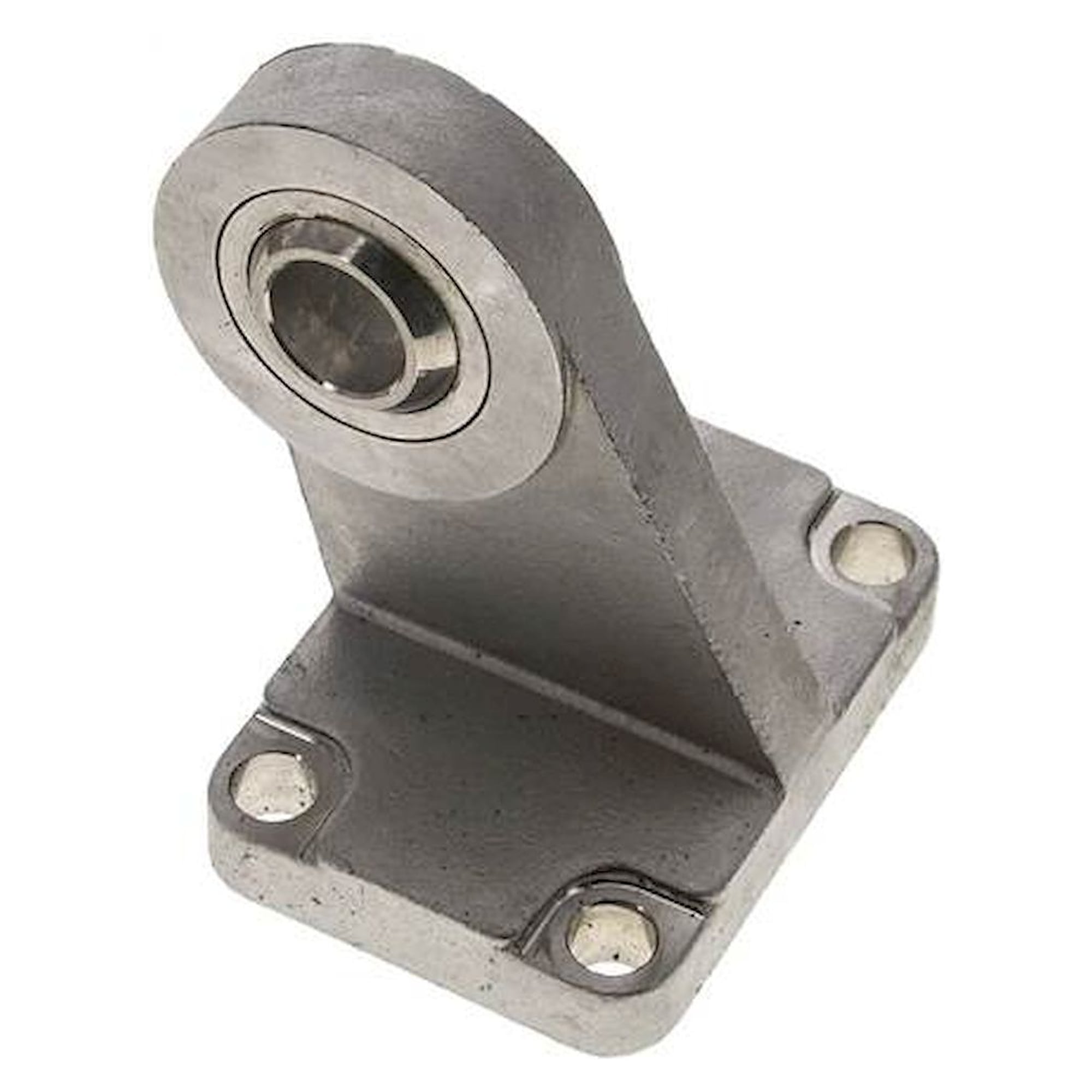

Sphärische 90-Grad-Laschenschwenkbefestigung ISO 15552, für Kolbendurchmesser 100 mm, 1.4401
FLUIDICS EQUIPMENT
Originalprodukt
Net price (excl. VAT)
402,49 € inkl. MwSt.
338,23 €
Artikel
FL-256724
Hersteller-Nr.
TF 100 ES
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.TF 100 ES
EAN4050571694210
Zolltarifnummer73269098
ZustandNeu
Artikel
FL-256724
In der Anwendung nimmt die Laschenschwenkbefestigung den Zylinder auf und leitet dessen Kräfte in die Maschinenkonstruktion. Gefertigt wird diese Größe mit 96 mm im Maß BO, 71 mm im Maß BM und 70 mm im Maß BH. Gefertigt wird diese Ausführung aus 1.4401.
Vorteile
- Ausgelegt für Zylinder mit 100 mm Kolbendurchmesser nach ISO 15552.
- Die Anschlussmaße nach ISO 15552 erlauben den Tausch, ohne die Maschine zu ändern.
- Werkstoff 1.4401 für die Baugröße 100 mm.
- Maß BM beträgt 71 mm bei Baugröße 100 mm.
- Maß BN beträgt 76 mm bei Baugröße 100 mm.
- Maß D beträgt 20 mm bei Baugröße 100 mm.
Technische Daten
| Werkstoff | 1.4401 |
|---|---|
| Für Kolbendurchmesser [mm] | 100 |
| Maß Q [mm] | 11,0 |
| Maß BG [mm] | 50 |
| Maß BH [mm] | 70 |
| Maß BI [mm] | 55 |
| Maß BL [mm] | 15 |
| Maß BM [mm] | 71 |
| Maß BN [mm] | 76 |
| Maß BO [mm] | 96 |
| Maß EN [mm] | 25 |
| Maß BQ [mm] | 18,0 |
| Maß D [mm] | 20 |
| Maß H [mm] | 12,5 |
Einsatzgebiete
Im Maschinen- und Anlagenbau hält die sphärische 90-Grad-Laschenschwenkbefestigung den Zylinder mit 100 mm Kolbendurchmesser an seinem Platz.
Normen und Konformität
Grundlage der Anschlussmaße ist ISO 15552.
| Weight | 1.200000 |
|---|---|
| Manufacturer | Fluidics equipment |
| Hersteller-Nr | TF 100 ES |
| EAN | 4050571694210 |
| Zolltarifnummer | 73269098 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Norm | ISO 15552 |
