Diese Laschenschwenkbefestigung nimmt den Zylinder auf und leitet dessen Kräfte in die Maschinenkonstruktion. Wichtig für die Auswahl ist der Kolbendurchmesser von 80 mm. Maße 86 x 63 x 47 mm, Werkstoff Stahl brüniert.

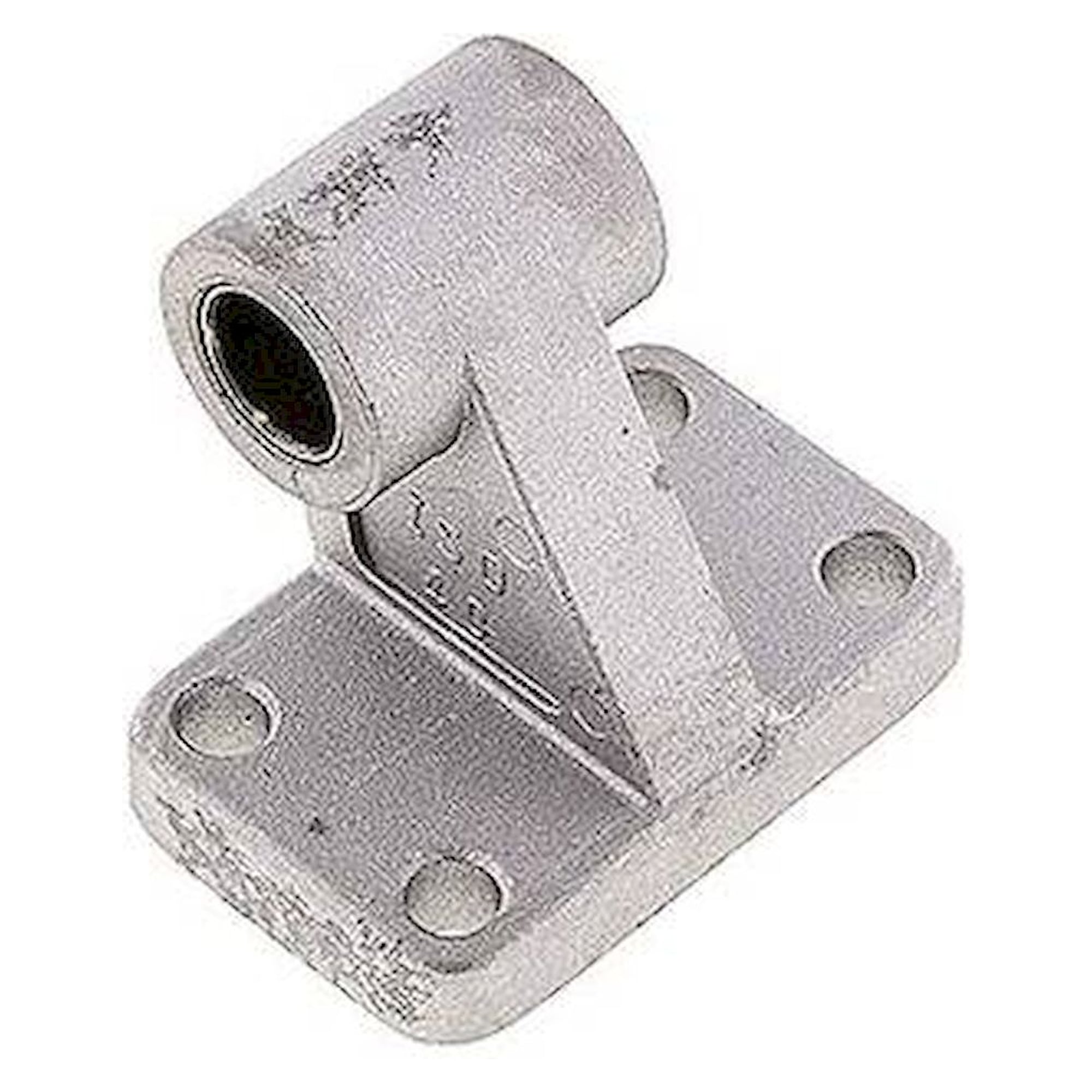

90-Grad-Laschenschwenkbefestigung ISO 15552, für Kolbendurchmesser 80 mm, Stahl brüniert
FLUIDICS EQUIPMENT
Originalprodukt
Net price (excl. VAT)
77,12 € inkl. MwSt.
64,81 €
Artikel
FL-438895
Hersteller-Nr.
TD 80 ST
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.TD 80 ST
EAN4050571872946
Zolltarifnummer73269098
ZustandNeu
Artikel
FL-438895
Häufig zusammen gekauft
-
Dieser Artikel:
64,81 €
-
90-Grad-Laschenschwenkbefestigung ISO 15552, für Kolbendurchmesser 63 mm, 1.4401
229,16 €
-
90-Grad-Laschenschwenkbefestigung ISO 15552, für Kolbendurchmesser 100 mm, 1.4401
379,31 €
Total price
Als Laschenschwenkbefestigung nimmt der Artikel den Zylinder auf und leitet dessen Kräfte in die Maschinenkonstruktion. Diese Ausführung ist mit 86 mm im Maß M, 63 mm im Maß H und 47 mm im Maß G angegeben.
Vorteile
- Ausgelegt für Zylinder mit 80 mm Kolbendurchmesser nach ISO 15552.
- Die Anschlussmaße nach ISO 15552 erlauben den Tausch, ohne die Maschine zu ändern.
- Werkstoff Stahl brüniert für die Baugröße 80 mm.
- Maß H beträgt 63 mm bei Baugröße 80 mm.
- Maß W1 beträgt 40 mm bei Baugröße 80 mm.
- Maß W2 beträgt 60 mm bei Baugröße 80 mm.
Technische Daten
| Werkstoff | Stahl brüniert |
|---|---|
| Für Kolbendurchmesser [mm] | 80 |
| Maß B [mm] | 50 |
| Maß D [mm] | 16 |
| Maß G [mm] | 47 |
| Maß H [mm] | 63 |
| Maß K [mm] | 14 |
| Maß M [mm] | 86 |
| Maß N [mm] | 66 |
| Maß S [mm] | 11,0 |
| Maß W1 [mm] | 40 |
| Maß W2 [mm] | 60 |
Einsatzgebiete
In Handhabungs- und Spanneinrichtungen überträgt die 90-Grad-Laschenschwenkbefestigung die Kräfte des Zylinders mit 80 mm Kolbendurchmesser auf den Rahmen.
Normen und Konformität
Die Hauptmaße folgen ISO 15552 und passen damit zu jedem Zylinder dieser Baugröße.
| Norm | ISO 15552 |
|---|---|
| Hersteller-Nr | TD 80 ST |
| Manufacturer | Fluidics equipment |
| EAN | 4050571872946 |
| Weight | 0.800000 |
| Zolltarifnummer | 73269098 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
