Im Betrieb nimmt die Laschenschwenkbefestigung den Zylinder auf und leitet dessen Kräfte in die Maschinenkonstruktion. Der entscheidende Kennwert ist der Kolbendurchmesser von 50 mm. Größe 65 x 45 x 33 mm, ausgeführt in Stahl brüniert.

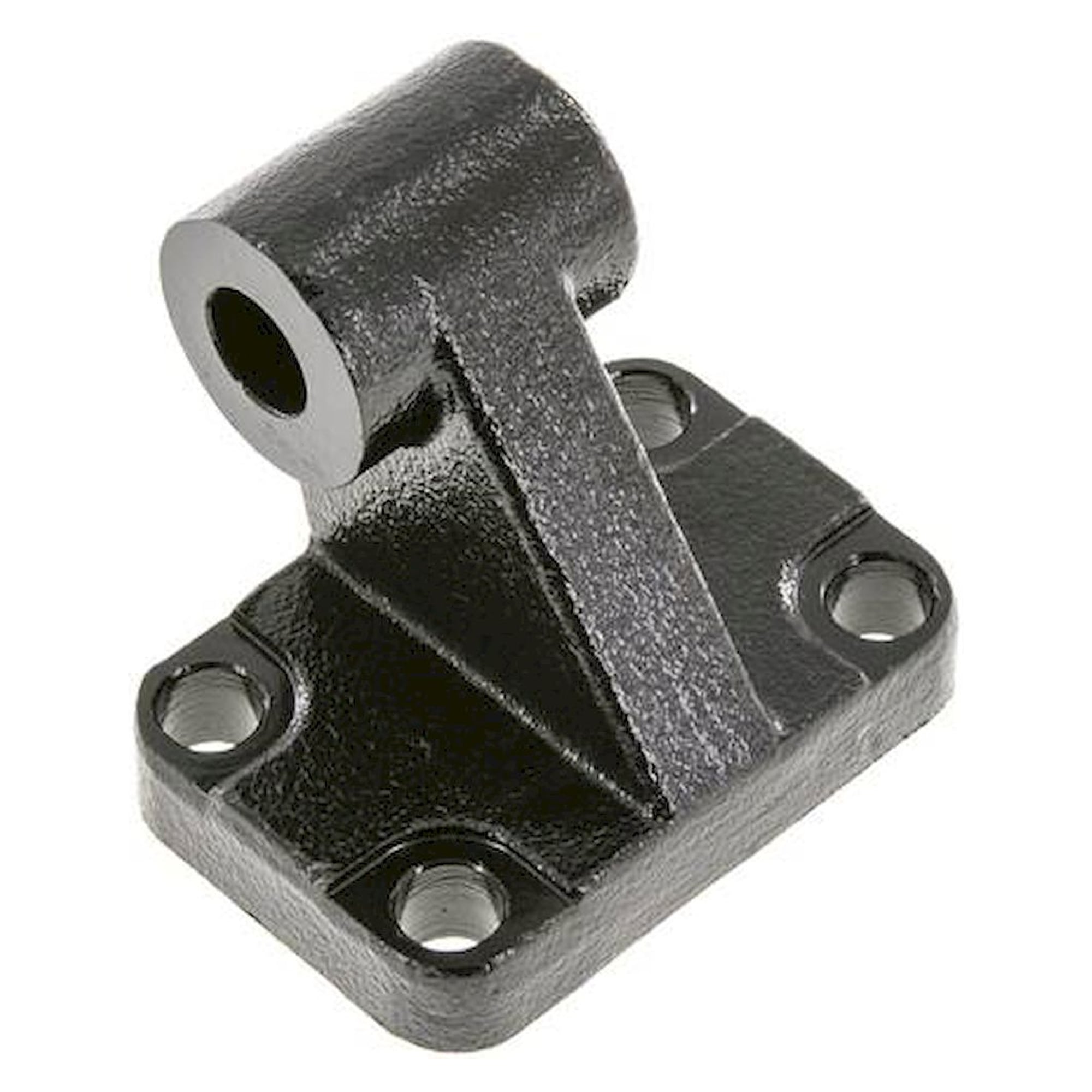

90-Grad-Laschenschwenkbefestigung ISO 15552, für Kolbendurchmesser 50 mm, Stahl brüniert
FLUIDICS EQUIPMENT
Originalprodukt
Net price (excl. VAT)
52,17 € inkl. MwSt.
43,84 €
Artikel
FL-438893
Hersteller-Nr.
TD 50 ST
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.TD 50 ST
EAN4050571872922
Zolltarifnummer73269098
ZustandNeu
Artikel
FL-438893
Häufig zusammen gekauft
-
Dieser Artikel:
43,84 €
-
90-Grad-Laschenschwenkbefestigung ISO 15552, für Kolbendurchmesser 63 mm, Stahl brüniert
53,21 €
-
90-Grad-Laschenschwenkbefestigung ISO 15552, für Kolbendurchmesser 63 mm, Aluminium
25,12 €
Total price
Diese Laschenschwenkbefestigung nimmt den Zylinder auf und leitet dessen Kräfte in die Maschinenkonstruktion. Als Werkstoff ist Stahl brüniert angegeben. Die Daten nennen einen Kolbendurchmesser von 50 mm.
Vorteile
- Ausgelegt für Zylinder mit 50 mm Kolbendurchmesser nach ISO 15552.
- Die Anschlussmaße nach ISO 15552 erlauben den Tausch, ohne die Maschine zu ändern.
- Werkstoff Stahl brüniert für die Baugröße 50 mm.
- Maß H beträgt 45 mm bei Baugröße 50 mm.
- Maß W1 beträgt 30 mm bei Baugröße 50 mm.
- Maß W2 beträgt 45 mm bei Baugröße 50 mm.
Technische Daten
| Werkstoff | Stahl brüniert |
|---|---|
| Für Kolbendurchmesser [mm] | 50 |
| Maß B [mm] | 32 |
| Maß D [mm] | 12 |
| Maß G [mm] | 33 |
| Maß H [mm] | 45 |
| Maß K [mm] | 12 |
| Maß M [mm] | 65 |
| Maß N [mm] | 50 |
| Maß S [mm] | 9,0 |
| Maß W1 [mm] | 30 |
| Maß W2 [mm] | 45 |
Einsatzgebiete
In Handhabungs- und Spanneinrichtungen überträgt die 90-Grad-Laschenschwenkbefestigung die Kräfte des Zylinders mit 50 mm Kolbendurchmesser auf den Rahmen.
Normen und Konformität
Die Hauptmaße folgen ISO 15552 und passen damit zu jedem Zylinder dieser Baugröße.
| Norm | ISO 15552 |
|---|---|
| Hersteller-Nr | TD 50 ST |
| Manufacturer | Fluidics equipment |
| EAN | 4050571872922 |
| Weight | 0.410000 |
| Zolltarifnummer | 73269098 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
