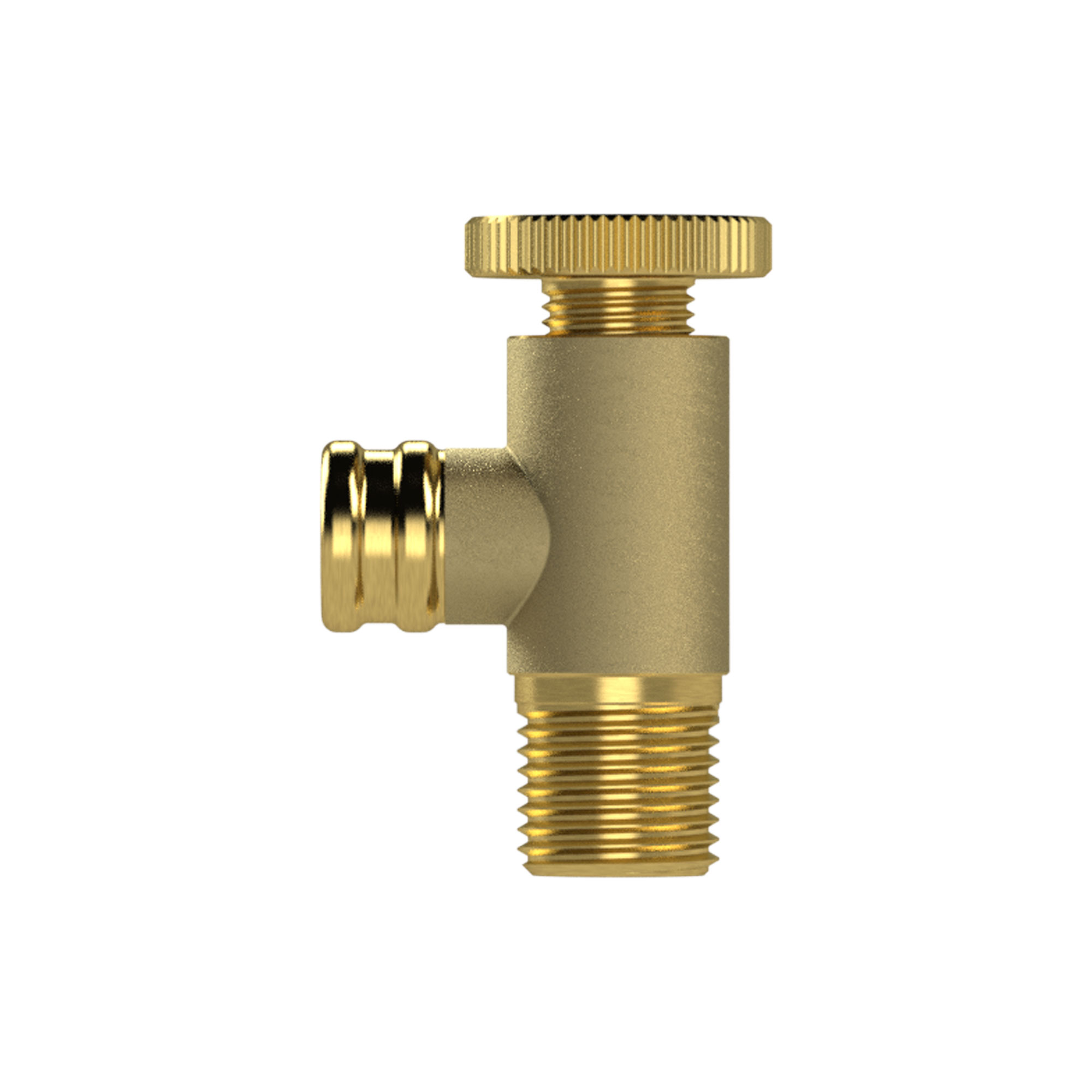

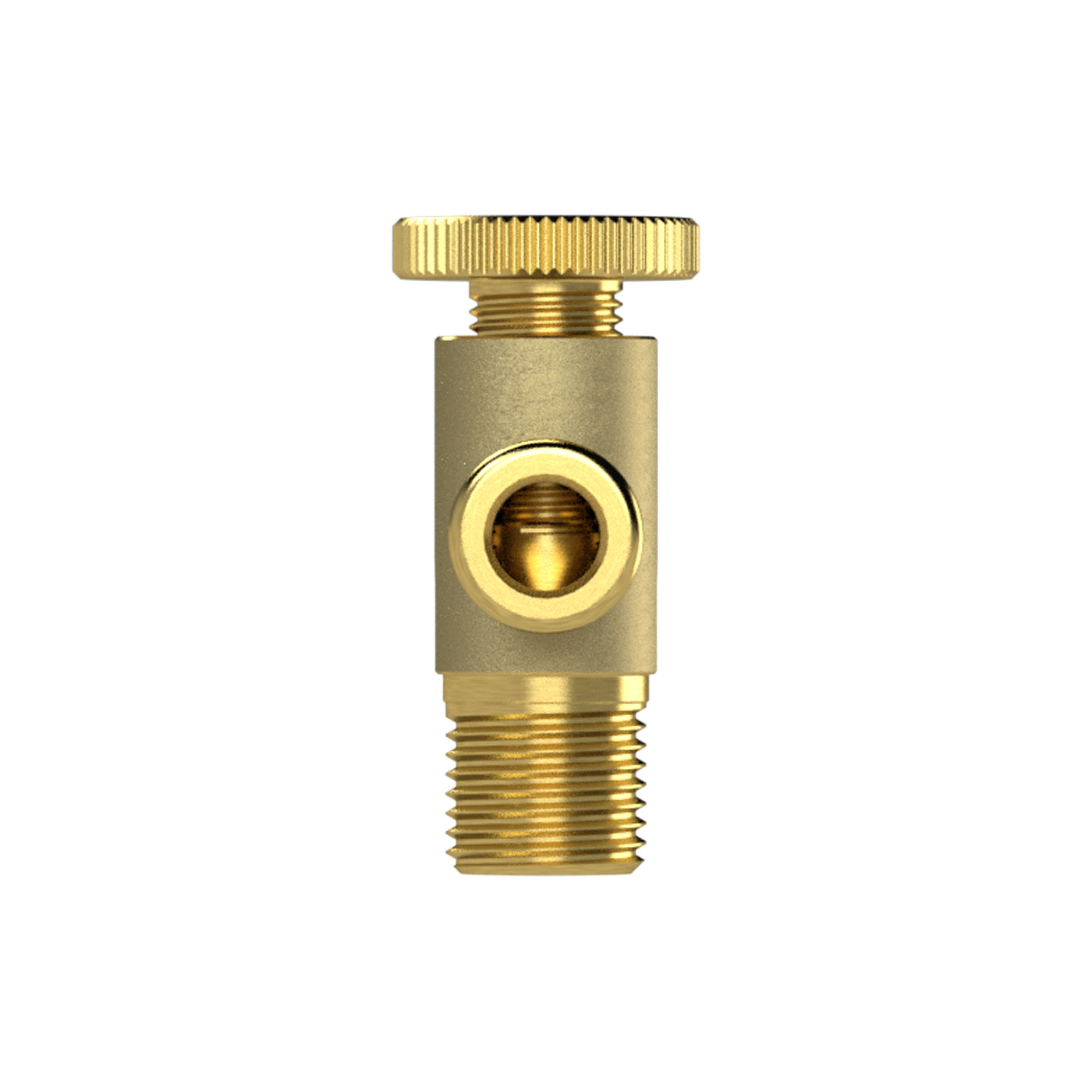

Ablass- und Entlüftungsventil, Messing, Eckform, G 1/4 - Riegler 150746

Ablass- und Entlüftungsventil, Messing, Eckform, mit Tülle für Schlauch LW 12, Rändelschraube, G 1/4, PN max. 25 bar Ablassventile aus Messing dienen dazu, am tiefsten Punkt eines Druckbehälters Kondensat abzulassen. Sie werden heute allgemein als Entlüftungsventil eingesetzt.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84219990
• Ursprungsland: CN

Über Absperrventile

Absperrventile trennen einen Leitungsabschnitt von Hand ab, damit an Maschine oder Armatur gearbeitet werden kann, ohne die ganze Anlage stillzulegen. Die Gruppe deckt DN 5 bis DN 50 ab und ist je nach Ausführung bis 40 bar zugelassen. Angeboten werden Muffen- und Eckventile mit Innen- oder Außengewinde.

Worauf es bei der Auswahl ankommt

• DN von 5 bis 50 mm bestimmt den Durchfluss. Die Nennweite sollte zur Leitung passen, eine Verengung im Ventil kostet dauerhaft Druck.
• Gewinde: von G 1/8 AG bis G 2, wahlweise als Innen- oder Außengewinde. Zusammen mit der Bauform Muffe oder Eck entscheidet das über die Leitungsführung.
• Betriebsdruck max. reicht von 10 bis 40 bar. Der Wert hängt an Bauform und Nennweite und ist bei jedem Artikel einzeln angegeben.
• Gehäuse: Messing oder Edelstahl 1.4401 / 1.4408. Edelstahl kommt dort zum Zug, wo Medium oder Umgebung Messing angreifen.
• Dichtmaterial NBR oder PTFE. Zusammen mit der Betriebstemperatur von -10 °C bis 120 °C grenzt es ein, welche Medien zulässig sind.

Typische Einsatzbereiche

• Absperren einzelner Maschinen vom Druckluftnetz vor Wartungsarbeiten
• Handabsperrung in Wasser- und Kühlkreisläufen
• Absperren von Messleitungen vor Manometern
• Bypass- und Entleerungsstellen in Rohrleitungen
• Vorabsperrung von Filter- und Regeleinheiten in der Druckluftaufbereitung

Die Gehäuse bestehen aus Messing oder Edelstahl 1.4401 / 1.4408, gedichtet wird mit NBR oder PTFE. Gefertigt wird in Deutschland, Italien, China und Taiwan.
