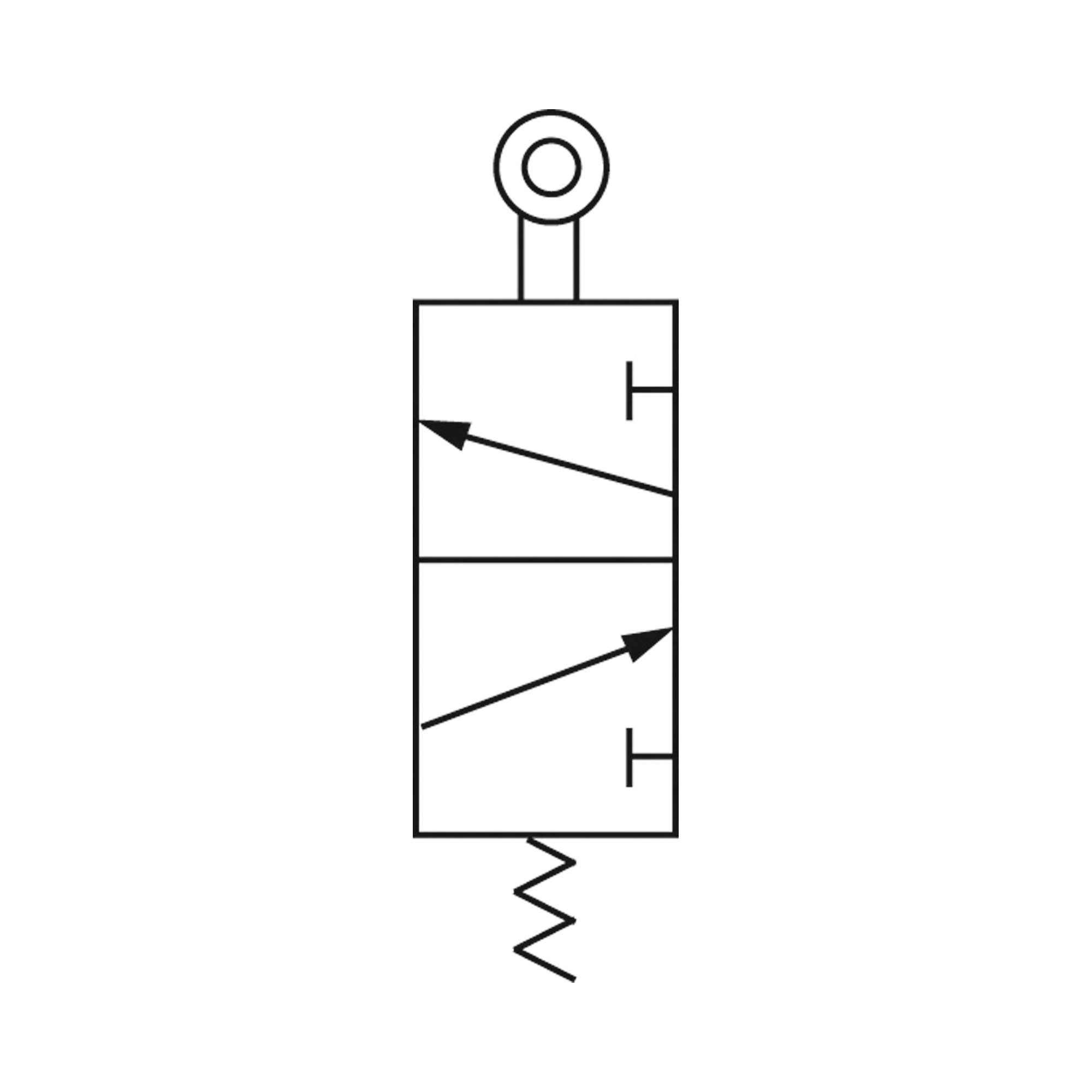

3/2-Wegeventil, mechanisch betätigt, »M3«, Rollenhebel, NC, G 1/4 - Riegler 115957

3/2-Wegeventil, mechanisch betätigt, »M3«, Rollenhebel, NC, G 1/4, Betriebsdruck 0 - 10 bar, Temperaturbereich -20 °C bis 70 °C 3/2-Wegeventile - mechanisch betätigt -

Normen und Herkunft

• Zolltarifnummer: 84818079
• Ursprungsland: CN

Über Mechanisch betätigte Ventile

Mechanisch betätigte Wegeventile melden eine Position an die Pneumatiksteuerung, ohne dass Elektrik im Feld nötig wird. Betätigt werden sie von der Maschinenbewegung oder vom Werkstück selbst, über Stößel oder Rollenhebel. Die Gruppe arbeitet bis 10 bar und liefert einen Durchfluss von 450 bis 550 l/min.

Worauf es bei der Auswahl ankommt

• Funktion 3/2 NC, 3/2 NO oder 5/2: NC gibt erst bei Betätigung frei, NO sperrt bei Betätigung, das 5/2-Ventil steuert einen doppeltwirkenden Zylinder direkt an.
• Anschluss M5 IG seitlich, G 1/8, G 1/4 oder Steckanschluss Ø 4 mm seitlich beziehungsweise hinten. Der rückseitige Anschluss ist für den Schalttafeleinbau gedacht, weil die Leitung dann hinter der Blende bleibt.
• Betriebsdruck min. liegt je nach Ausführung bei 0 bis 0,5 bar, Betriebsdruck max. bei 10 bar. Wer mit niedrigem Steuerdruck arbeitet, prüft zuerst den Mindestwert.
• Durchfluss 450 bis 550 l/min bei DN 2,5 mm entscheidet über die erreichbare Schaltzeit des angesteuerten Zylinders. Für lange Steuerleitungen die größere Angabe wählen.
• Betriebstemperatur von -10 bis 60 °C und Dichtmaterial NBR grenzen den Einsatzort ein, etwa in der Nähe von Öfen oder in gekühlten Bereichen.

Typische Einsatzbereiche

• Endlagenabfrage an Pneumatikzylindern ohne Sensorik
• Abfrage der Werkstückanwesenheit in Spann- und Montagevorrichtungen
• Bedienstellen mit Drucktaste im Schalttafeleinbau
• Taktsteuerung an Zuführ- und Vereinzelungseinrichtungen
• Abfrage geschlossener Schutzhauben und Klappen in rein pneumatischen Steuerungen

Gedichtet wird mit NBR, ein Teil der Ventile gehört zur Reihe VME. Gefertigt wird in Italien und China.
