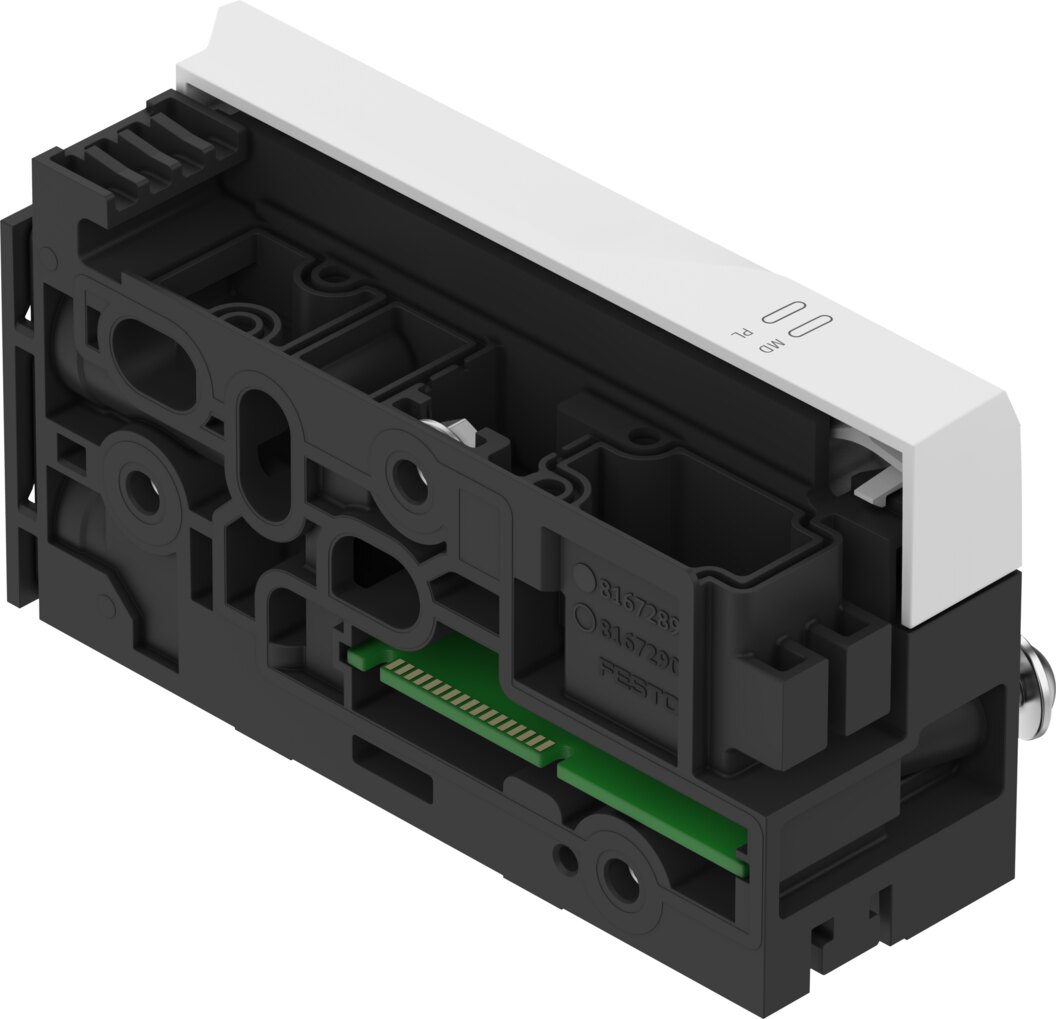

Verkettungsplatte für Ventilinsel VTUX-A-P VABX-A-P-EL-E12-APA-SHUH-XL - Festo 8189594

Festo ✓ Originalprodukt Neuware

Die Verkettungsplatte VABX-A-P-EL-E12-APA-SHUH-XL von Festo nimmt Ventile auf und versorgt sie über gemeinsame Kanäle mit Druckluft. Kennwerte: kompatibel mit Ventilinsel VTUX-A-P, Anschluss 1 für Cartridge 15 mm und bis zu 32 Ventilspulen.

Netto
109,30 €
zzgl. MwSt.
130,07 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8189594
Hersteller-Nr. VABX-A-P-EL-E12-APA-SHUH-XL
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Verkettungsplatte VABX-A-P-EL-E12-APA-SHUH-XL nimmt Ventile auf und versorgt sie über gemeinsame Kanäle mit Druckluft. Kennwerte: kompatibel mit Ventilinsel VTUX-A-P, Anschluss 1 für Cartridge 15 mm und bis zu 32 Ventilspulen.

Ihre Vorteile

  • Kompatibel mit Ventilinsel VTUX-A-P
  • Anschluss 1 für Cartridge 15 mm
  • Bis zu 32 Ventilspulen
  • Anschlussplatte aus verstärktem PA
  • Schutzart IP65, staubdicht und gegen Strahlwasser geschützt
  • Korrosionsbeständigkeitsklasse KBK 2, ausgelegt für mäßige Korrosionsbeanspruchung

Einsatz

VABX-A-P-EL-E12-APA-SHUH-XL reduziert Verschlauchung und Montagezeit im Maschinenbau. Typisch ist der Einsatz von VABX-A-P-EL-E12-APA-SHUH-XL beim Aufbau kompakter Ventilinseln im Maschinen- und Anlagenbau.

Technische Daten

BestelltypVABX-A-P-EL-E12-APA-SHUH-XL
Festo-Teilenummer8189594
Baugröße1 bis 2
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Anschlusslageseitlich
Verpolungsschutzja
Diagnose per LEDDiagnose pro Modul, Spannungsversorgung Last
Diagnose per interner KommunikationAbschaltung Last, Überspannung Elektronik/Sensoren, Unterspannung Elektronik/Sensoren
VentilinselaufbauVentilgrößen mischbar
Maximale Anzahl Ventilspulen32
ModulparameterKonfiguration Spannungsüberwachung Lastversorgung PL, Verhalten im Fehlerzustand
Kompatibel mitVentilinsel VTUX-A-P
Abmessungen B x L x H35,2 mm x 117,2 mm x 56,1 mm
Absicherung (Kurzschluss)interne elektronische Sicherung pro Kanal
Induktive Schutzbeschaltungeingebaut
Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensorentypisch 27 mA
Eigenstromaufnahme bei Nennbetriebsspannung Lasttypisch 13 mA
Hinweis zur BetriebsspannungSELV/PELV Netzteile erforderlich, Spannungsabfall beachten
Leistungsaufnahme bei 24 VDC0,65 W
Nennbetriebsspannung DC Elektronik/Sensoren24 V
Nennbetriebsspannung DC Last24 V
Netzausfallüberbrückung10 ms
Potenzialtrennung Ausgänge Kanal - interne Kommunikationja
Potenzialtrennung Elektronik/Sensoren und Last/Ventileja
ProtokollAP
Verschmutzungsgrad2
Zulässige Spannungsschwankungen Elektronik/Sensoren± 25 %
Zulässige Spannungsschwankungen Last± 10 %
Spannungsversorgung, FunktionElektronik/Sensoren und Last kommend
Spannungsweiterleitung, FunktionElektronik/Sensoren und Last gehend
Unterspannung Last/Ventile (Diagnosemeldung)21,1 V
ZulassungRCM Mark
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für EMV, nach UK RoHS Vorschriften
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeit5 - 95 %
Schutz gegen direktes und indirektes BerührenPELV, SELV
SchutzartIP65
ÜberspannungskategorieII
Umgebungstemperatur-20 bis 50 °C
Nenneinsatzhöhe≤ 2000 m NHN
Max. Aufstellhöhe3500 m
Max. Anziehdrehmoment Wandmontage6 Nm
Produktgewicht126,7 g
Elektrische AnsteuerungAP-Schnittstelle
Maximale Adressvolumen Ausgänge4 byte
Kommunikations-Schnittstelle, ProtokollAP
Befestigungsart Anschlussplattemit Durchgangsbohrung
Befestigungsartmit Durchgangsbohrung für Schraube M5
Pneumatischer Anschluss 1für Cartridge 15 mm
Pneumatischer Anschluss 5für Cartridge 15 mm
WerkstoffhinweisRoHS konform
Werkstoff AnschlussplattePA-verstärkt
Werkstoff DeckelPA-verstärkt
Werkstoff DichtungenNBR
Werkstoff Hülsehochlegierter Stahl rostfrei
Werkstoff Klammerhochlegierter Stahl rostfrei
Werkstoff Mutterhochlegierter Stahl rostfrei
HerstellerFesto
Hersteller-Nr.VABX-A-P-EL-E12-APA-SHUH-XL
EAN4052568638528
Zolltarifnummer84819000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
DichtmaterialNBR
Betriebsspannung24 V DC
Temperaturbereich-20-50 °C
Temperatur (max.)50
