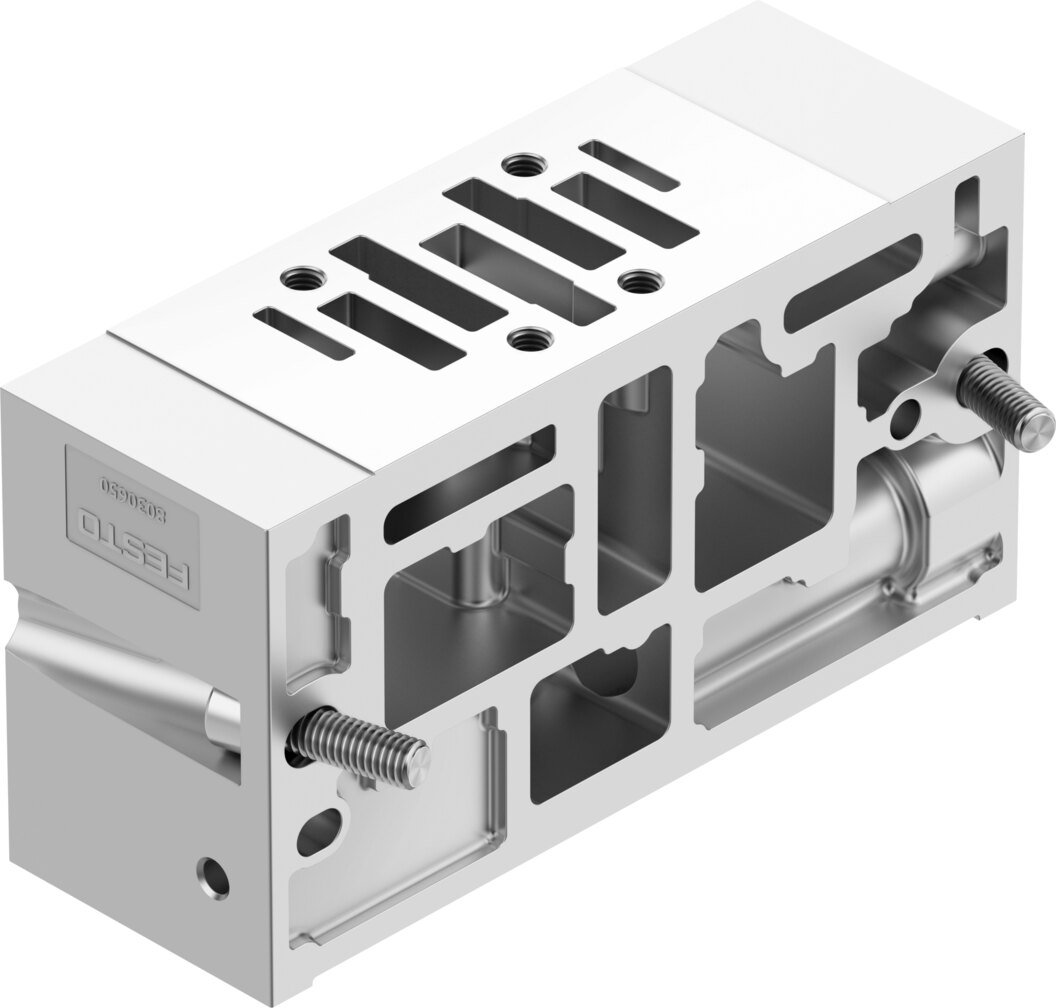

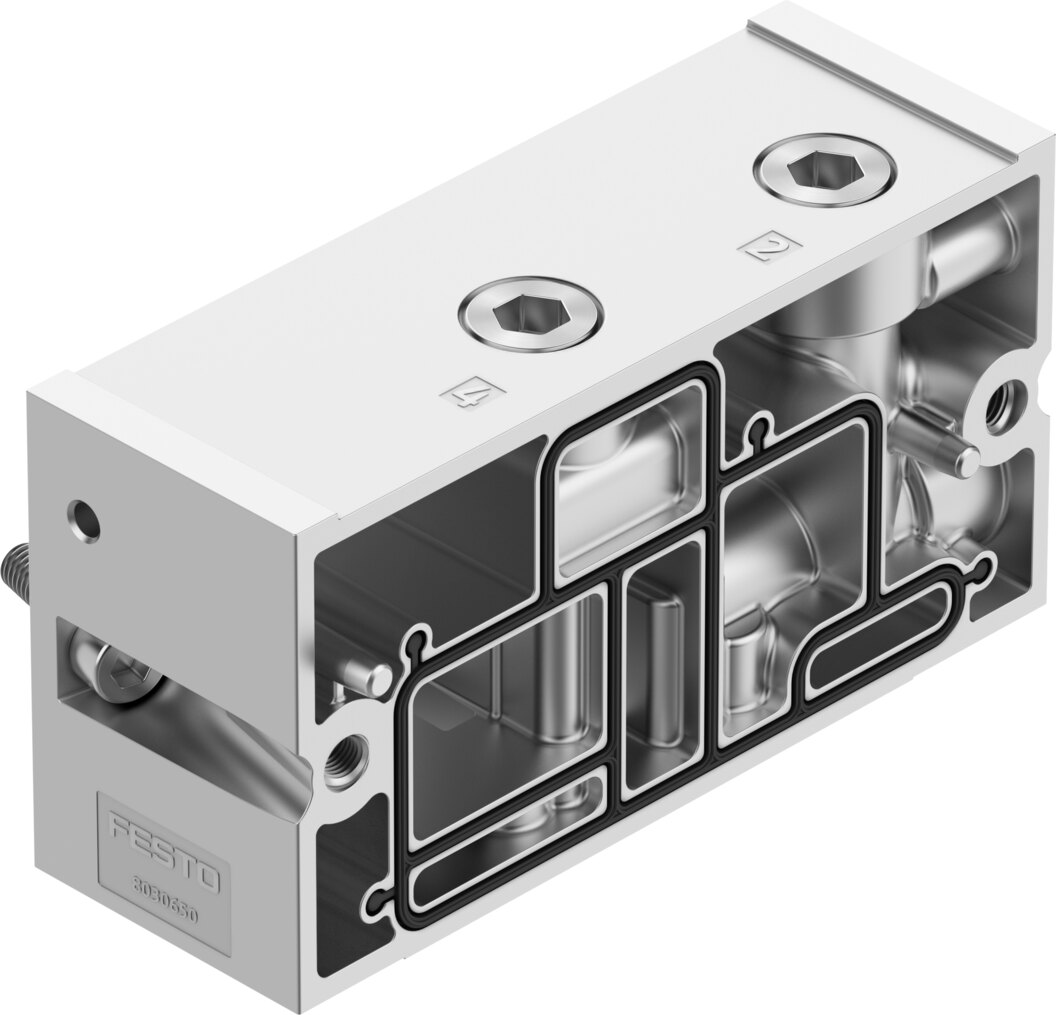

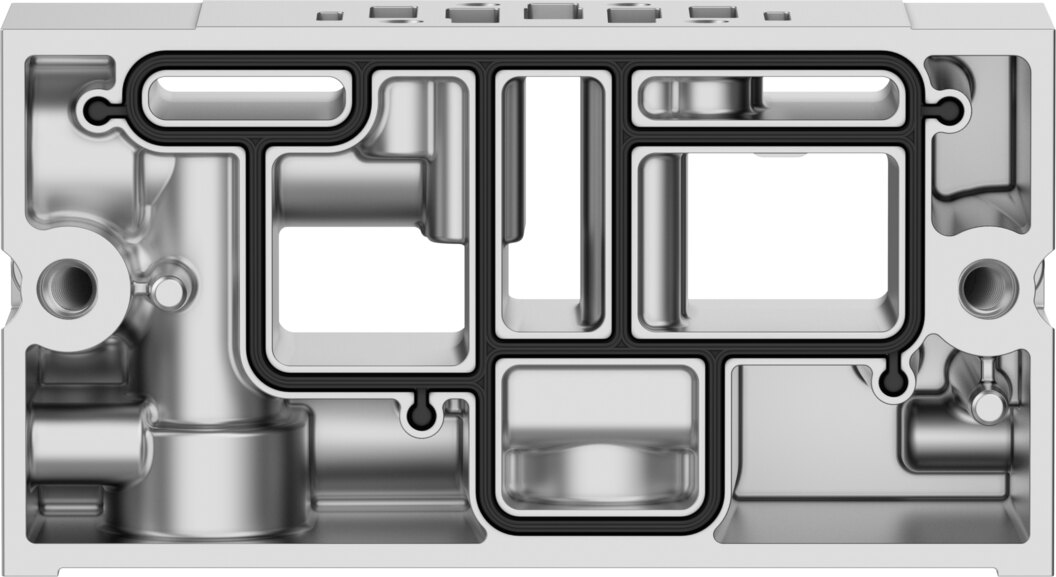

Verkettungsplatte G3/8 Baubreite 44 mm VABV-S1-1HSB-G38 - Festo 8030650
Die Verkettungsplatte VABV-S1-1HSB-G38 von Festo trägt die Ventile und verteilt Versorgung und Abluft über durchgehende Kanäle. Entscheidend sind Arbeitsanschlüsse 2 und 4 G3/8, Baubreite 44 mm und 1 Ventilplatz.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Verkettungsplatte VABV-S1-1HSB-G38 trägt die Ventile und verteilt Versorgung und Abluft über durchgehende Kanäle. Entscheidend sind Arbeitsanschlüsse 2 und 4 G3/8, Baubreite 44 mm und 1 Ventilplatz.
Vorteile im Überblick
- Arbeitsanschlüsse 2 und 4 G3/8
- Baubreite 44 mm
- 1 Ventilplatz
- Betriebsdruck -0,9 bis 10 bar
- Anschlussplatte aus Aluminium-Druckguss
- Korrosionsbeständigkeitsklasse KBK 0, für Umgebungen ohne Korrosionsbeanspruchung
Einsatz
VABV-S1-1HSB-G38 reduziert Verschlauchung und Montagezeit im Maschinenbau. Typisch ist der Einsatz von VABV-S1-1HSB-G38 beim Aufbau kompakter Ventilinseln im Maschinen- und Anlagenbau.
Technische Daten
| Bestelltyp | VABV-S1-1HSB-G38 |
|---|---|
| Festo-Teilenummer | 8030650 |
| Baubreite | 44 mm |
| Abluftfunktion | drosselbar |
| Basierend auf Norm | ISO 5599-1 |
| Max. Anzahl Ventilplätze | 1 |
| Betriebsdruck | -0,9 bis 10 bar |
| Vakuumtauglichkeit | ja |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Lagertemperatur | -20 bis 60 °C |
| Mediumstemperatur | -10 bis 50 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -10 bis 50 °C |
| Produktgewicht | 490 g |
| Pneumatischer Anschluss 2 | G3/8 |
| Pneumatischer Anschluss 4 | G3/8 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Anschlussplatte | Aluminium-Druckguss |
| Gewicht | 0,5 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VABV-S1-1HSB-G38 |
| EAN | 4052568653033 |
| Zolltarifnummer | 84819000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium-Druckguss |
| Gewinde | G 3/8 |
| Medium | Druckluft |
| Serie | VABV |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | G3/8 |
| Temperaturbereich | -10-50 °C |
| Temperatur (max.) | 50 |
