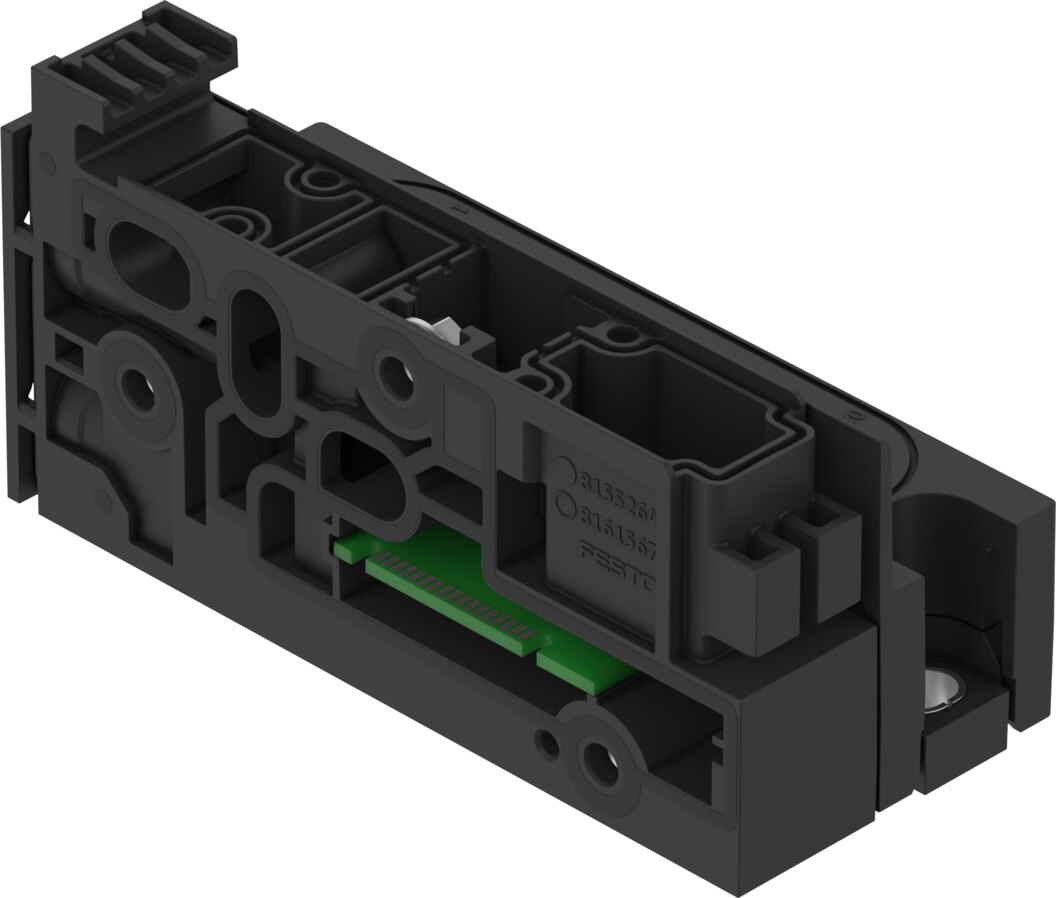

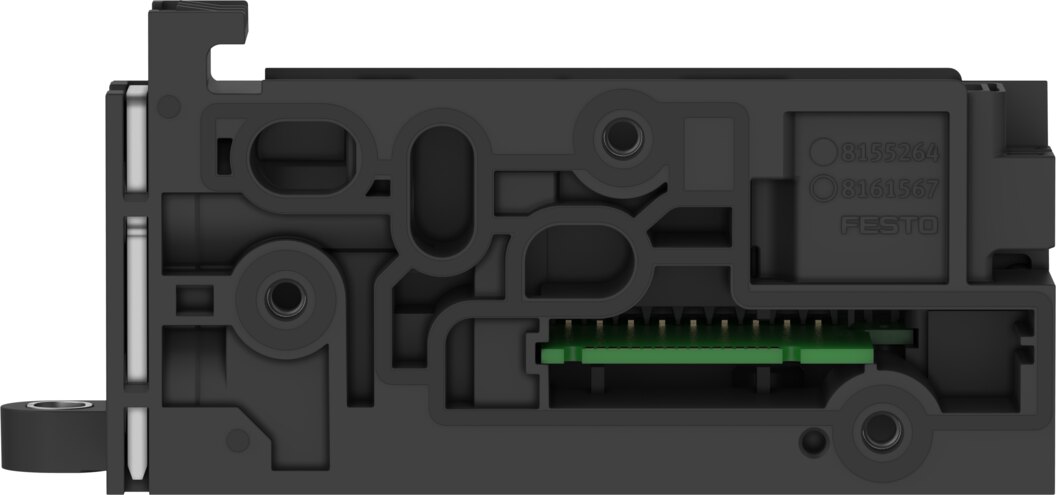

Verkettungsplatte für Ventilinsel VTUX-A-P VABX-A-P-EL-E12-MC-SHUH-XL - Festo 8188452

Festo ✓ Originalprodukt Neuware

Die Verkettungsplatte VABX-A-P-EL-E12-MC-SHUH-XL von Festo bündelt Versorgung und Abluft für die aufgesetzten Ventile. Entscheidend sind kompatibel mit Ventilinsel VTUX-A-P, Anschluss 1 für Cartridge 15 mm und bis zu 32 Ventilspulen.

Netto
63,94 €
zzgl. MwSt.
76,09 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8188452
Hersteller-Nr. VABX-A-P-EL-E12-MC-SHUH-XL
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Verkettungsplatte VABX-A-P-EL-E12-MC-SHUH-XL bündelt Versorgung und Abluft für die aufgesetzten Ventile. Entscheidend sind kompatibel mit Ventilinsel VTUX-A-P, Anschluss 1 für Cartridge 15 mm und bis zu 32 Ventilspulen.

Vorteile im Überblick

  • Kompatibel mit Ventilinsel VTUX-A-P
  • Anschluss 1 für Cartridge 15 mm
  • Bis zu 32 Ventilspulen
  • Anschlussplatte aus verstärktem PA
  • Schutzart IP40, für den Einbau in geschützter Umgebung
  • Korrosionsbeständigkeitsklasse KBK 2, ausgelegt für mäßige Korrosionsbeanspruchung

Einsatz

Mit VABX-A-P-EL-E12-MC-SHUH-XL entsteht eine kompakte Ventilgruppe mit wenig Schlauch- und Verschraubungsaufwand. VABX-A-P-EL-E12-MC-SHUH-XL reduziert Verschlauchung und Montagezeit im Maschinenbau.

Technische Daten

BestelltypVABX-A-P-EL-E12-MC-SHUH-XL
Festo-Teilenummer8188452
Baugröße1 bis 2
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Anschlusslageseitlich
VentilinselaufbauVentilgrößen mischbar
Maximale Anzahl Ventilspulen32
Kompatibel mitVentilinsel VTUX-A-P
Abmessungen B x L x H45,6 mm x 117,4 mm x 53,9 mm
Hinweis zur BetriebsspannungSELV/PELV Netzteile erforderlich, Spannungsabfall beachten
Nennbetriebsspannung DC Last24 V
Verschmutzungsgrad2
ZulassungRCM Mark
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für EMV, nach UK RoHS Vorschriften
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeit5 - 95 %
SchutzartIP40
Umgebungstemperatur-20 bis 50 °C
Max. Anziehdrehmoment Wandmontage6 Nm
Produktgewicht122,2 g
Elektrische AnsteuerungMultipol
Max. Leitungslänge30 m
Elektrischer Anschluss 1, AnschlusstechnikFederzugklemme
Elektrischer Anschluss 1, Anzahl Pole/Adern34
Anschlussquerschnitt0,2 bis 1,5 mm²
Kabelabganggerade
Befestigungsart Anschlussplattemit Durchgangsbohrung
Befestigungsartmit Durchgangsbohrung für Schraube M5
Pneumatischer Anschluss 1für Cartridge 15 mm
Pneumatischer Anschluss 5für Cartridge 15 mm
WerkstoffhinweisRoHS konform
Werkstoff AnschlussplattePA-verstärkt
Werkstoff DeckelPA-verstärkt
Werkstoff DichtungenNBR
Werkstoff Hülsehochlegierter Stahl rostfrei
Werkstoff Klammerhochlegierter Stahl rostfrei
Werkstoff Mutterhochlegierter Stahl rostfrei
HerstellerFesto
Hersteller-Nr.VABX-A-P-EL-E12-MC-SHUH-XL
EAN4052568638184
Zolltarifnummer84819000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
DichtmaterialNBR
Betriebsspannung24 V DC
Temperaturbereich-20-50 °C
Temperatur (max.)50
