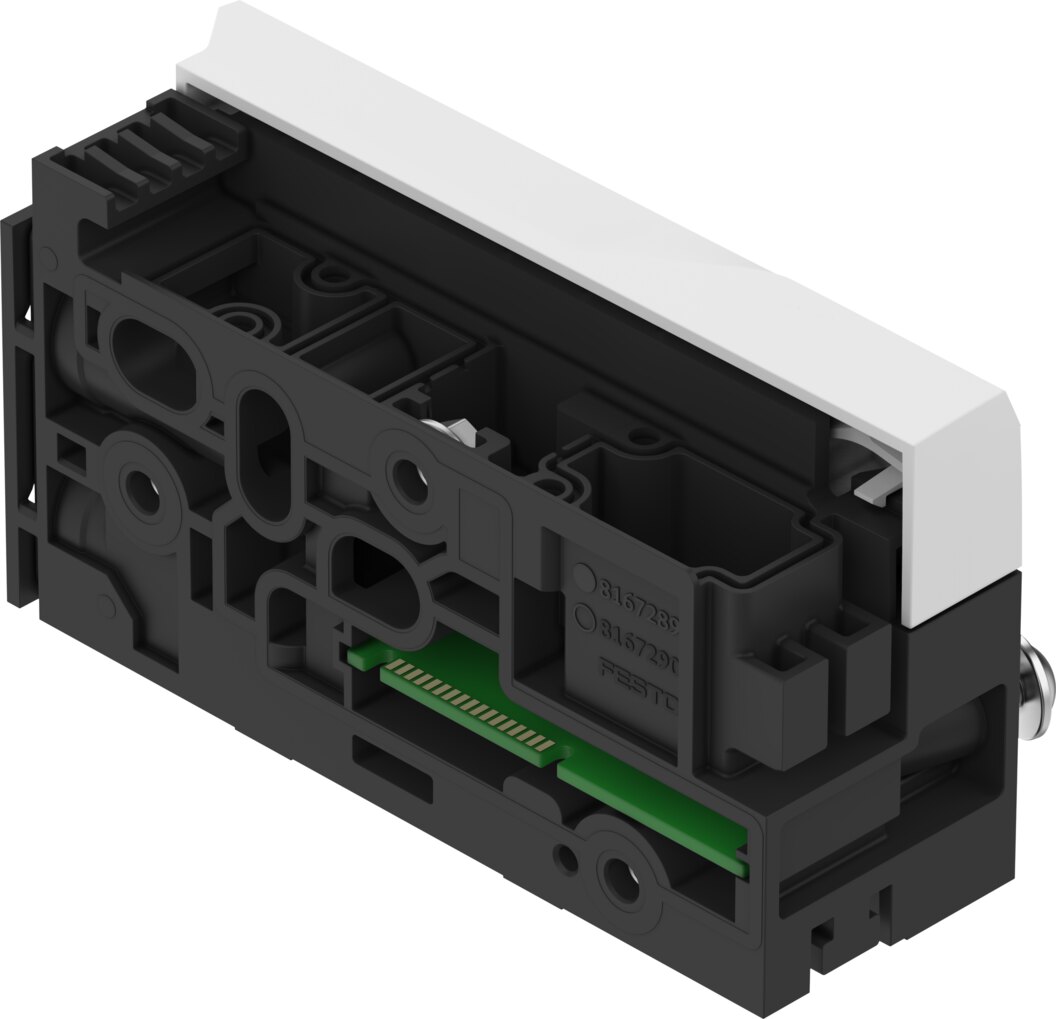

Verkettungsplatte für Ventilinsel VTUX-A-S VABX-A-S-EL-E12-APA-SHUH-XL - Festo 8189595

Festo ✓ Originalprodukt Neuware

Die Verkettungsplatte VABX-A-S-EL-E12-APA-SHUH-XL von Festo nimmt Ventile auf und versorgt sie über gemeinsame Kanäle mit Druckluft. Kennwerte: kompatibel mit Ventilinsel VTUX-A-S, Anschluss 1 für Cartridge 15 mm und bis zu 120 Ventilspulen.

Netto
67,18 €
zzgl. MwSt.
79,94 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8189595
Hersteller-Nr. VABX-A-S-EL-E12-APA-SHUH-XL
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Verkettungsplatte VABX-A-S-EL-E12-APA-SHUH-XL nimmt Ventile auf und versorgt sie über gemeinsame Kanäle mit Druckluft. Kennwerte: kompatibel mit Ventilinsel VTUX-A-S, Anschluss 1 für Cartridge 15 mm und bis zu 120 Ventilspulen.

Vorteile

  • Kompatibel mit Ventilinsel VTUX-A-S
  • Anschluss 1 für Cartridge 15 mm
  • Bis zu 120 Ventilspulen
  • Anschlussplatte aus verstärktem PA
  • Schutzart IP65, staubdicht und gegen Strahlwasser geschützt
  • Korrosionsbeständigkeitsklasse KBK 2, ausgelegt für mäßige Korrosionsbeanspruchung

Anwendung

Typisch ist der Einsatz von VABX-A-S-EL-E12-APA-SHUH-XL beim Aufbau kompakter Ventilinseln im Maschinen- und Anlagenbau. Mit VABX-A-S-EL-E12-APA-SHUH-XL entsteht eine kompakte Ventilgruppe mit wenig Schlauch- und Verschraubungsaufwand.

Technische Daten

BestelltypVABX-A-S-EL-E12-APA-SHUH-XL
Festo-Teilenummer8189595
Baugröße1 bis 2
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Anschlusslageseitlich
Verpolungsschutzja
Diagnose per LEDDiagnose pro Modul
Diagnose per interner KommunikationUnterspannung Lastversorgung PL, Unterspannung Logikversorgung PS
VentilinselaufbauVentilgrößen mischbar
Maximale Anzahl Ventilspulen120
ModulparameterKonfiguration Spannungsüberwachung Lastversorgung PL, Verhalten im Fehlerzustand
Kompatibel mitVentilinsel VTUX-A-S
Abmessungen B x L x H35,2 mm x 117,2 mm x 56,1 mm
Absicherung (Kurzschluss)interne elektronische Sicherung pro Kanal
Induktive Schutzbeschaltungeingebaut
Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensorentypisch 27 mA
Eigenstromaufnahme bei Nennbetriebsspannung Lasttypisch 13 mA
Hinweis zur BetriebsspannungSELV/PELV Netzteile erforderlich, Spannungsabfall beachten
Leistungsaufnahme bei 24 VDC0,65 W
Nennbetriebsspannung DC Elektronik/Sensoren24 V
Nennbetriebsspannung DC Last24 V
Netzausfallüberbrückung10 ms
Potenzialtrennung Ausgänge Kanal - interne Kommunikationja
Potenzialtrennung Elektronik/Sensoren und Last/Ventileja
ProtokollAP
Verschmutzungsgrad2
Zulässige Spannungsschwankungen Elektronik/Sensoren± 25 %
Zulässige Spannungsschwankungen Last± 10 %
Spannungsversorgung, FunktionElektronik/Sensoren und Last kommend
Spannungsweiterleitung, FunktionElektronik/Sensoren und Last gehend
Unterspannung Last/Ventile (Diagnosemeldung)21,1 V
ZulassungRCM Mark
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für EMV, nach UK RoHS Vorschriften
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeit5 - 95 %
Schutz gegen direktes und indirektes BerührenPELV, SELV
SchutzartIP65
ÜberspannungskategorieII
Umgebungstemperatur-5 bis 50 °C
Nenneinsatzhöhe≤ 2000 m NHN
Max. Aufstellhöhe3500 m
Max. Anziehdrehmoment Wandmontage6 Nm
Produktgewicht120,7 g
Elektrische AnsteuerungAP-Schnittstelle
Kommunikations-Schnittstelle, ProtokollAP
Befestigungsart Anschlussplattemit Durchgangsbohrung
Befestigungsartmit Durchgangsbohrung für Schraube M5
Pneumatischer Anschluss 1für Cartridge 15 mm
Pneumatischer Anschluss 5für Cartridge 15 mm
WerkstoffhinweisRoHS konform
Werkstoff AnschlussplattePA-verstärkt
Werkstoff DeckelPBT-verstärkt
Werkstoff DichtungenNBR
Werkstoff Hülsehochlegierter Stahl rostfrei
Werkstoff Klammerhochlegierter Stahl rostfrei
Werkstoff Mutterhochlegierter Stahl rostfrei
HerstellerFesto
Hersteller-Nr.VABX-A-S-EL-E12-APA-SHUH-XL
EAN4052568648060
Zolltarifnummer84819000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
DichtmaterialNBR
Betriebsspannung24 V DC
Temperatur (max.)50
