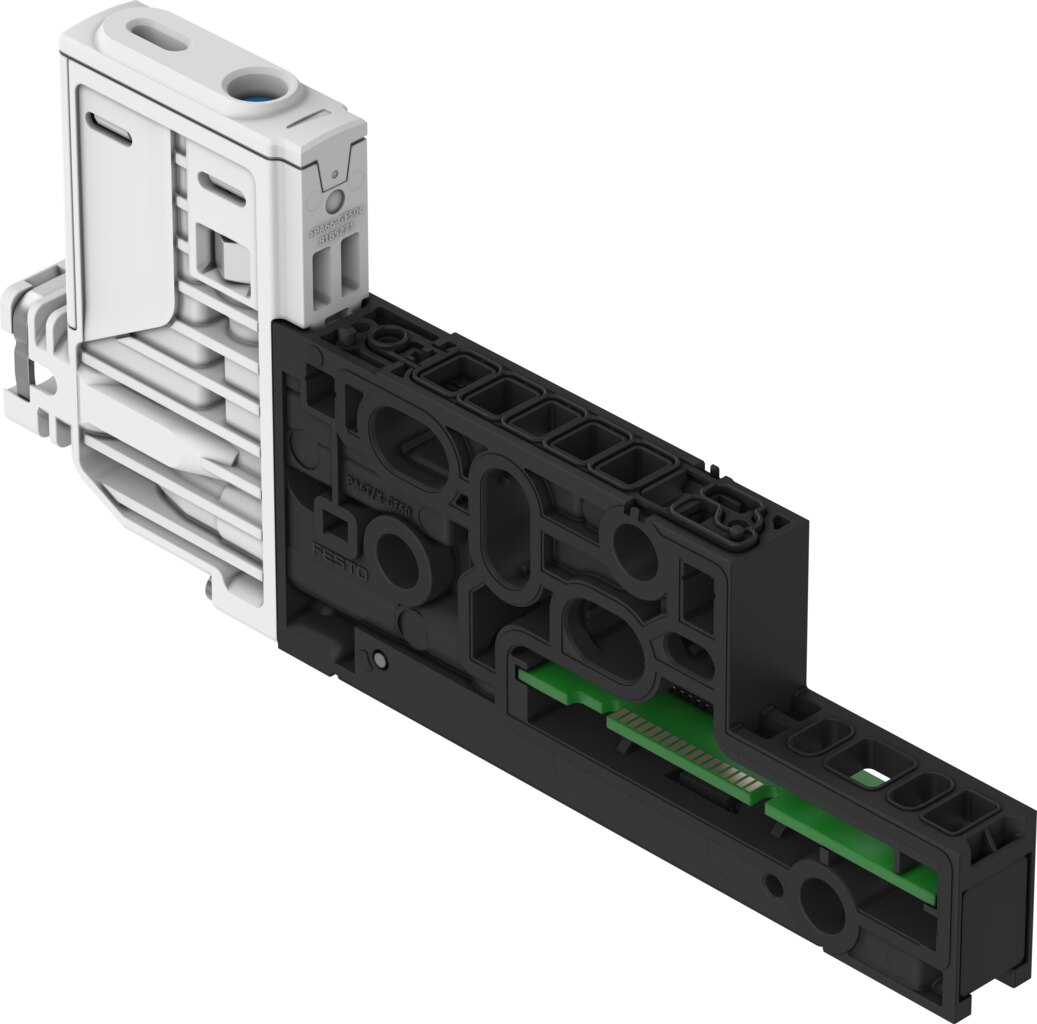

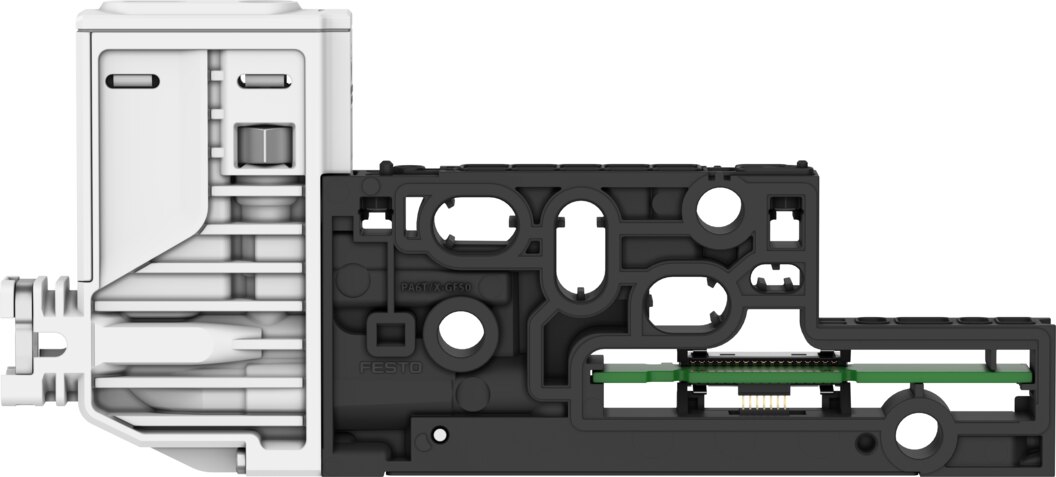

Vakuum-Verkettungsplatte VABX-A-S-VE-BH-VB07L - Festo 8233484
Netto
zzgl. MwSt.
268,61 € inkl. 19 % MwSt., zzgl. Versand
225,72 €
Artikel
FES-8233484
Hersteller-Nr.
VABX-A-S-VE-BH-VB07L
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Breite | 12,55 mm |
|---|---|
| Länge | 150,8 mm |
| Nennweite Lavaldüse | 0,7 mm |
| Rastermaß | 12,55 mm |
| Ventilgröße | 10 mm |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Bauart Schalldämpfer | offen |
| Betätigungsart | elektrisch |
| Verpolungsschutz | ja |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Ejektorcharakteristik | hoher Saugvolumenstrom |
| Einstellelement | Schlitzschraube |
| Diagnose per interner Kommunikation | Abschaltung Last, Überspannung Elektronik/Sensoren, Unterspannung Elektronik/Sensoren |
| Messgröße | Relativdruck |
| Messprinzip | piezoresistiv |
| Max. Anzahl Ventilplätze | 1 |
| Integrierte Funktion | Abwurfimpuls elektrisch, Abwurfimpulsventil elektrisch, Drossel, Drucksensor, Drucktransmitter, Einschaltventil elektrisch, Luftsparfunktion elektrisch, Rückschlagventil, Schalldämpfer offen, mit Elektrikverkettung |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |

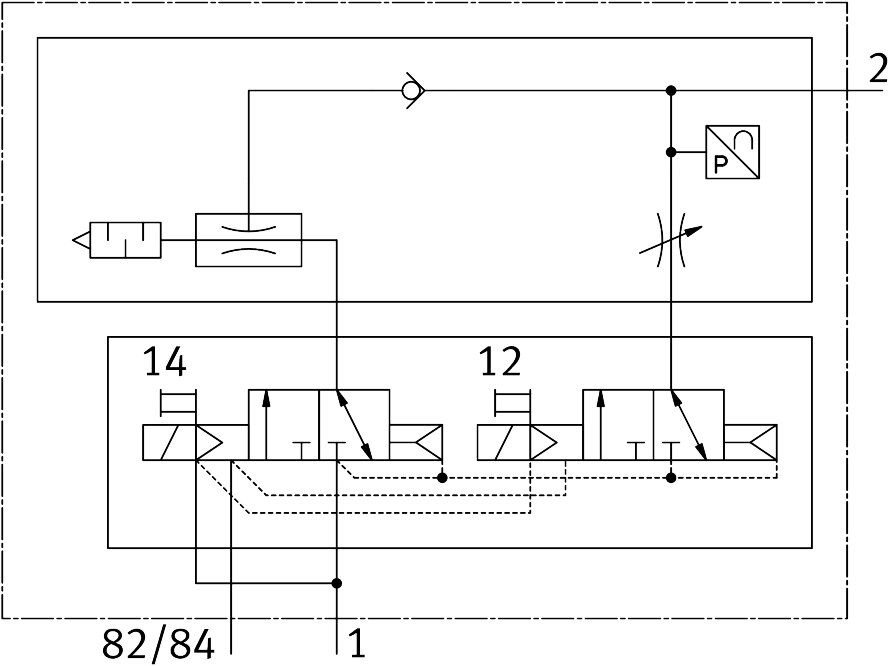

| Ventilfunktion | 2x3/2 geschlossen monostabil, 5/4-Wegeventil, mit Haltefunktion, für Vakuumsaugdüse |
| Kompatibel mit | Ventilinsel VTUX-A-S |
| Anzeigeart | LED |
| Signalzustandsanzeige | ja |
| Betriebsdruck für max. Saugvolumenstrom | 6 bar |
| Betriebsdruck | 2 ... 7 bar |
| Nennbetriebsdruck | 6 bar |
| Steuerdruck | 2 ... 7 bar |
| Max. Saugvolumenstrom gegen Atmosphäre | 33,7 l/min |
| Belüftungszeit bei Nennbetriebsdruck | 0,34 s |
| Abmessungen B x L x H | 12,55 mm x 150,8 mm x 68,8 mm |
| Induktive Schutzbeschaltung | eingebaut |
| Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren | typisch 27 mA |
| Eigenstromaufnahme bei Nennbetriebsspannung Last | typisch 2,5 mA |
| Hinweis zur Betriebsspannung | SELV/PELV Netzteile erforderlich, Spannungsabfall beachten |
| Leistungsaufnahme bei 24 VDC | 0,65 W |
| Nennbetriebsspannung DC Elektronik/Sensoren | 24 V |
| Nennbetriebsspannung DC Last | 24 V |
| Netzausfallüberbrückung | 10 ms |
| Potenzialtrennung Ausgänge Kanal - interne Kommunikation | ja |
| Potentialtrennung zwischen den Versorgungsspannungen Elektronik/Sensorik und Last/Ventile | ja |
| Zulässige Spannungsschwankungen Elektronik/Sensoren | ± 10 % |
| Zulässige Spannungsschwankungen Last | ± 10 % |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Esteröl < 0,1mg/m³, nach ISO 8573-1:2010 [-:-:2], Geölter Betrieb nicht möglich |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-C1-L |
| Lagertemperatur | -20 ... 70 °C |
| Relative Luftfeuchtigkeit | 5 - 95 % |
| Schutzart | IP65 |
| Hinweis zur Schutzart | in montiertem Zustand |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:-] |
| Umgebungstemperatur | -5 ... 50 °C |
| Nenneinsatzhöhe | <= 2000 m NHN |
| Max. Aufstellhöhe | 2000 m |
| Produktgewicht | 68 g |
| Druckmessbereich | -1 ... 1 bar |
| Genauigkeit in ± % FS | 3 %FS |
| Wiederholbarkeit Schaltwert FS | 1 % |
| Elektrische Ansteuerung | AP-Schnittstelle |
| Kommunikations-Schnittstelle, Protokoll | AP-COM |
| Befestigungsart | Zuganker |
| Pneumatischer Anschluss 2 | QS-4, QS-6, QS-8, QS-5/32, QS-1/8, QS-1/4, QS-5/16, für Schlauch Außen-Ø 4 mm, für Schlauch Außen-Ø 6 mm, für Schlauch Außen-Ø 8 mm, für Schlauch Außen-Ø 5/32", für Schlauch Außen-Ø 1/4", für Schlauch Außen-Ø 5/16" |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Anschlussplatte | PA-verstärkt |
| Werkstoff Deckel | PA-verstärkt |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Fangdüse | POM |
| Werkstoff Folie | Polyester |
| Werkstoff Gehäuse | PA-verstärkt |
| Werkstoff Hülse | PA-verstärkt |
| Werkstoff Klammer | hochlegierter Stahl rostfrei |
| Werkstoff Mutter | hochlegierter Stahl rostfrei |
| Werkstoff O-Ring | HNBR, NBR |
| Werkstoff Regulierschraube | PA-verstärkt |
| Werkstoff Schalldämpfer | PP, PU-Schaum |
| Werkstoff Schrauben | hochlegierter Stahl rostfrei |
| Werkstoff Strahldüse | Aluminium-Knetlegierung |
| Gewicht | 0,08 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VABX-A-S-VE-BH-VB07L |
| EAN | 4052568790073 |
| Zolltarifnummer | 84141089 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
