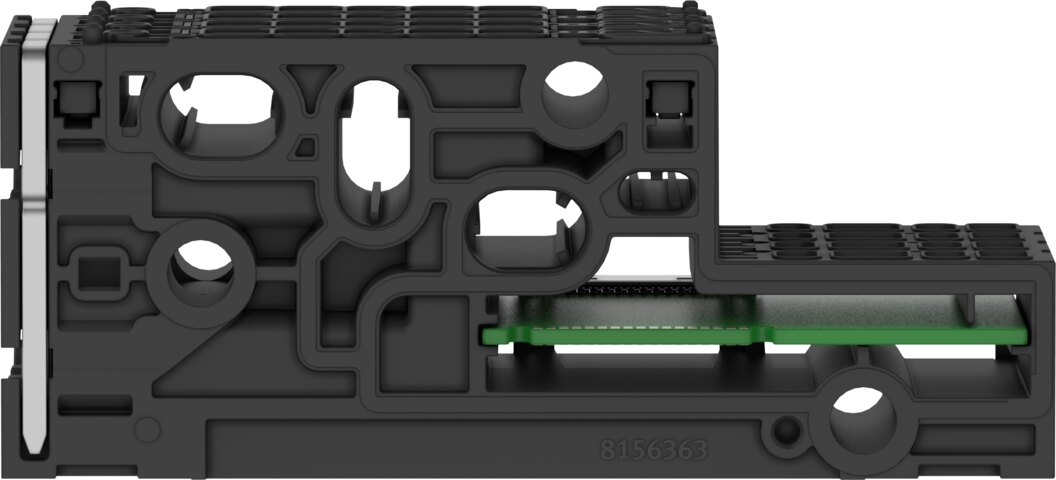

Verkettungsplatte für Ventilinsel VTUX-A-P Raster 10,55 mm VABX-A-P-BV-AH-RVAAAA - Festo 8188461

Festo ✓ Originalprodukt Neuware

Die Verkettungsplatte VABX-A-P-BV-AH-RVAAAA von Festo nimmt Ventile auf und versorgt sie über gemeinsame Kanäle mit Druckluft. Im Datenblatt stehen kompatibel mit Ventilinsel VTUX-A-P, Arbeitsanschlüsse 2 und 4 für Cartridge 10 mm und Rastermaß 10,55 mm.

Netto
60,74 €
zzgl. MwSt.
72,28 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8188461
Hersteller-Nr. VABX-A-P-BV-AH-RVAAAA
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Verkettungsplatte VABX-A-P-BV-AH-RVAAAA nimmt Ventile auf und versorgt sie über gemeinsame Kanäle mit Druckluft. Im Datenblatt stehen kompatibel mit Ventilinsel VTUX-A-P, Arbeitsanschlüsse 2 und 4 für Cartridge 10 mm und Rastermaß 10,55 mm.

Vorteile im Überblick

  • Kompatibel mit Ventilinsel VTUX-A-P
  • Arbeitsanschlüsse 2 und 4 für Cartridge 10 mm
  • Rastermaß 10,55 mm
  • Max. 4 Ventilplätze
  • Bis zu 8 Ventilspulen
  • Nenndurchfluss 470 l/min

Anwendung

Mit VABX-A-P-BV-AH-RVAAAA entsteht eine kompakte Ventilgruppe mit wenig Schlauch- und Verschraubungsaufwand. VABX-A-P-BV-AH-RVAAAA reduziert Verschlauchung und Montagezeit im Maschinenbau.

Technische Daten

BestelltypVABX-A-P-BV-AH-RVAAAA
Festo-Teilenummer8188461
Baugröße1
Rastermaß10,55 mm
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Max. Anzahl Ventilplätze4
Integrierte Funktionmit Elektrikverkettung
Strömungsrichtungreversibel
Maximale Anzahl Ventilspulen8
Kompatibel mitVentilinsel VTUX-A-P
Vakuumtauglichkeitja
Nenndurchfluss normalisiert nach ISO 8778470 l/min
Abmessungen B x L x H42,05 mm x 104,3 mm x 43,1 mm
Verschmutzungsgrad2
ZulassungRCM Mark
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeit5 - 95 %
SchutzartIP65
Umgebungstemperatur-5 bis 50 °C
Produktgewicht115,7 g
Elektrische AnsteuerungMultipol
Befestigungsart Anschlussplattemit Durchgangsbohrung
BefestigungsartZuganker
Pneumatischer Anschluss 2für Cartridge 10 mm
Pneumatischer Anschluss 4für Cartridge 10 mm
WerkstoffhinweisRoHS konform
Werkstoff AnschlussplattePA-verstärkt
Werkstoff DichtungenNBR
Werkstoff HalterPOM
Werkstoff Klammerhochlegierter Stahl rostfrei
Werkstoff Mutterhochlegierter Stahl rostfrei
Gewicht0,12 kg
HerstellerFesto
Hersteller-Nr.VABX-A-P-BV-AH-RVAAAA
EAN4052568637866
Zolltarifnummer84819000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
DichtmaterialNBR
Temperatur (max.)50
