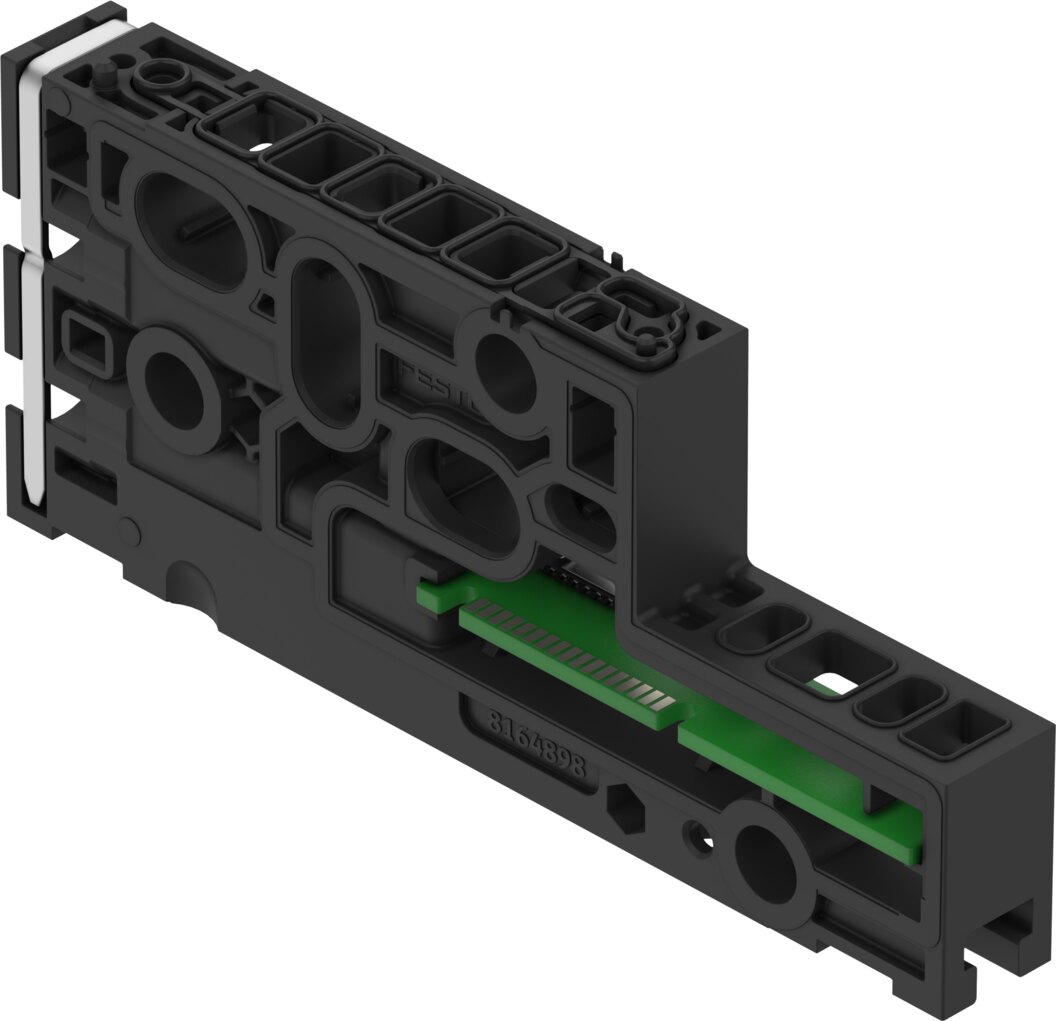

Verkettungsplatte für Ventilinsel VTUX-A-P Raster 12,55 mm VABX-A-P-BV-BH-G - Festo 8188462
Die Verkettungsplatte VABX-A-P-BV-BH-G von Festo trägt die Ventile und verteilt Versorgung und Abluft über durchgehende Kanäle. Kennwerte: kompatibel mit Ventilinsel VTUX-A-P, Arbeitsanschlüsse 2 und 4 für Cartridge 12 mm und Rastermaß 12,55 mm.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Verkettungsplatte VABX-A-P-BV-BH-G trägt die Ventile und verteilt Versorgung und Abluft über durchgehende Kanäle. Kennwerte: kompatibel mit Ventilinsel VTUX-A-P, Arbeitsanschlüsse 2 und 4 für Cartridge 12 mm und Rastermaß 12,55 mm.
Ihre Vorteile
- Kompatibel mit Ventilinsel VTUX-A-P
- Arbeitsanschlüsse 2 und 4 für Cartridge 12 mm
- Rastermaß 12,55 mm
- 1 Ventilplatz
- Bis zu 1 Ventilspulen
- Nenndurchfluss 690 l/min
Einsatz
VABX-A-P-BV-BH-G reduziert Verschlauchung und Montagezeit im Maschinenbau. Typisch ist der Einsatz von VABX-A-P-BV-BH-G beim Aufbau kompakter Ventilinseln im Maschinen- und Anlagenbau.
Technische Daten
| Bestelltyp | VABX-A-P-BV-BH-G |
|---|---|
| Festo-Teilenummer | 8188462 |
| Baugröße | 2 |
| Rastermaß | 12,55 mm |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Max. Anzahl Ventilplätze | 1 |
| Integrierte Funktion | mit Elektrikverkettung |
| Strömungsrichtung | reversibel |
| Maximale Anzahl Ventilspulen | 1 |
| Kompatibel mit | Ventilinsel VTUX-A-P |
| Vakuumtauglichkeit | ja |
| Nenndurchfluss normalisiert nach ISO 8778 | 690 l/min |
| Abmessungen B x L x H | 12,55 mm x 104,3 mm x 43,1 mm |
| Verschmutzungsgrad | 2 |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Lagertemperatur | -20 bis 70 °C |
| Relative Luftfeuchtigkeit | 5 - 95 % |
| Schutzart | IP65 |
| Umgebungstemperatur | -5 bis 50 °C |
| Produktgewicht | 36,2 g |
| Elektrische Ansteuerung | Multipol |
| Befestigungsart Anschlussplatte | mit Durchgangsbohrung |
| Befestigungsart | Zuganker |
| Pneumatischer Anschluss 2 | für Cartridge 12 mm |
| Pneumatischer Anschluss 4 | für Cartridge 12 mm |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Anschlussplatte | PA-verstärkt |
| Werkstoff Dichtungen | NBR |
| Werkstoff Klammer | hochlegierter Stahl rostfrei |
| Werkstoff Mutter | hochlegierter Stahl rostfrei |
| Gewicht | 0,044 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VABX-A-P-BV-BH-G |
| EAN | 4052568637873 |
| Zolltarifnummer | 84819000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Dichtmaterial | NBR |
| Temperatur (max.) | 50 |
