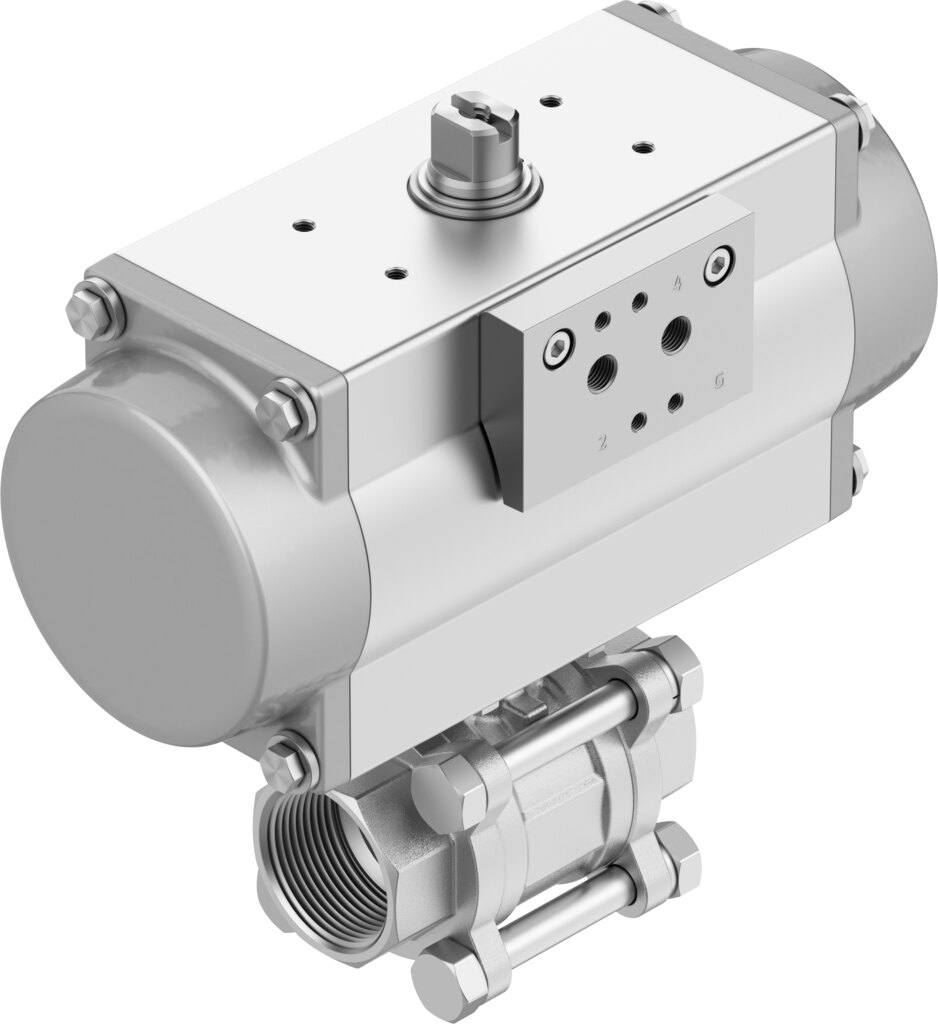

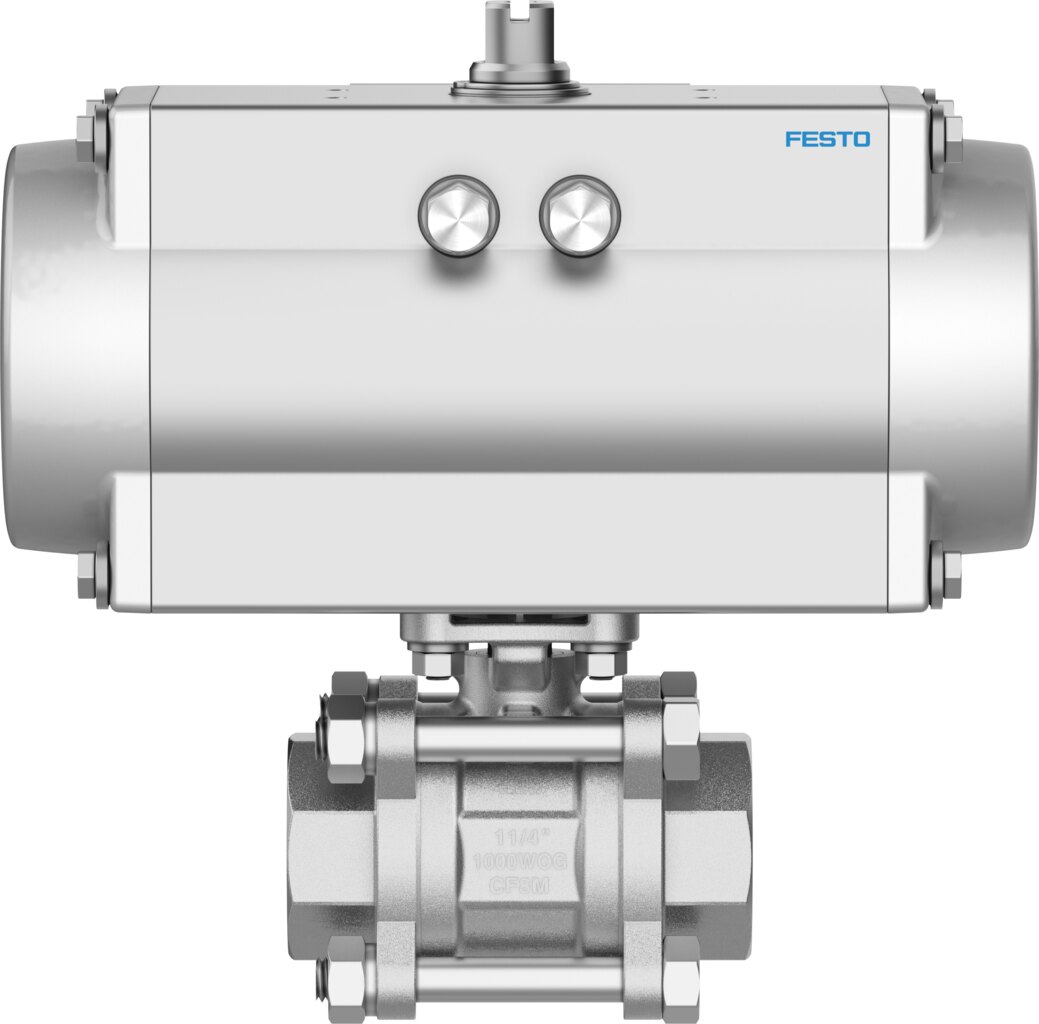

Kugelhahneinheit mit Schwenkantrieb Edelstahl 4 NPT DN 100 PN 63 VZBE-A-4-T-63-T-2-F1012-V15V16-PB480 - Festo 8191916

Festo ✓ Originalprodukt Neuware

Kugelhahneinheit VZBE-A-4-T-63-T-2-F1012-V15V16-PB480 mit pneumatischem Schwenkantrieb für Leitungen DN 100 bis PN 63, betriebsfertig montiert. Anschluss 4 NPT, Gehäuse aus Edelstahlguss, Kv 1637 m³/h. Antrieb für Betriebsdruck 5,5 bis 8 bar.

Netto
2.000,84 €
zzgl. MwSt.
2.381,00 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8191916
Hersteller-Nr. VZBE-A-4-T-63-T-2-F1012-V15V16-PB480
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Wer Leitungen DN 100 fernbetätigt absperren will, erhält mit VZBE-A-4-T-63-T-2-F1012-V15V16-PB480 Armatur und Schwenkantrieb aus einer Hand, ausgelegt für PN 63. Der Kv-Wert liegt bei 1637 m³/h.

Vorteile im Überblick

  • Durchfluss Kv 1637 m³/h bei Nennweite DN 100
  • Armatur für Nenndruck PN 63
  • Schwenkantrieb für Betriebsdruck 5,5 bis 8 bar
  • Mediumstemperatur -10 bis 200 °C
  • Antriebsschnittstelle F1012 nach ISO 5211
  • Gehäuse aus Edelstahlguss 1.4408

Einsatz

Geeignet für Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage. Der Einbau ist in jeder Lage möglich. Einsatz auch in Ex-Bereichen, Zonen 1, 2, 21 und 22 nach ATEX.

Technische Daten

MerkmalWert
TypVZBE-A-4-T-63-T-2-F1012-V15V16-PB480
Festo-Teilenummer8191916
Konstruktiver AufbauSchwenkantrieb
Betätigungsartpneumatisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss Armatur4 NPT
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF1012
Nennweite DN100
Ventilfunktion2/2
Strömungsrichtungreversibel
Betriebsdruck5,5 bis 8 bar
Nenndruck Armatur PN63
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN138 Nm
Basierend auf NormISO 5211
MediumDruckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Mediumstemperatur-10 bis 200 °C
Durchfluss Kv1637 m³/h
Max. Oberflächentemperatur Zusammenbau+105°C...+280°C, T4...T2
Explosionsgruppe ZusammenbauIIC, IIIC
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseEdelstahlguss
Werkstoffnummer Gehäuse1.4408
Werkstoff SitzdichtungPTFE
Werkstoff DichtungenFPM, PTFE
Werkstoff Kugelhochlegierter Stahl rostfrei
Werkstoffnummer Kugel1.4401
Werkstoff Wellehochlegierter Stahl rostfrei
Produktgewicht35400 g
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Ex-Umgebungstemperatur-10°C <= Ta <= +80°C
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZBE-A-4-T-63-T-2-F1012-V15V16-PB480
EAN4052568715779
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
Nennweite DN [mm]100
Nenndruck PN [bar]63
DichtmaterialFKM, PTFE
GehäusewerkstoffEdelstahl 1.4408
Funktion2/2
BauartSchwenkantrieb, 2-Wege-Kugelhahn
Medientemperatur [°C]-10 bis 200
NormDIN EN ISO 5211
SerieVZBE
