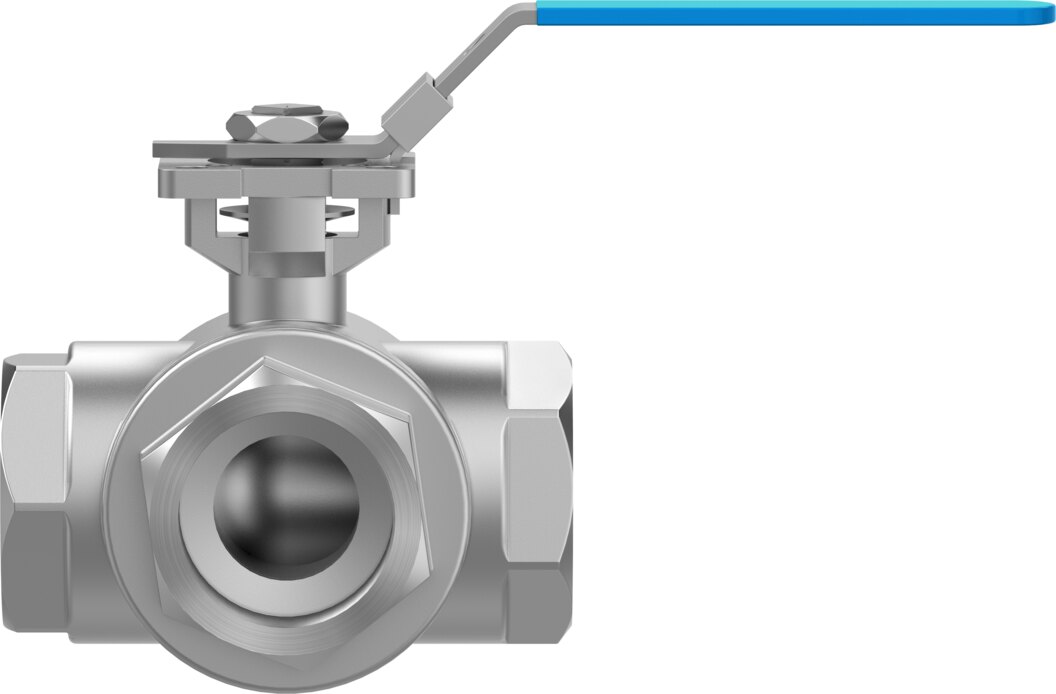

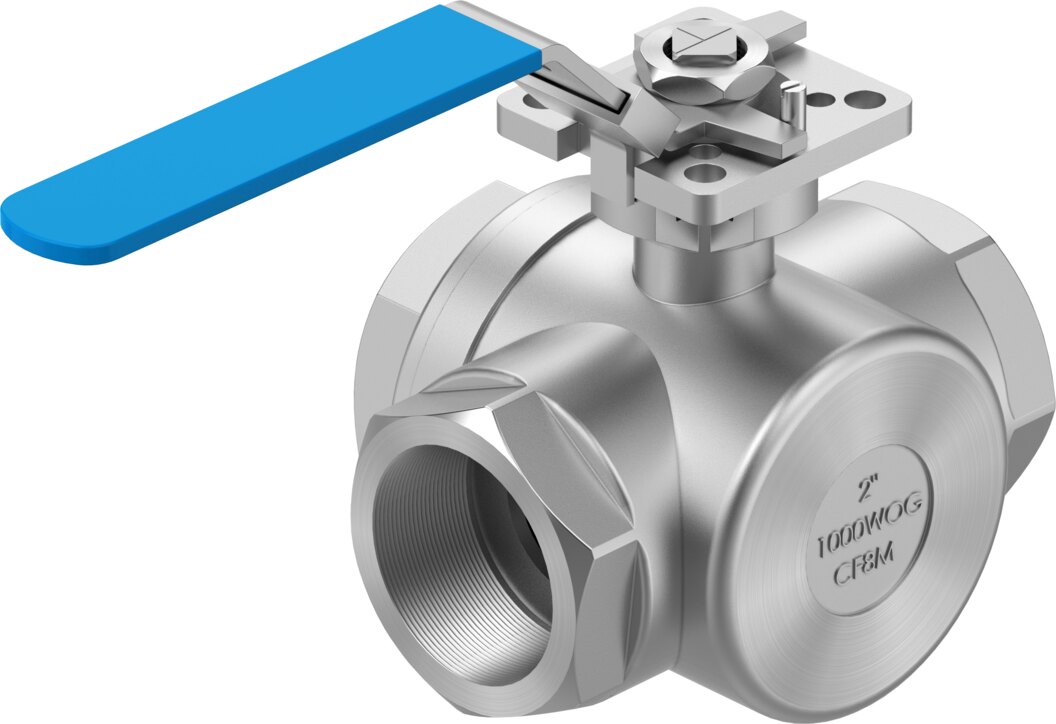

3-Wege-Kugelhahn T-Bohrung Edelstahl 2 NPT DN 50 PN 63 VZBE-2-T-63-F-3T-F0507-M-V15V15 - Festo 8096958

Festo ✓ Originalprodukt Neuware

Absperren und Umschalten in Leitungen DN 50 bis PN 63: der 3-Wege-Kugelhahn mit T-Bohrung VZBE-2-T-63-F-3T-F0507-M-V15V15 aus Edelstahlguss mit Anschluss 2 NPT. Er nimmt über das Flanschbild F0507 nach ISO 5211 einen Schwenkantrieb auf. Medien von -20 bis 200 °C.

Netto
617,71 €
zzgl. MwSt.
735,07 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8096958
Hersteller-Nr. VZBE-2-T-63-F-3T-F0507-M-V15V15
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für Prozessleitungen DN 50 bis PN 63 liefert der 3-Wege-Kugelhahn mit T-Bohrung VZBE-2-T-63-F-3T-F0507-M-V15V15 eine Absperrung mit 2 NPT-Anschluss und Flansch nach ISO 5211.

Vorteile im Überblick

  • Nenndruck PN 63 für das Armaturgehäuse
  • Gehäuse und Kugel aus Edelstahlguss 1.4408
  • Flanschbild F0507 nach ISO 5211, Schwenkantrieb direkt montierbar
  • Explosionsschutz ATEX für Zone 1, 2, 21 und 22
  • Losbrechmoment 85 Nm bei Nenndruck als Basis für die Antriebsauslegung
  • Mediumstemperatur -20 bis 200 °C

Einsatz

Freigegebene Medien: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Einbaulage beliebig. Für explosionsgefährdete Bereiche der Zonen 1, 2, 21 und 22 (ATEX). Für die Automatisierung den Schwenkantrieb nach dem Losbrechmoment auslegen.

Technische Daten

MerkmalWert
TypVZBE-2-T-63-F-3T-F0507-M-V15V15
Festo-Teilenummer8096958
Konstruktiver AufbauT-Bohrung
Betätigungsartmechanisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss Armatur2 NPT
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF0507
Innen-Ø38,1 mm
Nennweite DN50
Ventilfunktion3/2
Strömungsrichtungreversibel
Nenndruck Armatur PN63
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN85 Nm
Basierend auf NormISO 5211
MediumDampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten
Mediumstemperatur-20 bis 200 °C
Durchfluss Kv Typ T eck22,5 m³/h
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseEdelstahlguss
Werkstoffnummer Gehäuse1.4408
Werkstoff SitzdichtungPTFE
Werkstoff DichtungenPTFE
Werkstoff KugelEdelstahlguss
Werkstoffnummer Kugel1.4408
Werkstoff Wellehochlegierter Stahl rostfrei
Werkstoffnummer Welle1.4401
Produktgewicht5800 g
ZulassungCRN
CE-Zeichen (siehe Konformitätserklärung)nach EU-Druckgeräte-Richtlinie
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZBE-2-T-63-F-3T-F0507-M-V15V15
EAN4052568453602
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
GewindeNPT 2
Nennweite DN [mm]50
Nenndruck PN [bar]63
DichtmaterialPTFE
GehäusewerkstoffEdelstahl 1.4408
Funktion3/2
Bauart3-Wege-Kugelhahn, T-Bohrung
Medientemperatur [°C]-20 bis 200
NormDIN EN ISO 5211
SerieVZBE
