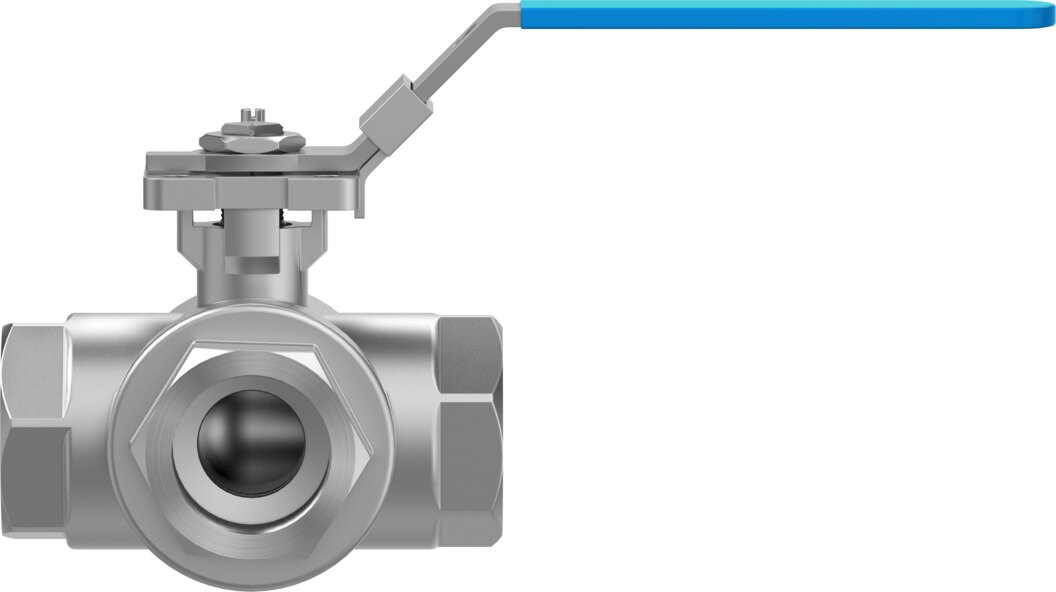

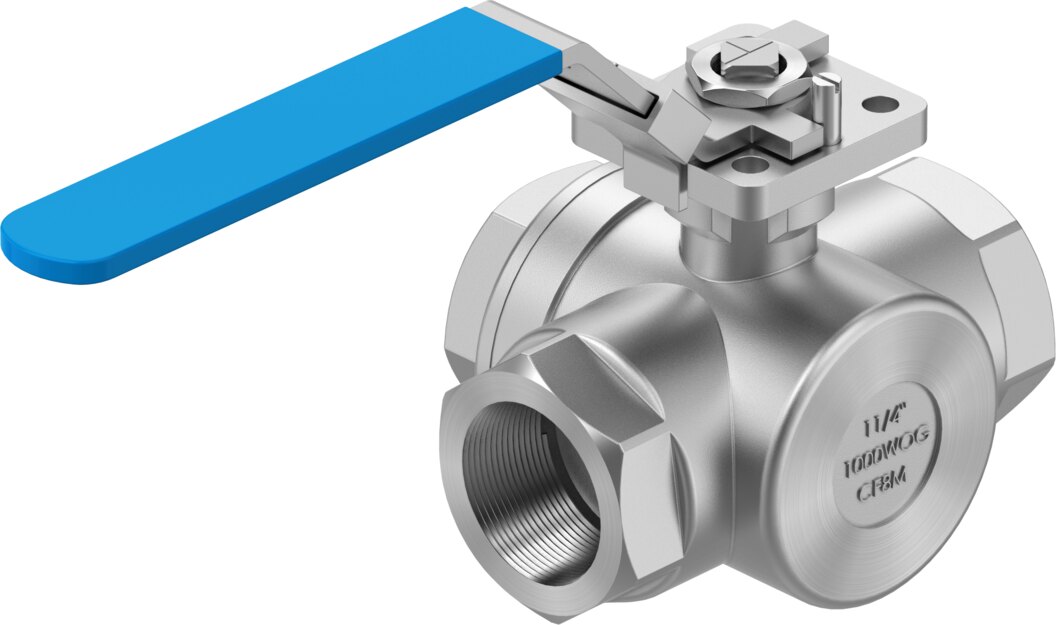

3-Wege-Kugelhahn T-Bohrung Edelstahl 1 1/4 NPT DN 32 PN 63 VZBE-11/4-T-63-F-3T-F05-M-V15V15 - Festo 8096956

Festo ✓ Originalprodukt Neuware

Absperren und Umschalten in Leitungen DN 32 bis PN 63: der 3-Wege-Kugelhahn mit T-Bohrung VZBE-11/4-T-63-F-3T-F05-M-V15V15 aus Edelstahlguss mit Anschluss 1 1/4 NPT. Er nimmt über das Flanschbild F05 nach ISO 5211 einen Schwenkantrieb auf. Medien von -20 bis 200 °C.

Netto
311,12 €
zzgl. MwSt.
370,23 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8096956
Hersteller-Nr. VZBE-11/4-T-63-F-3T-F05-M-V15V15
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der 3-Wege-Kugelhahn mit T-Bohrung VZBE-11/4-T-63-F-3T-F05-M-V15V15 sperrt Rohrleitungen der Nennweite DN 32 ab und ist für Nenndruck PN 63 ausgelegt.

Das spricht für den Typ

  • Nenndruck PN 63 für das Armaturgehäuse
  • Gehäuse und Kugel aus Edelstahlguss 1.4408
  • Medien von -20 bis 200 °C
  • Explosionsschutz ATEX für Zone 1, 2, 21 und 22
  • Anschlussflansch F05 nach ISO 5211 für den direkten Antriebsanbau
  • Losbrechmoment 33 Nm bei Nenndruck als Basis für die Antriebsauslegung

Einsatz

Geeignet für Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Die Einbaulage ist frei wählbar. Der VZBE-Typ 8096956 ist für ATEX-Zonen 1, 2, 21 und 22 zugelassen. Ein passender Schwenkantrieb wird über die ISO-5211-Schnittstelle direkt aufgesetzt.

Technische Daten

MerkmalWert
TypVZBE-11/4-T-63-F-3T-F05-M-V15V15
Festo-Teilenummer8096956
Konstruktiver AufbauT-Bohrung
Betätigungsartmechanisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss Armatur1 1/4 NPT
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF05
Innen-Ø25 mm
Nennweite DN32
Ventilfunktion3/2
Strömungsrichtungreversibel
Nenndruck Armatur PN63
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN33 Nm
Basierend auf NormISO 5211
MediumDampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten
Mediumstemperatur-20 bis 200 °C
Durchfluss Kv Typ T eck10,6 m³/h
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseEdelstahlguss
Werkstoffnummer Gehäuse1.4408
Werkstoff SitzdichtungPTFE
Werkstoff DichtungenPTFE
Werkstoff KugelEdelstahlguss
Werkstoffnummer Kugel1.4408
Werkstoff Wellehochlegierter Stahl rostfrei
Werkstoffnummer Welle1.4401
Produktgewicht2400 g
ZulassungCRN
CE-Zeichen (siehe Konformitätserklärung)nach EU-Druckgeräte-Richtlinie
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZBE-11/4-T-63-F-3T-F05-M-V15V15
EAN4052568453589
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
GewindeNPT 1 1/4
Nennweite DN [mm]32
Nenndruck PN [bar]63
DichtmaterialPTFE
GehäusewerkstoffEdelstahl 1.4408
Funktion3/2
Bauart3-Wege-Kugelhahn, T-Bohrung
Medientemperatur [°C]-20 bis 200
NormDIN EN ISO 5211
SerieVZBE
