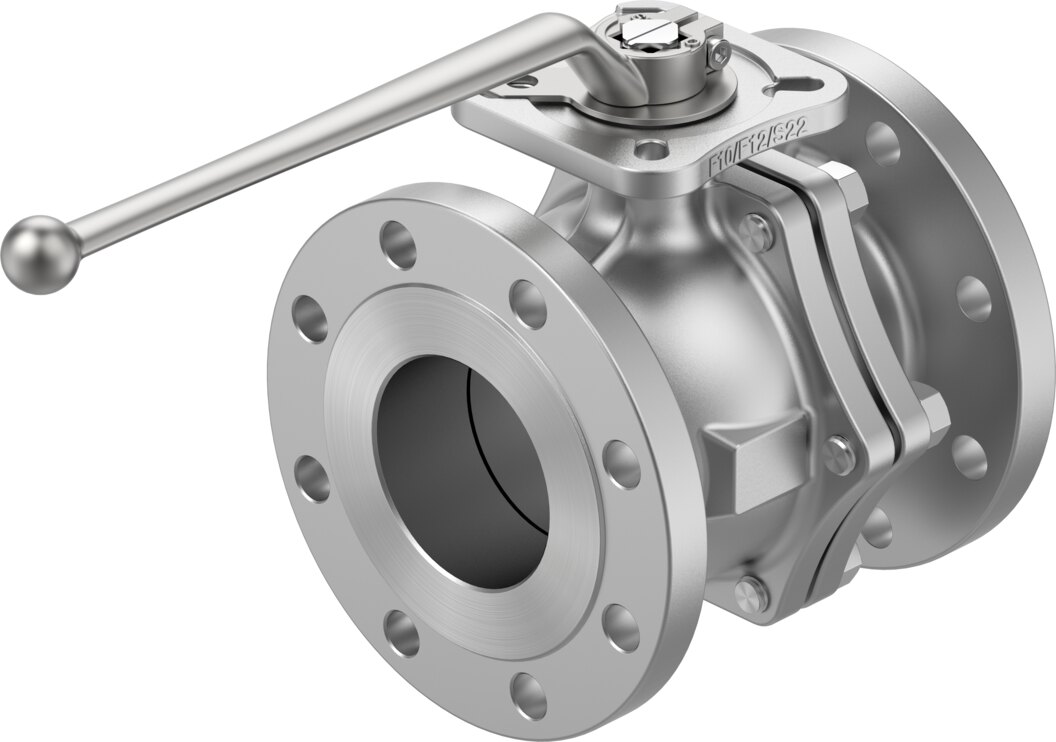

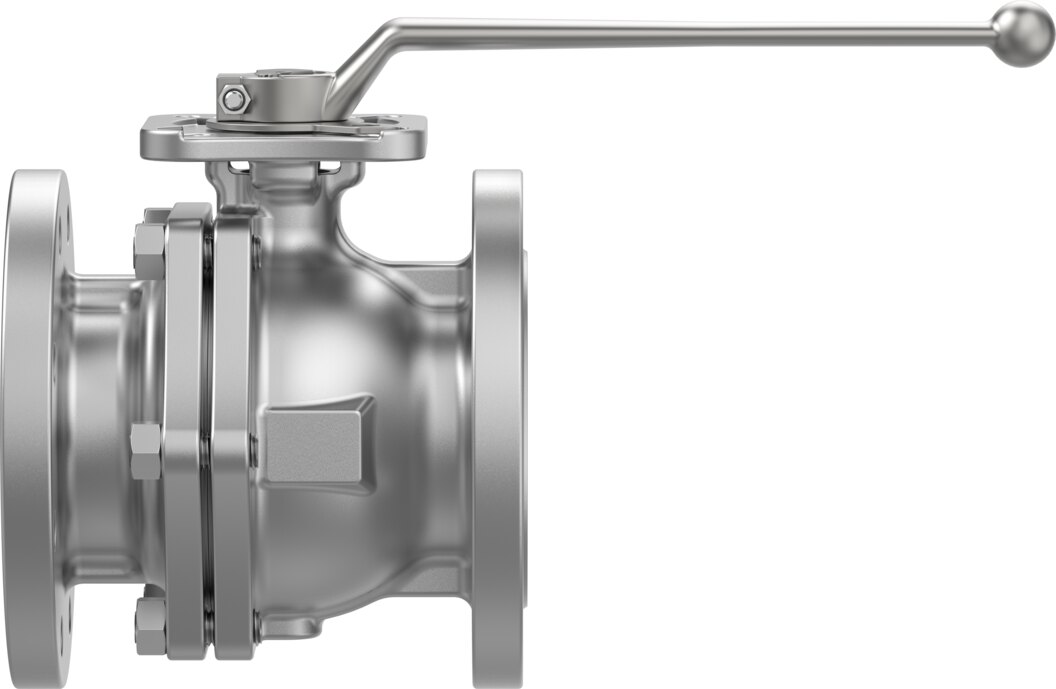

2-Wege-Kugelhahn Edelstahl Flansch ANSI Klasse 150 DN 100 PN 20 VZBF-4-P1-20-D-2-F1012-M-V15V15 - Festo 8097475
Der 2-Wege-Kugelhahn VZBF-4-P1-20-D-2-F1012-M-V15V15 für Leitungen DN 100 hält Nenndruck PN 20 und ist mit Anschluss Flansch nach ANSI B16,5 Klasse 150 ausgeführt. Er nimmt über das Flanschbild F1012 nach ISO 5211 einen Schwenkantrieb auf, der Durchfluss liegt bei Kv 1707 m³/h. Medien von -20 bis 200 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Für Prozessleitungen DN 100 bis PN 20 liefert der 2-Wege-Kugelhahn VZBF-4-P1-20-D-2-F1012-M-V15V15 eine Absperrung mit Flansch nach ANSI B16,5 Klasse 150-Anschluss und Flansch nach ISO 5211. VZBF-4-P1-20-D-2-F1012-M-V15V15 erreicht Kv 1707 m³/h.
Das spricht für den Typ
- Durchfluss Kv 1707 m³/h bei Nennweite DN 100
- Armatur für Nenndruck PN 20
- Anschlussflansch F1012 nach ISO 5211 für den direkten Antriebsanbau
- Losbrechmoment 130 Nm bei Nenndruck als Basis für die Antriebsauslegung
- Mediumstemperatur -20 bis 200 °C
- Gehäuse und Kugel aus Edelstahlguss 1.4408
Einsatz
Geeignet für Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Einbaulage beliebig. ATEX-Explosionsschutz: Zonen 1, 2, 21 und 22. Für die Automatisierung den Schwenkantrieb nach dem Losbrechmoment auslegen.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VZBF-4-P1-20-D-2-F1012-M-V15V15 |
| Festo-Teilenummer | 8097475 |
| Konstruktiver Aufbau | 2-Wege-Kugelhahn |
| Betätigungsart | mechanisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | Flansch nach ANSI B16,5 Klasse 150 |
| Schaltstellungsanzeige | Schlitzrichtung = Durchflussrichtung |
| Flanschbohrbild | F1012 |
| Innen-Ø | 98 mm |
| Nennweite DN | 100 |
| Ventilfunktion | 2/2 |
| Strömungsrichtung | reversibel |
| Nenndruck Armatur PN | 20 |
| Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN | 130 Nm |
| Basierend auf Norm | ISO 5211 |
| Medium | Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten |
| Mediumstemperatur | -20 bis 200 °C |
| Durchfluss Kv | 1707 m³/h |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | Edelstahlguss |
| Werkstoffnummer Gehäuse | 1.4408 |
| Werkstoff Sitzdichtung | PTFE, PTFE, modifiziert |
| Werkstoff Dichtungen | FPM, Grafit, PCTFE, PTFE |
| Werkstoff Kugel | Edelstahlguss |
| Werkstoffnummer Kugel | 1.4408 |
| Werkstoff Welle | hochlegierter Stahl rostfrei |
| Werkstoffnummer Welle | 1.4401 |
| Produktgewicht | 29000 g |
| Zulassung | API607, CRN |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Druckgeräte-Richtlinie |
| Explosionsschutz | Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Korrosionsbeständigkeitsklasse KBK | 4 - besonders starke Korrosionsbeanspruchung |
| Hersteller | Festo |
| Hersteller-Nr. | VZBF-4-P1-20-D-2-F1012-M-V15V15 |
| EAN | 4052568453695 |
| Zolltarifnummer | 84818081 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl 1.4408 |
| Nennweite DN [mm] | 100 |
| Nenndruck PN [bar] | 20 |
| Dichtmaterial | FKM, PCTFE, PTFE, Grafit |
| Gehäusewerkstoff | Edelstahl 1.4408 |
| Funktion | 2/2 |
| Bauart | 2-Wege-Kugelhahn |
| Medientemperatur [°C] | -20 bis 200 |
| Norm | DIN EN ISO 5211 |
| Serie | VZBF |
