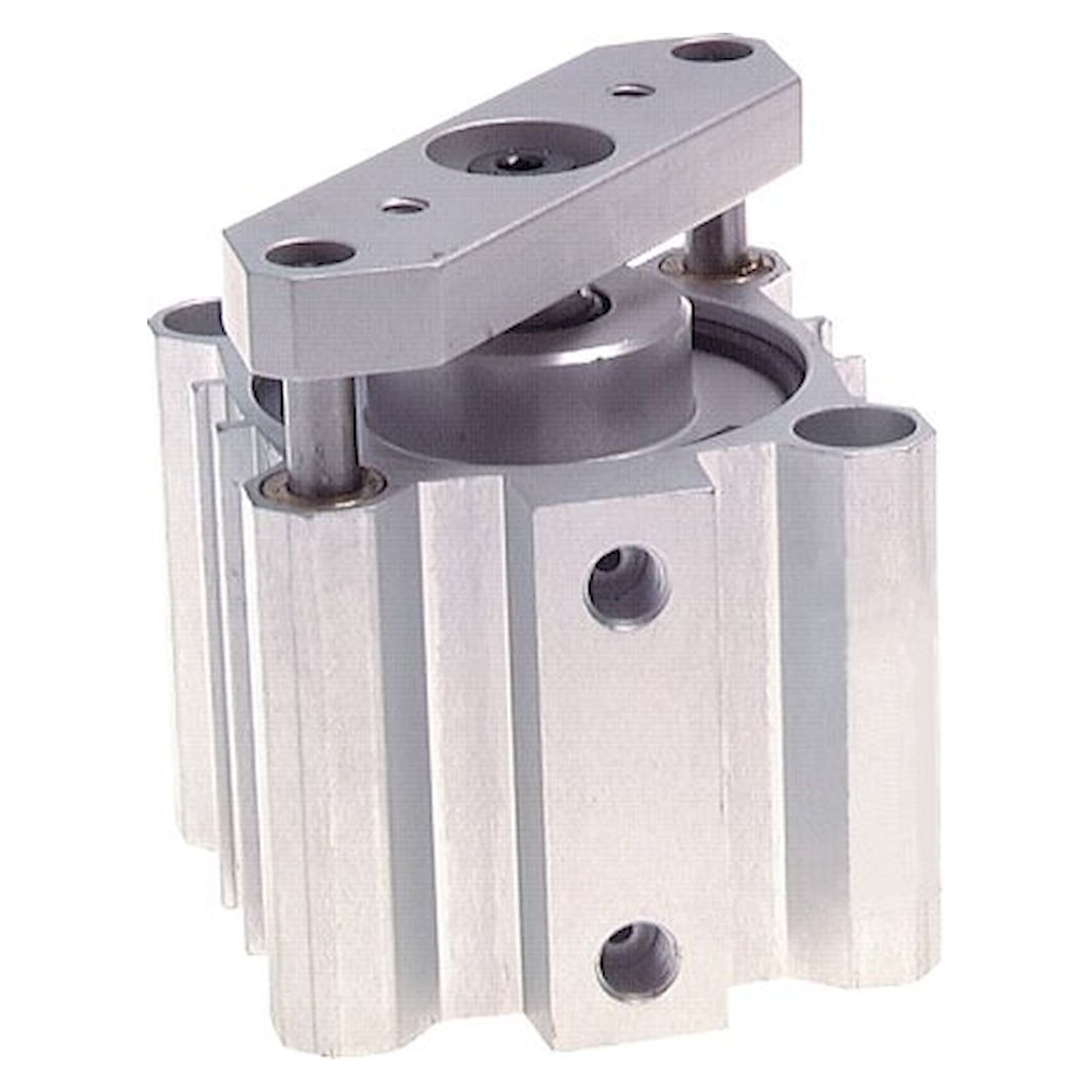

Kurzhubzylinder verdrehgesichert, doppeltwirkend, Kolben-Ø 63 mm, Hub 40 mm, Magnetkolben, G 1/8 - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Kolben-Ø 63 mm und 40 mm Hub ergeben bei 6 bar rechnerisch 1,9 kN Druckkraft auf kleinstem Bauraum. Dank Magnetkolben lässt sich die Position mit Zylinderschaltern Typ G abfragen. Bis 10 bar Betriebsdruck, Zylinderrohr aus eloxiertem Aluminium, Kolbenstange aus 1.4305.

Netto
244,06 €
zzgl. MwSt.
290,43 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-273458
Hersteller-Nr. NDM 63/40 A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Kolbenfläche 31,2 cm², Hub 40 mm: der verdrehgesicherte Kurzhubzylinder erzeugt rechnerisch 1,9 kN bei 6 bar und 3,1 kN bei 10 bar Betriebsdruck. Der 63-mm-Kolben arbeitet doppeltwirkend, Aus- und Einfahren laufen beide über Druckluft.

Vorteile

  • Kraft in beide Richtungen aus Druckluft, 1,9 kN Druckkraft bei 6 bar (rechnerisch)
  • Verdrehgesichert, Gewinde C2 M 6 für den Anbau
  • Positionsabfrage über Magnetkolben und Zylinderschalter Typ G
  • NBR-Dichtungen für -20 bis +80 °C
  • Betriebsdruck bis 10 bar, Druckluftanschluss G 1/8

Abmessungen

Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.

Maß A89,0 mm
Maß B80 mm
Maß D16 mm
Maß E38,5 mm
Maß F9,0 mm
Maß G14,0 mm
Maß H46,0 mm
Maß I62 mm
Maß J11,0 mm
Maß K62 mm
Maß L42,0 mm
Maß N60,0 mm
Maß Q8,8 mm
Maß S80,0 mm
Maß T14 mm
Maß U8,0 mm
Maß V13 mm
Maß W7,0 mm
Maß X50 mm
Maß Y22 mm
Maß Z30 mm
Maß AA15,0 mm
Maß AB12 mm

Einsatz

Typische Aufgaben sind Spannen und Positionieren von Werkstücken, Stopper in Förderstrecken oder kurze Pressvorgänge mit 40 mm Hub.

Technische Daten

BauartKurzhubzylinder, verdrehgesichert
Funktiondoppeltwirkend
Kolben-Ø63 mm
Hub40 mm
Ausführungmit Magnetkolben
Gewinde C2M 6
Druckluftanschluss PG 1/8
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf- und FußplatteAluminium eloxiert / Messing
ZylinderrohrAluminium eloxiert
Kolbenstange1.4305
DichtungNBR
ZylinderschaltertypG
Kolbenfläche (rechnerisch)31,2 cm²
Druckkraft bei 6 bar (rechnerisch)1,9 kN
Druckkraft bei 10 bar (rechnerisch)3,1 kN
Gewicht1,0 kg
Zolltarifnummer84799070
HerstellerFluidics equipment
Hersteller-Nr.NDM 63/40 A
EAN4050571524883
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
BauformKurzhubzylinder
Kolben-Ø [mm]63
Hub [mm]40
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/8
Temperatur (max.)80
