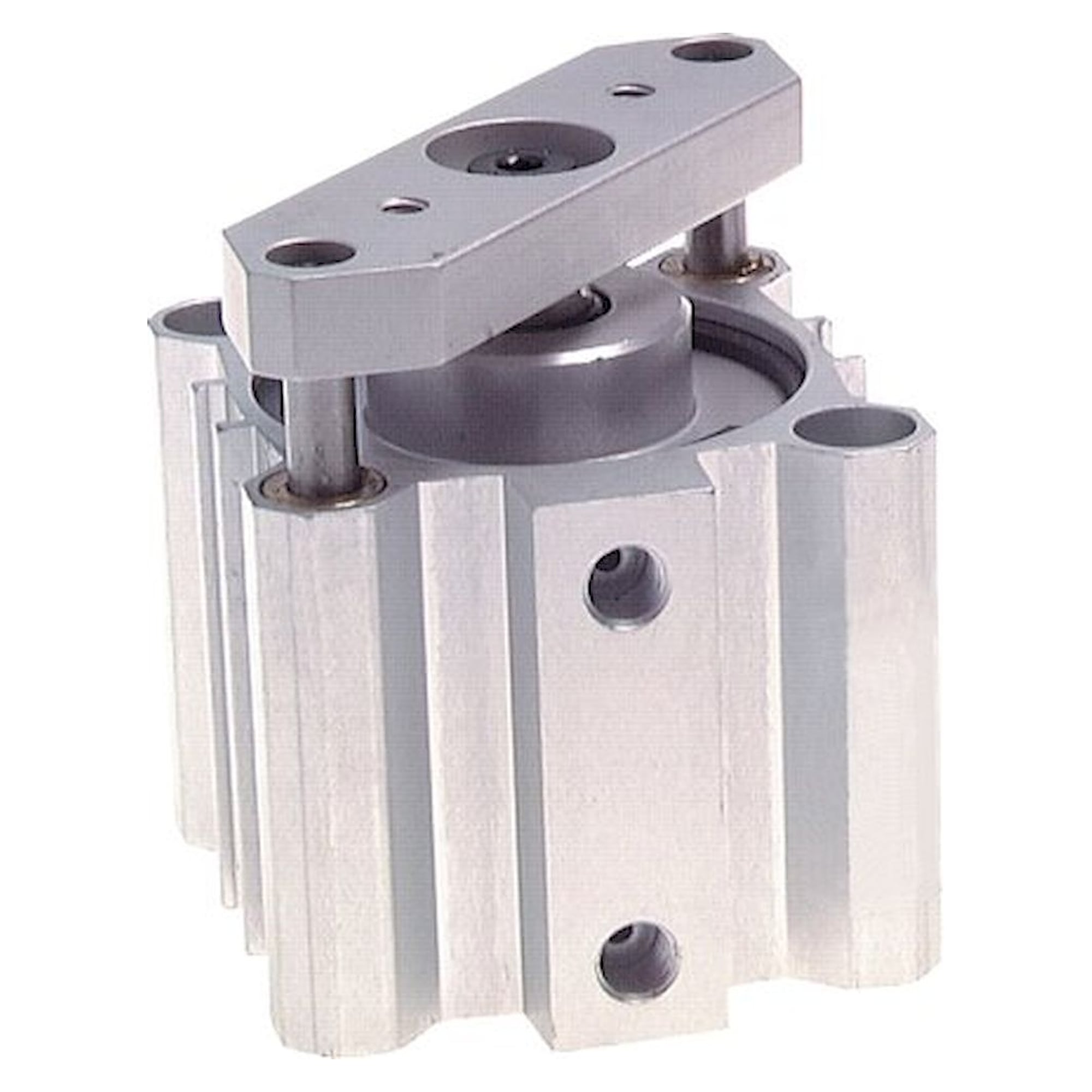

Kurzhubzylinder verdrehgesichert, doppeltwirkend, Kolben-Ø 32 mm, Hub 80 mm, Magnetkolben, G 1/8 - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Der verdrehgesicherte Kurzhubzylinder mit Kolben-Ø 32 mm schiebt bei 6 bar rechnerisch mit 483 N, der Hub beträgt 80 mm. Ein Magnetkolben ist eingebaut, passende Zylinderschalter sind vom Typ G. Betriebsdruck bis 10 bar, NBR-Dichtungen für -20 bis +80 °C.

Netto
154,58 €
zzgl. MwSt.
183,95 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-047082
Hersteller-Nr. NDM 32/80 A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit Kolben-Ø 32 mm und 80 mm Hub ist dieser Kurzhubzylinder für kurze, kräftige Bewegungen gebaut. Rechnerisch stehen bei 6 bar 483 N Druckkraft zur Verfügung, bei maximal 10 bar 804 N.

Vorteile

  • Kraft in beide Richtungen aus Druckluft, 483 N Druckkraft bei 6 bar (rechnerisch)
  • Verdrehsicherung, Anbau über Gewinde C2 M 5
  • Positionsabfrage über Magnetkolben und Zylinderschalter Typ G
  • NBR-Dichtungen für -20 bis +80 °C
  • Bis 10 bar zulässig, Anschluss G 1/8

Abmessungen

Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.

Maß A51,0 mm
Maß B46 mm
Maß D12 mm
Maß E24,5 mm
Maß F5,8 mm
Maß G9,0 mm
Maß H27,0 mm
Maß I32 mm
Maß J11,5 mm
Maß K36 mm
Maß L39,5 mm
Maß N34,0 mm
Maß Q5,7 mm
Maß S48,0 mm
Maß T12 mm
Maß U5,0 mm
Maß V10 mm
Maß W6,0 mm
Maß X28 mm
Maß Y17 mm
Maß Z20 mm
Maß AA11,0 mm
Maß AB10 mm

Einsatz

Kurzhubzylinder dieser Größe eignen sich zum Spannen, Stoppen, Auswerfen und Prägen in Vorrichtungen, wo nur 80 mm Weg gebraucht werden und der Bauraum knapp ist.

Technische Daten

BauartKurzhubzylinder, verdrehgesichert
Funktiondoppeltwirkend
Kolben-Ø32 mm
Hub80 mm
Ausführungmit Magnetkolben
Gewinde C2M 5
Druckluftanschluss PG 1/8
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf- und FußplatteAluminium eloxiert / Messing
ZylinderrohrAluminium eloxiert
Kolbenstange1.4305
DichtungNBR
ZylinderschaltertypG
Kolbenfläche (rechnerisch)8,0 cm²
Druckkraft bei 6 bar (rechnerisch)483 N
Druckkraft bei 10 bar (rechnerisch)804 N
Gewicht600 g
Zolltarifnummer84799070
HerstellerFluidics equipment
Hersteller-Nr.NDM 32/80 A
EAN4050571524449
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
BauformKurzhubzylinder
Kolben-Ø [mm]32
Hub [mm]80
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/8
Temperatur (max.)80
