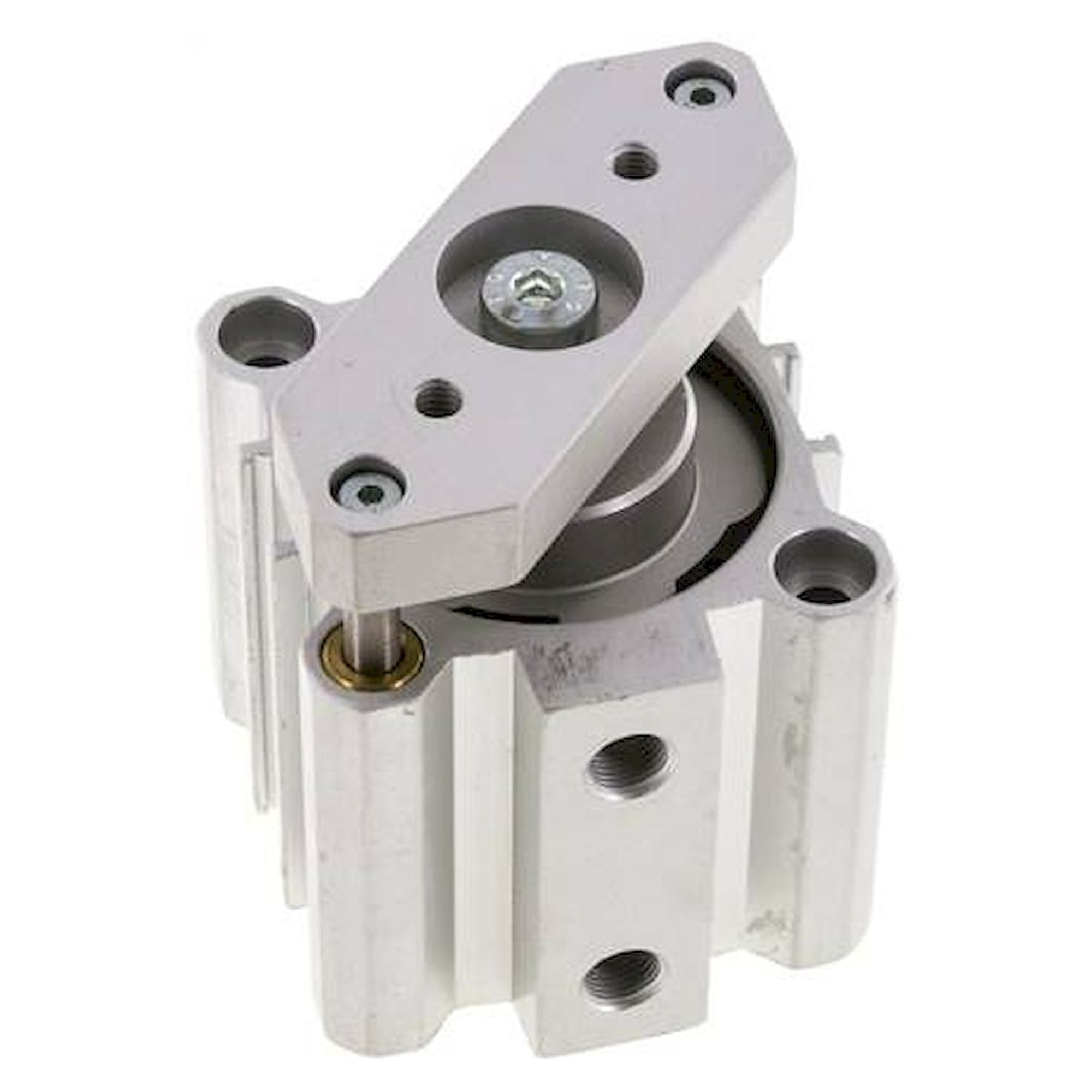

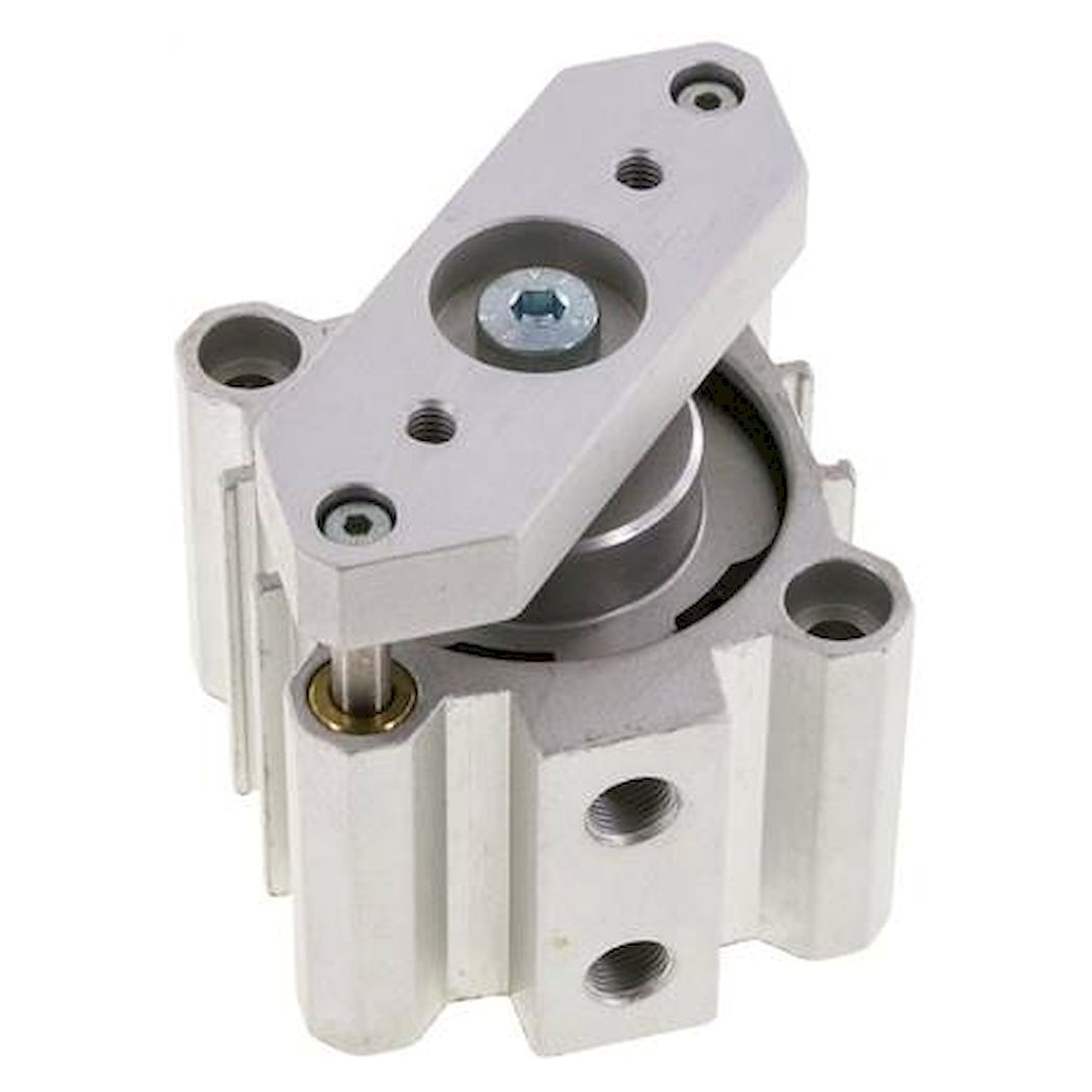

Kurzhubzylinder verdrehgesichert, doppeltwirkend, Kolben-Ø 63 mm, Hub 50 mm, Magnetkolben, G 1/8 - Fluidics equipment
Auf nur 50 mm Hub bringt dieser verdrehgesicherte Kurzhubzylinder mit Kolben-Ø 63 mm rechnerisch 1,9 kN Druckkraft bei 6 bar. Der Magnetkolben erlaubt die Endlagenabfrage mit Zylinderschaltern Typ G. Kolbenstange aus Edelstahl 1.4305, Betriebsdruck max. 10 bar.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Rechnerisch 1,9 kN Druckkraft bei 6 bar liefert der doppeltwirkende Kurzhubzylinder mit 63 mm Kolben. Der Hub von 50 mm hält die Baulänge klein, der Anschluss ist G 1/8.
Das spricht dafür
- Kraft in beide Richtungen aus Druckluft, 1,9 kN Druckkraft bei 6 bar (rechnerisch)
- Verdrehgesichert, Gewinde C2 M 6 für den Anbau
- Magnetkolben für Zylinderschalter Typ G
- Temperaturbereich -20 bis +80 °C mit Dichtungen aus NBR
- Betriebsdruck bis 10 bar, Druckluftanschluss G 1/8
Abmessungen
Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.
| Maß A | 89,0 mm |
|---|---|
| Maß B | 80 mm |
| Maß D | 16 mm |
| Maß E | 38,5 mm |
| Maß F | 9,0 mm |
| Maß G | 14,0 mm |
| Maß H | 46,0 mm |
| Maß I | 62 mm |
| Maß J | 11,0 mm |
| Maß K | 62 mm |
| Maß L | 42,0 mm |
| Maß N | 60,0 mm |
| Maß Q | 8,8 mm |
| Maß S | 80,0 mm |
| Maß T | 14 mm |
| Maß U | 8,0 mm |
| Maß V | 13 mm |
| Maß W | 7,0 mm |
| Maß X | 50 mm |
| Maß Y | 22 mm |
| Maß Z | 30 mm |
| Maß AA | 15,0 mm |
| Maß AB | 12 mm |
Einsatz
Kurzhubzylinder dieser Größe eignen sich zum Spannen, Stoppen, Auswerfen und Prägen in Vorrichtungen, wo nur 50 mm Weg gebraucht werden und der Bauraum knapp ist. Die 1,9 kN sind ein theoretischer Wert aus Kolbenfläche mal Druck, ohne Reibung.
Technische Daten
| Bauart | Kurzhubzylinder, verdrehgesichert |
|---|---|
| Funktion | doppeltwirkend |
| Kolben-Ø | 63 mm |
| Hub | 50 mm |
| Ausführung | mit Magnetkolben |
| Gewinde C2 | M 6 |
| Druckluftanschluss P | G 1/8 |
| Betriebsdruck | max. 10 bar |
| Temperaturbereich | -20 bis +80 °C |
| Kopf- und Fußplatte | Aluminium eloxiert / Messing |
| Zylinderrohr | Aluminium eloxiert |
| Kolbenstange | 1.4305 |
| Dichtung | NBR |
| Zylinderschaltertyp | G |
| Kolbenfläche (rechnerisch) | 31,2 cm² |
| Druckkraft bei 6 bar (rechnerisch) | 1,9 kN |
| Druckkraft bei 10 bar (rechnerisch) | 3,1 kN |
| Gewicht | 1,1 kg |
| Zolltarifnummer | 84799070 |
| Hersteller | Fluidics equipment |
| Hersteller-Nr. | NDM 63/50 A |
| EAN | 4050571524906 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Bauform | Kurzhubzylinder |
| Kolben-Ø [mm] | 63 |
| Hub [mm] | 50 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Medium | Druckluft |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | G1/8 |
| Temperatur (max.) | 80 |
