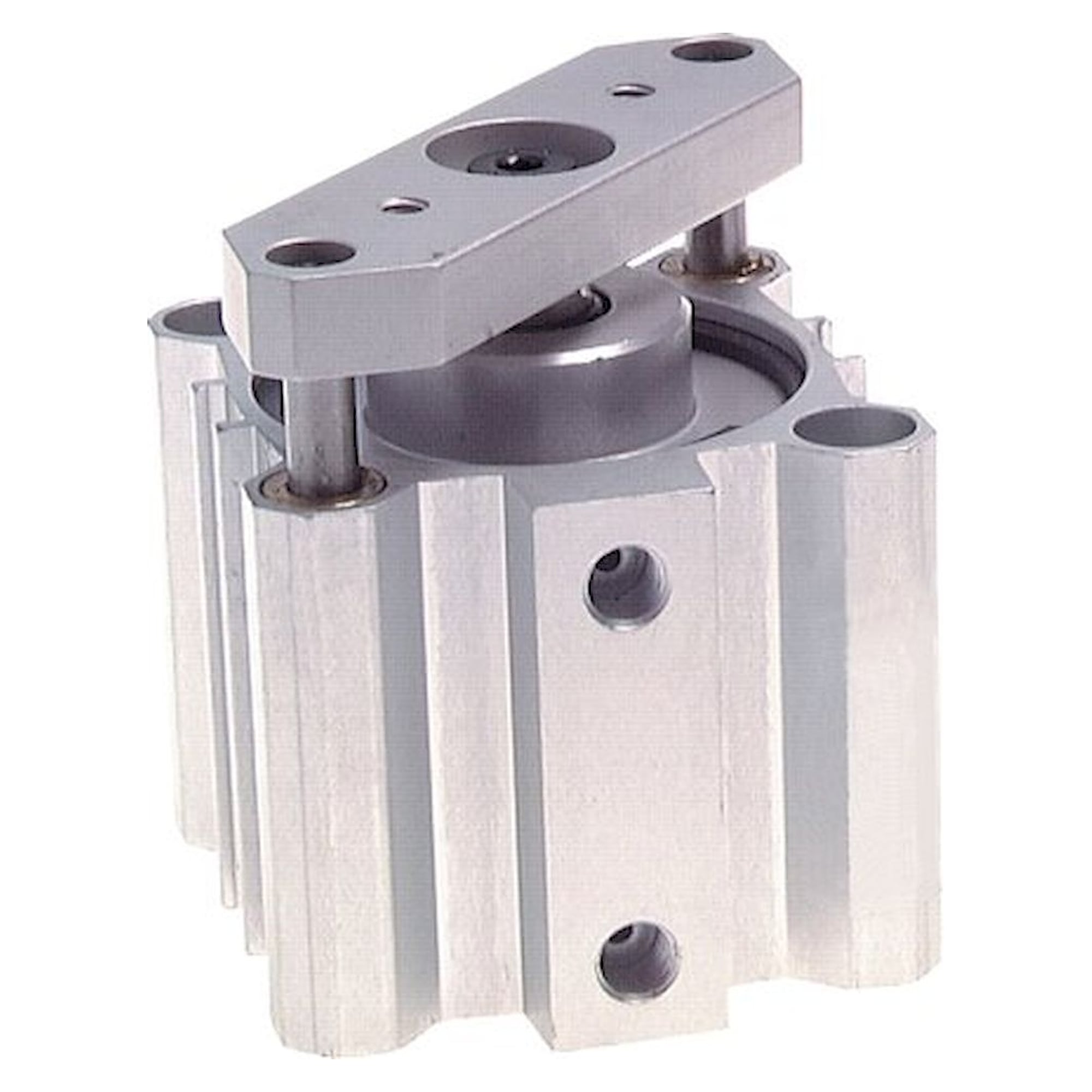

Kurzhubzylinder verdrehgesichert, doppeltwirkend, Kolben-Ø 63 mm, Hub 80 mm, Magnetkolben, G 1/8 - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Kolben-Ø 63 mm und 80 mm Hub ergeben bei 6 bar rechnerisch 1,9 kN Druckkraft auf kleinstem Bauraum. Ein Magnetkolben ist eingebaut, passende Zylinderschalter sind vom Typ G. Betriebsdruck bis 10 bar, NBR-Dichtungen für -20 bis +80 °C.

Netto
256,95 €
zzgl. MwSt.
305,77 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-247698
Hersteller-Nr. NDM 63/80 A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Rechnerisch 1,9 kN Druckkraft bei 6 bar liefert der doppeltwirkende Kurzhubzylinder mit 63 mm Kolben. Der Hub von 80 mm hält die Baulänge klein, der Anschluss ist G 1/8.

Ihre Vorteile

  • Doppeltwirkend, rechnerisch 1,9 kN Druckkraft bei 6 bar
  • Verdrehsicherung, Anbau über Gewinde C2 M 6
  • Positionsabfrage über Magnetkolben und Zylinderschalter Typ G
  • NBR-Dichtungen für -20 bis +80 °C
  • Betriebsdruck bis 10 bar, Druckluftanschluss G 1/8

Abmessungen

Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.

Maß A89,0 mm
Maß B80 mm
Maß D16 mm
Maß E38,5 mm
Maß F9,0 mm
Maß G14,0 mm
Maß H46,0 mm
Maß I62 mm
Maß J11,0 mm
Maß K62 mm
Maß L42,0 mm
Maß N60,0 mm
Maß Q8,8 mm
Maß S80,0 mm
Maß T14 mm
Maß U8,0 mm
Maß V13 mm
Maß W7,0 mm
Maß X50 mm
Maß Y22 mm
Maß Z30 mm
Maß AA15,0 mm
Maß AB12 mm

Einsatz

Eingesetzt wird der Zylinder mit Kolben-Ø 63 mm etwa als Spannelement, Anschlag oder Auswerfer im Vorrichtungs- und Sondermaschinenbau.

Technische Daten

BauartKurzhubzylinder, verdrehgesichert
Funktiondoppeltwirkend
Kolben-Ø63 mm
Hub80 mm
Ausführungmit Magnetkolben
Gewinde C2M 6
Druckluftanschluss PG 1/8
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf- und FußplatteAluminium eloxiert / Messing
ZylinderrohrAluminium eloxiert
Kolbenstange1.4305
DichtungNBR
ZylinderschaltertypG
Kolbenfläche (rechnerisch)31,2 cm²
Druckkraft bei 6 bar (rechnerisch)1,9 kN
Druckkraft bei 10 bar (rechnerisch)3,1 kN
Gewicht1,3 kg
Zolltarifnummer84799070
HerstellerFluidics equipment
Hersteller-Nr.NDM 63/80 A
EAN4050571524937
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
BauformKurzhubzylinder
Kolben-Ø [mm]63
Hub [mm]80
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/8
Temperatur (max.)80
