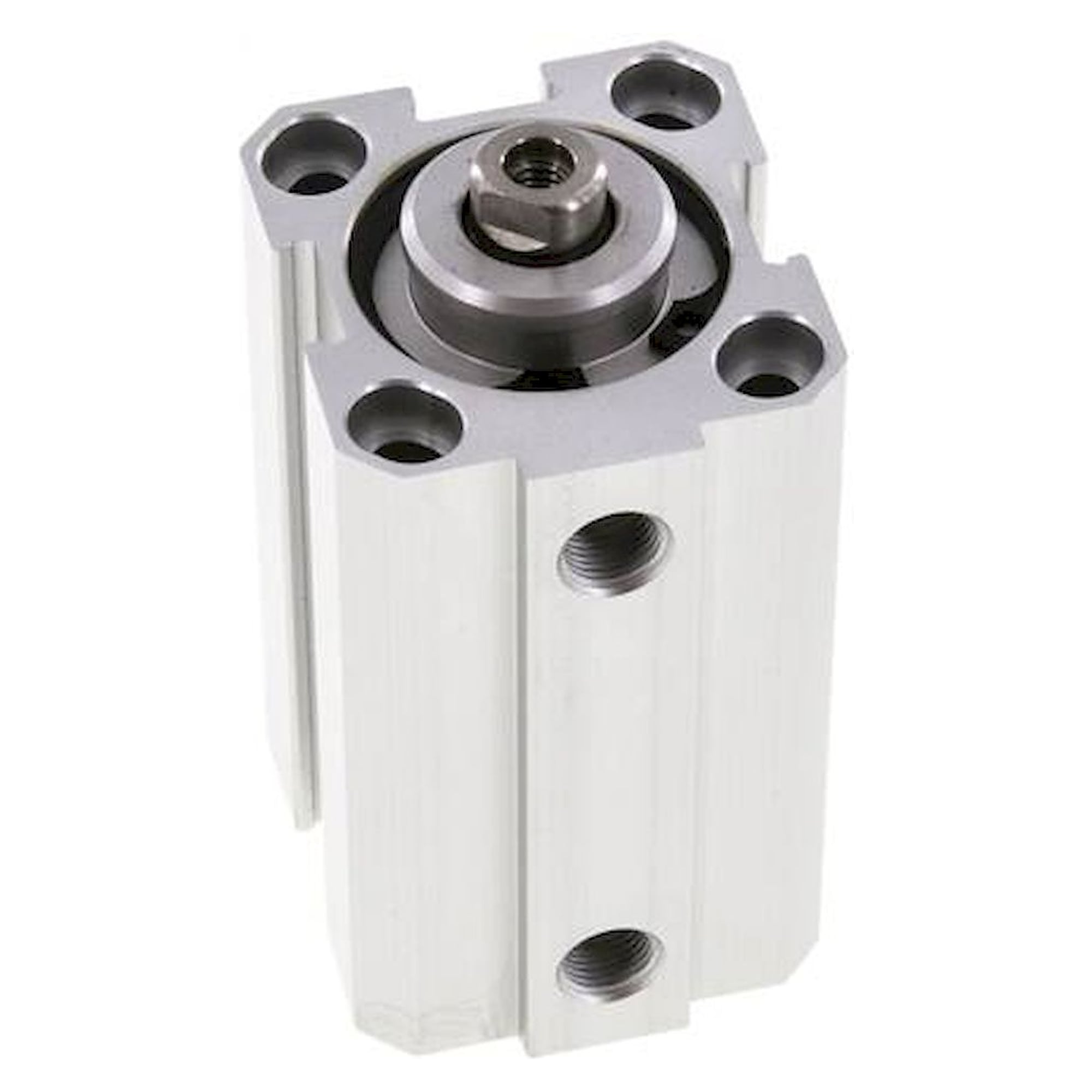

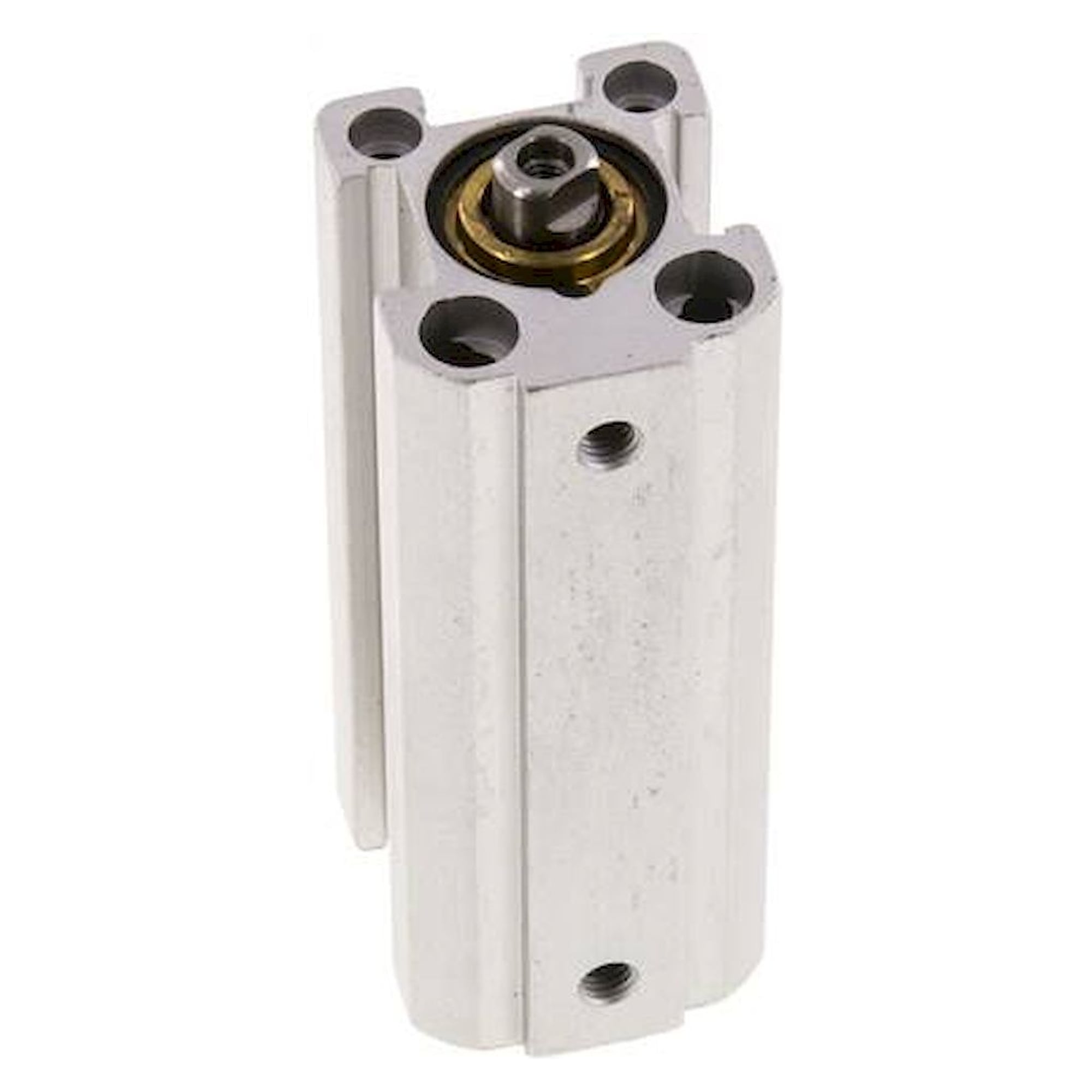

Kurzhubzylinder doppeltwirkend, Kolben-Ø 50 mm, Hub 15 mm, ohne Magnetkolben, G 1/8 - Fluidics equipment
Der Kurzhubzylinder mit Kolben-Ø 50 mm schiebt bei 6 bar rechnerisch mit 1,2 kN, der Hub beträgt 15 mm. Ohne Magnetkolben, passend für Anwendungen ohne Endlagenabfrage. Betriebsdruck bis 10 bar, NBR-Dichtungen für -20 bis +80 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Kolbenfläche 19,6 cm², Hub 15 mm: der Kurzhubzylinder erzeugt rechnerisch 1,2 kN bei 6 bar und 2,0 kN bei 10 bar Betriebsdruck. Der 50-mm-Kolben arbeitet doppeltwirkend, Aus- und Einfahren laufen beide über Druckluft.
Das spricht dafür
- Doppeltwirkend, rechnerisch 1,2 kN Druckkraft bei 6 bar
- Kolbenstangengewinde M 8, Stange aus 1.4305
- Temperaturbereich -20 bis +80 °C mit Dichtungen aus NBR
- Betriebsdruck bis 10 bar, Druckluftanschluss G 1/8
Abmessungen
Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.
| Maß A | 70,0 mm |
|---|---|
| Maß B | 65 mm |
| Maß D | 16 mm |
| Maß F | 6,8 mm |
| Maß G | 11,0 mm |
| Maß H | 37,5 mm |
| Maß I | 50 mm |
| Maß J | 11,5 mm |
| Maß K | 50,0 mm |
| Maß L | 34,5 mm |
| Maß N | 50,0 mm |
| Maß Q | 6,8 mm |
| Maß S | 65,0 mm |
| Maß T | 12 mm |
| Maß V | 13 mm |
| Maß W | 7,5 mm |
| Maß X | 42 mm |
| Maß Y | 22 mm |
| Maß Z | 30 mm |
| Maß AA | 13,5 mm |
| Maß AB | 12 mm |
Einsatz
Typische Aufgaben sind Spannen und Positionieren von Werkstücken, Stopper in Förderstrecken oder kurze Pressvorgänge mit 15 mm Hub. Die 1,2 kN sind ein theoretischer Wert aus Kolbenfläche mal Druck, ohne Reibung.
Technische Daten
| Bauart | Kurzhubzylinder |
|---|---|
| Funktion | doppeltwirkend |
| Kolben-Ø | 50 mm |
| Hub | 15 mm |
| Ausführung | ohne Magnetkolben |
| Kolbenstangengewinde C1 | M 8 |
| Druckluftanschluss P | G 1/8 |
| Betriebsdruck | max. 10 bar |
| Temperaturbereich | -20 bis +80 °C |
| Kopf- und Fußplatte | Aluminium eloxiert / Messing |
| Zylinderrohr | Aluminium eloxiert |
| Kolbenstange | 1.4305 |
| Dichtung | NBR |
| Zylinderschaltertyp | G |
| Kolbenfläche (rechnerisch) | 19,6 cm² |
| Druckkraft bei 6 bar (rechnerisch) | 1,2 kN |
| Druckkraft bei 10 bar (rechnerisch) | 2,0 kN |
| Gewicht | 400 g |
| Zolltarifnummer | 84799070 |
| Hersteller | Fluidics equipment |
| Hersteller-Nr. | ND 50/15 |
| EAN | 4050571523374 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Bauform | Kurzhubzylinder |
| Kolben-Ø [mm] | 50 |
| Hub [mm] | 15 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Medium | Druckluft |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | G1/8 |
| Temperatur (max.) | 80 |
