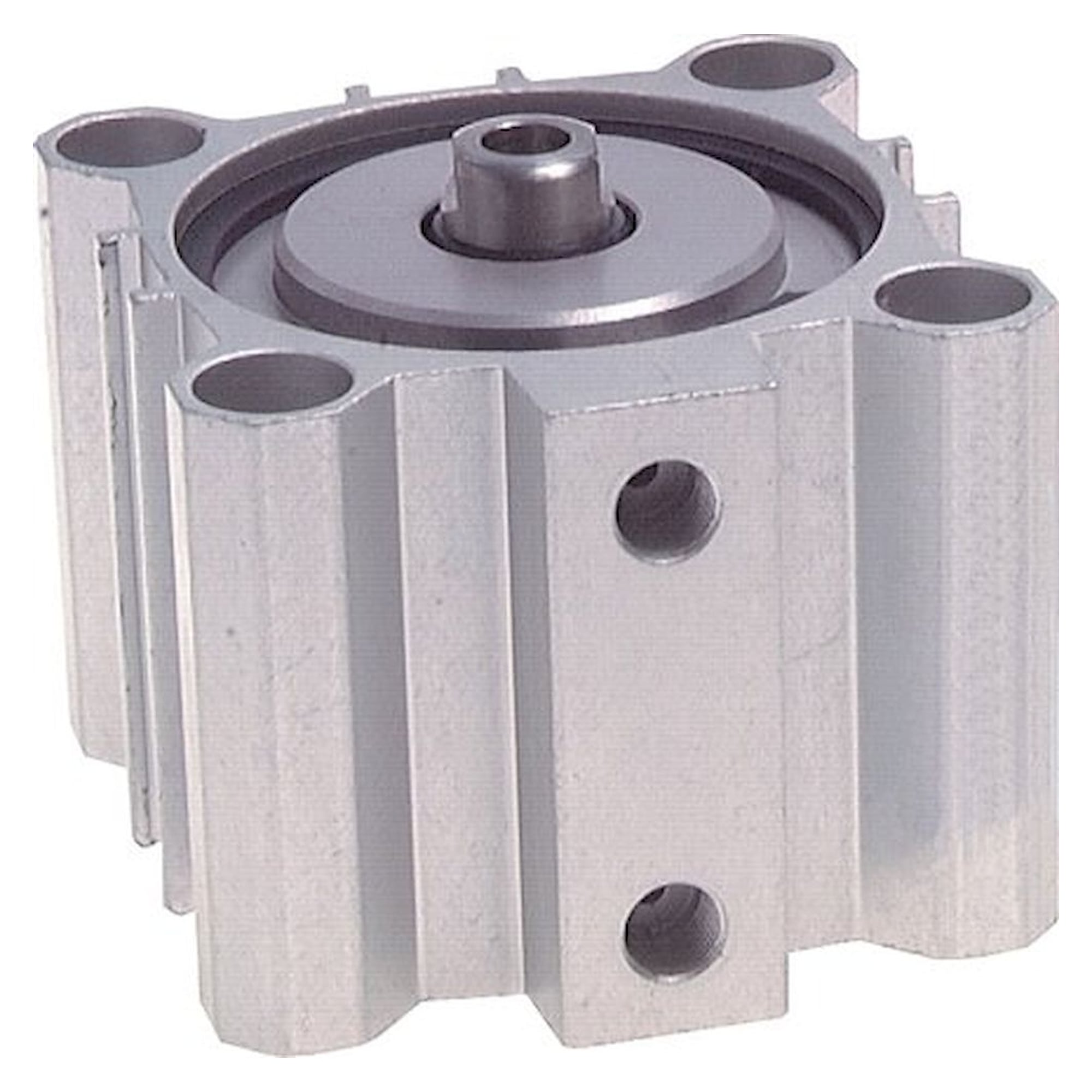

Kurzhubzylinder doppeltwirkend, Kolben-Ø 12 mm, Hub 10 mm, ohne Magnetkolben, M 5 - Fluidics equipment
Der Kurzhubzylinder mit Kolben-Ø 12 mm schiebt bei 6 bar rechnerisch mit 68 N, der Hub beträgt 10 mm. Ohne Magnetkolben, passend für Anwendungen ohne Endlagenabfrage. Kolbenstange aus Edelstahl 1.4305, Betriebsdruck max. 10 bar.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Rechnerisch 68 N Druckkraft bei 6 bar liefert der doppeltwirkende Kurzhubzylinder mit 12 mm Kolben. Der Hub von 10 mm hält die Baulänge klein, der Anschluss ist M 5.
Ihre Vorteile
- Kraft in beide Richtungen aus Druckluft, 68 N Druckkraft bei 6 bar (rechnerisch)
- Kolbenstange aus Edelstahl 1.4305 mit Gewinde M 3
- NBR-Dichtungen für -20 bis +80 °C
- Bis 10 bar zulässig, Anschluss M 5
Abmessungen
Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.
| Maß A | 25,0 mm |
|---|---|
| Maß B | 25 mm |
| Maß D | 6 mm |
| Maß F | 3,7 mm |
| Maß G | 5,6 mm |
| Maß J | 5,5 mm |
| Maß K | 15,5 mm |
| Maß L | 17,0 mm |
| Maß Q | 3,5 mm |
| Maß T | 6 mm |
| Maß V | 5 mm |
| Maß W | 3,5 mm |
Einsatz
Kurzhubzylinder dieser Größe eignen sich zum Spannen, Stoppen, Auswerfen und Prägen in Vorrichtungen, wo nur 10 mm Weg gebraucht werden und der Bauraum knapp ist.
Technische Daten
| Bauart | Kurzhubzylinder |
|---|---|
| Funktion | doppeltwirkend |
| Kolben-Ø | 12 mm |
| Hub | 10 mm |
| Ausführung | ohne Magnetkolben |
| Kolbenstangengewinde C1 | M 3 |
| Druckluftanschluss P | M 5 |
| Betriebsdruck | max. 10 bar |
| Temperaturbereich | -20 bis +80 °C |
| Kopf- und Fußplatte | Aluminium eloxiert / Messing |
| Zylinderrohr | Aluminium eloxiert |
| Kolbenstange | 1.4305 |
| Dichtung | NBR |
| Zylinderschaltertyp | G |
| Kolbenfläche (rechnerisch) | 1,1 cm² |
| Druckkraft bei 6 bar (rechnerisch) | 68 N |
| Druckkraft bei 10 bar (rechnerisch) | 113 N |
| Gewicht | 35 g |
| Zolltarifnummer | 84799070 |
| Hersteller | Fluidics equipment |
| Hersteller-Nr. | ND 12/10 |
| EAN | 4050571522766 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Bauform | Kurzhubzylinder |
| Kolben-Ø [mm] | 12 |
| Hub [mm] | 10 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Medium | Druckluft |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | M5 |
| Temperatur (max.) | 80 |
