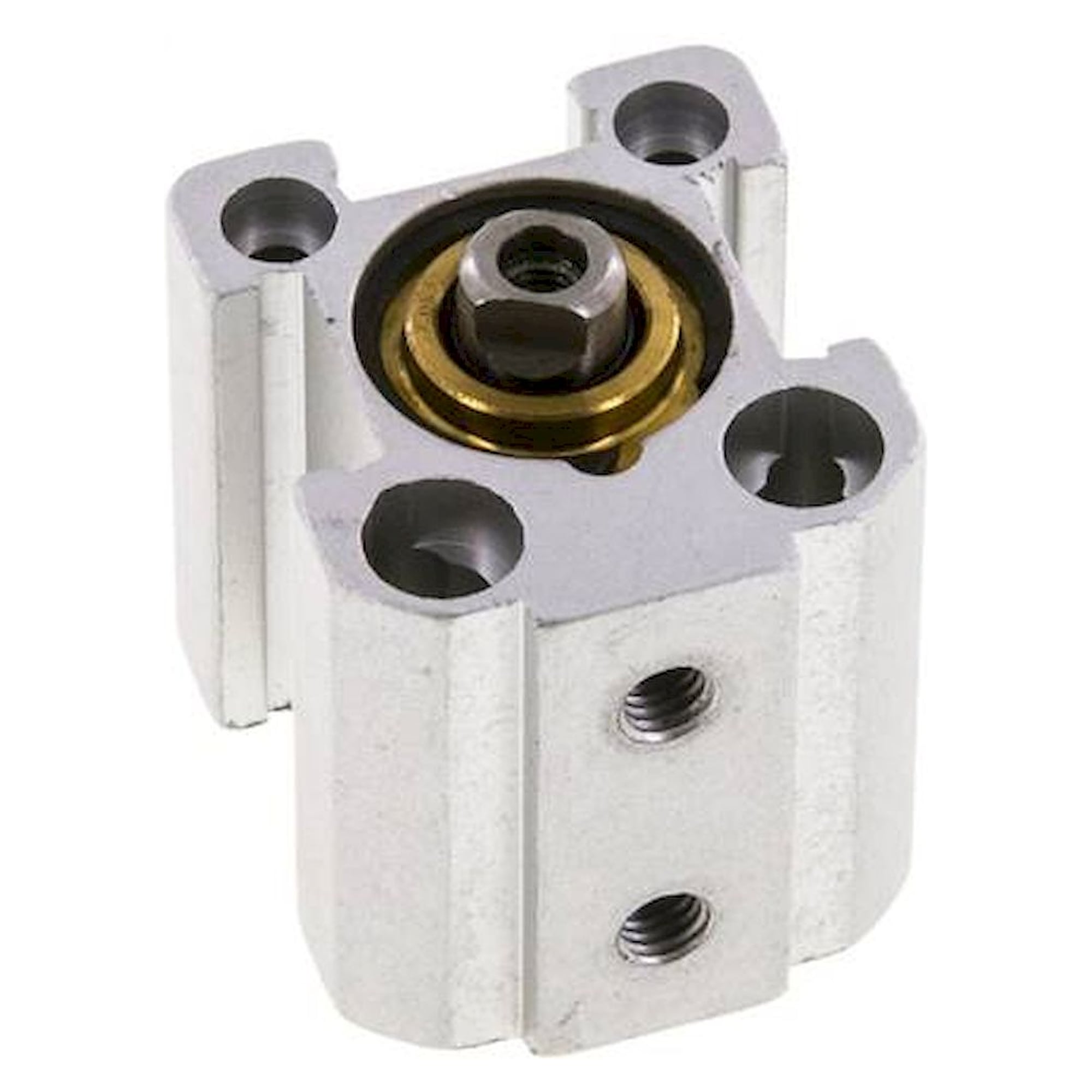

Kurzhubzylinder doppeltwirkend, Kolben-Ø 16 mm, Hub 5 mm, ohne Magnetkolben, M 5 - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Kolben-Ø 16 mm und 5 mm Hub ergeben bei 6 bar rechnerisch 121 N Druckkraft auf kleinstem Bauraum. Die Ausführung ohne Magnetkolben genügt, wo keine Positionsabfrage nötig ist. Betriebsdruck bis 10 bar, NBR-Dichtungen für -20 bis +80 °C.

Netto
46,11 €
zzgl. MwSt.
54,87 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-009751
Hersteller-Nr. ND 16/5
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Kolbenfläche 2,0 cm², Hub 5 mm: der Kurzhubzylinder erzeugt rechnerisch 121 N bei 6 bar und 201 N bei 10 bar Betriebsdruck. Der 16-mm-Kolben arbeitet doppeltwirkend, Aus- und Einfahren laufen beide über Druckluft.

Das spricht dafür

  • Doppeltwirkend, rechnerisch 121 N Druckkraft bei 6 bar
  • Kolbenstangengewinde M 4, Stange aus 1.4305
  • NBR-Dichtungen für -20 bis +80 °C
  • Betriebsdruck bis 10 bar, Druckluftanschluss M 5

Abmessungen

Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.

Maß A34,0 mm
Maß B30 mm
Maß D8 mm
Maß F4,7 mm
Maß G7,5 mm
Maß H19,0 mm
Maß I18 mm
Maß J8,0 mm
Maß L27,0 mm
Maß M12,0 mm
Maß N20,0 mm
Maß O10,0 mm
Maß Q4,6 mm
Maß R3,5 mm
Maß S32,0 mm
Maß T8 mm
Maß V6 mm
Maß W4,5 mm

Einsatz

Eingesetzt wird der Zylinder mit Kolben-Ø 16 mm etwa als Spannelement, Anschlag oder Auswerfer im Vorrichtungs- und Sondermaschinenbau. Die 121 N sind ein theoretischer Wert aus Kolbenfläche mal Druck, ohne Reibung.

Technische Daten

BauartKurzhubzylinder
Funktiondoppeltwirkend
Kolben-Ø16 mm
Hub5 mm
Ausführungohne Magnetkolben
Kolbenstangengewinde C1M 4
Druckluftanschluss PM 5
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf- und FußplatteAluminium eloxiert / Messing
ZylinderrohrAluminium eloxiert
Kolbenstange1.4305
DichtungNBR
ZylinderschaltertypG
Kolbenfläche (rechnerisch)2,0 cm²
Druckkraft bei 6 bar (rechnerisch)121 N
Druckkraft bei 10 bar (rechnerisch)201 N
Gewicht65 g
Zolltarifnummer84799070
HerstellerFluidics equipment
Hersteller-Nr.ND 16/5
EAN4050571522902
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
BauformKurzhubzylinder
Kolben-Ø [mm]16
Hub [mm]5
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Betriebsdruck max [bar]10
Pneumatischer AnschlussM5
Temperatur (max.)80
