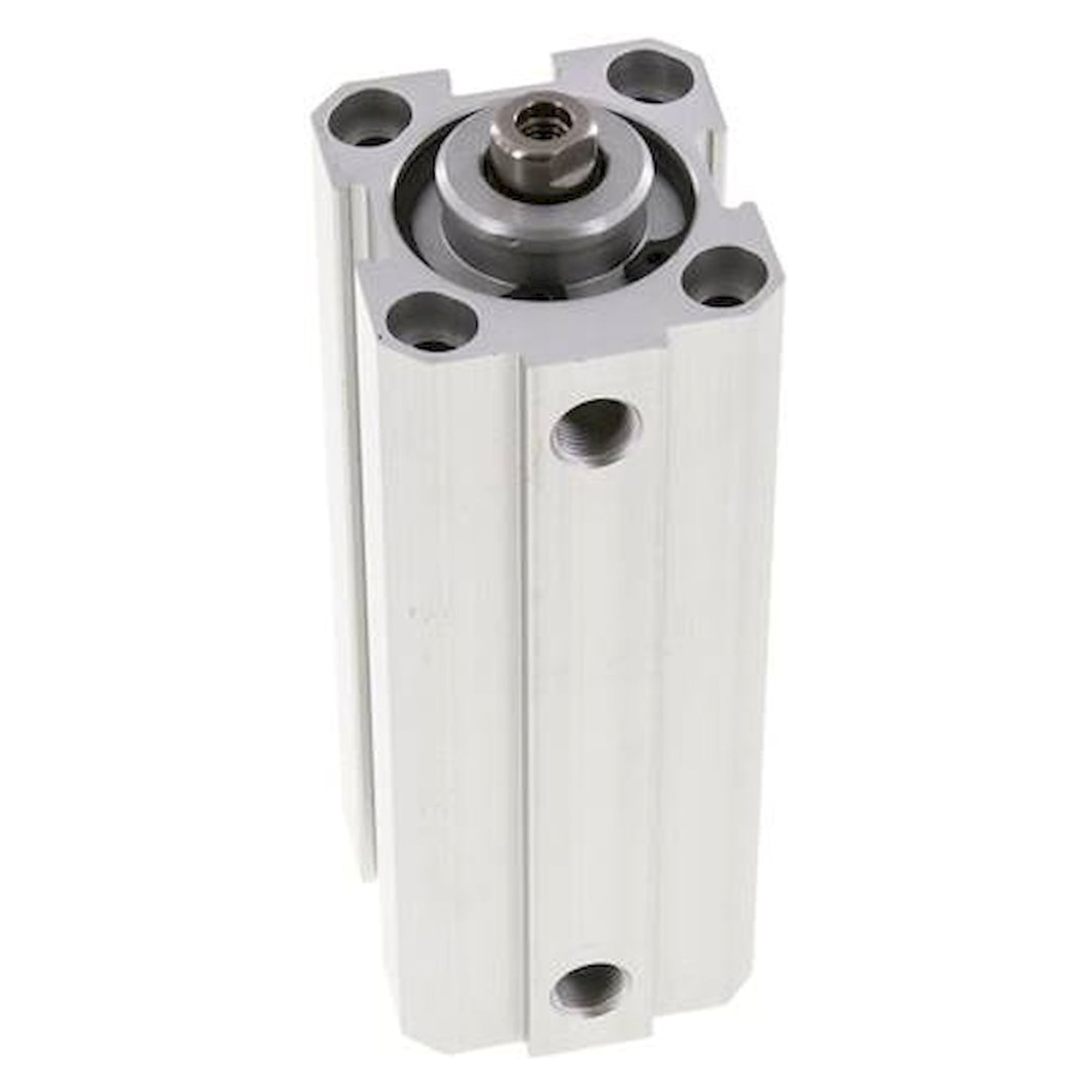

Kurzhubzylinder doppeltwirkend, Kolben-Ø 12 mm, Hub 5 mm, mit Magnetkolben, M 5 - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Kolben-Ø 12 mm und 5 mm Hub ergeben bei 6 bar rechnerisch 68 N Druckkraft auf kleinstem Bauraum. Ein Magnetkolben ist eingebaut, passende Zylinderschalter sind vom Typ G. Kolbenstange aus Edelstahl 1.4305, Betriebsdruck max. 10 bar.

Netto
55,30 €
zzgl. MwSt.
65,81 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-247605
Hersteller-Nr. NDM 12/5
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Kolbenfläche 1,1 cm², Hub 5 mm: der Kurzhubzylinder erzeugt rechnerisch 68 N bei 6 bar und 113 N bei 10 bar Betriebsdruck. Der 12-mm-Kolben arbeitet doppeltwirkend, Aus- und Einfahren laufen beide über Druckluft.

Das spricht dafür

  • Doppeltwirkend, rechnerisch 68 N Druckkraft bei 6 bar
  • Kolbenstangengewinde M 3, Stange aus 1.4305
  • Magnetkolben für Zylinderschalter Typ G
  • NBR-Dichtungen für -20 bis +80 °C
  • Bis 10 bar zulässig, Anschluss M 5

Abmessungen

Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.

Maß A25,0 mm
Maß B25 mm
Maß D6 mm
Maß F3,7 mm
Maß G5,6 mm
Maß J5,5 mm
Maß K15,5 mm
Maß L27,0 mm
Maß Q3,5 mm
Maß T6 mm
Maß V5 mm
Maß W3,5 mm

Einsatz

Eingesetzt wird der Zylinder mit Kolben-Ø 12 mm etwa als Spannelement, Anschlag oder Auswerfer im Vorrichtungs- und Sondermaschinenbau.

Technische Daten

BauartKurzhubzylinder
Funktiondoppeltwirkend
Kolben-Ø12 mm
Hub5 mm
Ausführungmit Magnetkolben
Kolbenstangengewinde C1M 3
Druckluftanschluss PM 5
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf- und FußplatteAluminium eloxiert / Messing
ZylinderrohrAluminium eloxiert
Kolbenstange1.4305
DichtungNBR
ZylinderschaltertypG
Kolbenfläche (rechnerisch)1,1 cm²
Druckkraft bei 6 bar (rechnerisch)68 N
Druckkraft bei 10 bar (rechnerisch)113 N
Gewicht48 g
Zolltarifnummer84799070
HerstellerFluidics equipment
Hersteller-Nr.NDM 12/5
EAN4050571523909
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
BauformKurzhubzylinder
Kolben-Ø [mm]12
Hub [mm]5
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Betriebsdruck max [bar]10
Pneumatischer AnschlussM5
Temperatur (max.)80
