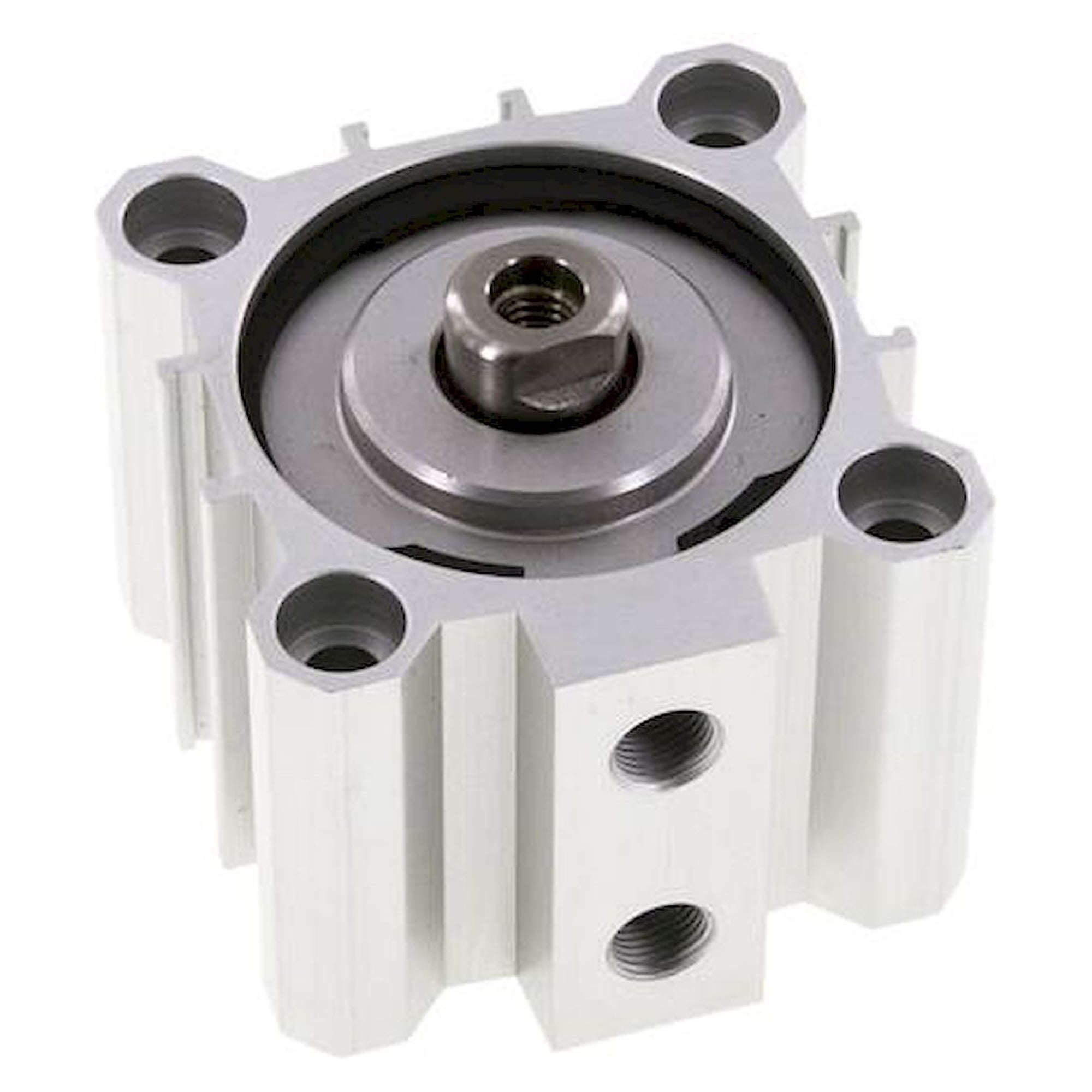

Kurzhubzylinder doppeltwirkend, Kolben-Ø 50 mm, Hub 10 mm, ohne Magnetkolben, G 1/8 - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Auf nur 10 mm Hub bringt dieser doppeltwirkende Kurzhubzylinder mit Kolben-Ø 50 mm rechnerisch 1,2 kN Druckkraft bei 6 bar. Ausführung ohne Magnetkolben für Aufgaben ohne Positionsabfrage. Kolbenstange aus Edelstahl 1.4305, Betriebsdruck max. 10 bar.

Netto
87,45 €
zzgl. MwSt.
104,07 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-009771
Hersteller-Nr. ND 50/10
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Rechnerisch 1,2 kN Druckkraft bei 6 bar liefert der doppeltwirkende Kurzhubzylinder mit 50 mm Kolben. Der Hub von 10 mm hält die Baulänge klein, der Anschluss ist G 1/8.

Vorteile

  • Kraft in beide Richtungen aus Druckluft, 1,2 kN Druckkraft bei 6 bar (rechnerisch)
  • Kolbenstange aus Edelstahl 1.4305 mit Gewinde M 8
  • NBR-Dichtungen für -20 bis +80 °C
  • Betriebsdruck bis 10 bar, Druckluftanschluss G 1/8

Abmessungen

Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.

Maß A70,0 mm
Maß B65 mm
Maß D16 mm
Maß F6,8 mm
Maß G11,0 mm
Maß H37,5 mm
Maß I50 mm
Maß J11,5 mm
Maß K50,0 mm
Maß L34,5 mm
Maß N50,0 mm
Maß Q6,8 mm
Maß S65,0 mm
Maß T12 mm
Maß V13 mm
Maß W7,5 mm
Maß X42 mm
Maß Y22 mm
Maß Z30 mm
Maß AA13,5 mm
Maß AB12 mm

Einsatz

Der kurze Hub von 10 mm passt zu Spann-, Halte- und Stoppaufgaben an Montageplätzen, Förderbändern und in Prüfvorrichtungen.

Technische Daten

BauartKurzhubzylinder
Funktiondoppeltwirkend
Kolben-Ø50 mm
Hub10 mm
Ausführungohne Magnetkolben
Kolbenstangengewinde C1M 8
Druckluftanschluss PG 1/8
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf- und FußplatteAluminium eloxiert / Messing
ZylinderrohrAluminium eloxiert
Kolbenstange1.4305
DichtungNBR
ZylinderschaltertypG
Kolbenfläche (rechnerisch)19,6 cm²
Druckkraft bei 6 bar (rechnerisch)1,2 kN
Druckkraft bei 10 bar (rechnerisch)2,0 kN
Gewicht370 g
Zolltarifnummer84799070
HerstellerFluidics equipment
Hersteller-Nr.ND 50/10
EAN4050571523350
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
BauformKurzhubzylinder
Kolben-Ø [mm]50
Hub [mm]10
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/8
Temperatur (max.)80
