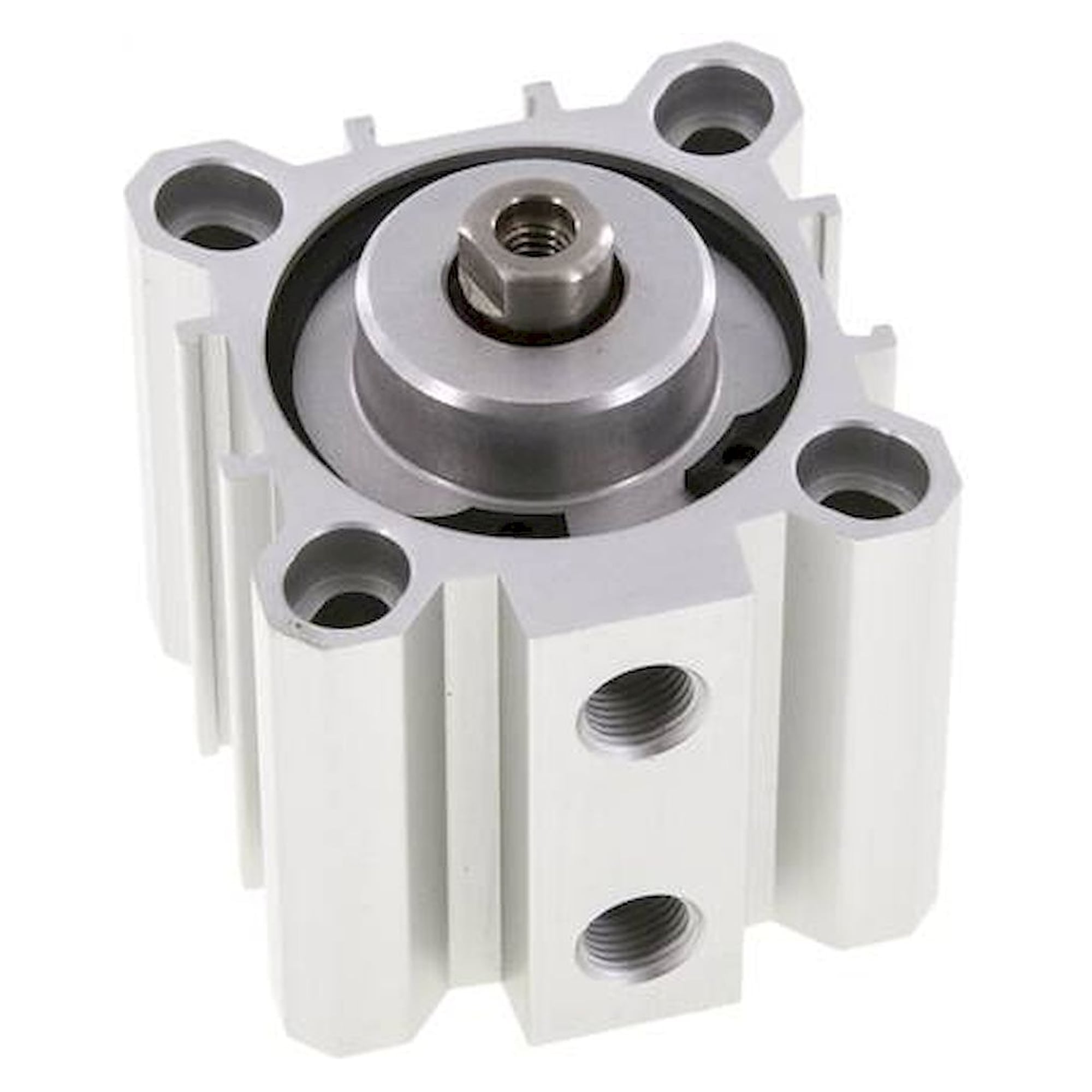

Kurzhubzylinder doppeltwirkend, Kolben-Ø 100 mm, Hub 15 mm, ohne Magnetkolben, G 1/4 - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Der Kurzhubzylinder mit Kolben-Ø 100 mm schiebt bei 6 bar rechnerisch mit 4,7 kN, der Hub beträgt 15 mm. Ausführung ohne Magnetkolben für Aufgaben ohne Positionsabfrage. Bis 10 bar Betriebsdruck, Zylinderrohr aus eloxiertem Aluminium, Kolbenstange aus 1.4305.

Netto
241,76 €
zzgl. MwSt.
287,69 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-273438
Hersteller-Nr. ND 100/15
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Rechnerisch 4,7 kN Druckkraft bei 6 bar liefert der doppeltwirkende Kurzhubzylinder mit 100 mm Kolben. Der Hub von 15 mm hält die Baulänge klein, der Anschluss ist G 1/4.

Vorteile

  • Doppeltwirkend, rechnerisch 4,7 kN Druckkraft bei 6 bar
  • Kolbenstangengewinde M 12, Stange aus 1.4305
  • NBR-Dichtungen für -20 bis +80 °C
  • Bis 10 bar zulässig, Anschluss G 1/4

Abmessungen

Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.

Maß A131,0 mm
Maß B124 mm
Maß D25 mm
Maß F11,0 mm
Maß G17,2 mm
Maß H69,0 mm
Maß I103 mm
Maß J16,0 mm
Maß K103,0 mm
Maß L56,0 mm
Maß N94,0 mm
Maß Q11,0 mm
Maß S124,0 mm
Maß T20 mm
Maß V22 mm
Maß W10,0 mm
Maß X80 mm
Maß Y30 mm
Maß Z50 mm
Maß AA20,5 mm
Maß AB14 mm

Einsatz

Eingesetzt wird der Zylinder mit Kolben-Ø 100 mm etwa als Spannelement, Anschlag oder Auswerfer im Vorrichtungs- und Sondermaschinenbau.

Technische Daten

BauartKurzhubzylinder
Funktiondoppeltwirkend
Kolben-Ø100 mm
Hub15 mm
Ausführungohne Magnetkolben
Kolbenstangengewinde C1M 12
Druckluftanschluss PG 1/4
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf- und FußplatteAluminium eloxiert / Messing
ZylinderrohrAluminium eloxiert
Kolbenstange1.4305
DichtungNBR
ZylinderschaltertypG
Kolbenfläche (rechnerisch)78,5 cm²
Druckkraft bei 6 bar (rechnerisch)4,7 kN
Druckkraft bei 10 bar (rechnerisch)7,9 kN
Gewicht2,0 kg
Zolltarifnummer84799070
HerstellerFluidics equipment
Hersteller-Nr.ND 100/15
EAN4050571522674
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
BauformKurzhubzylinder
Kolben-Ø [mm]100
Hub [mm]15
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/4
Temperatur (max.)80
