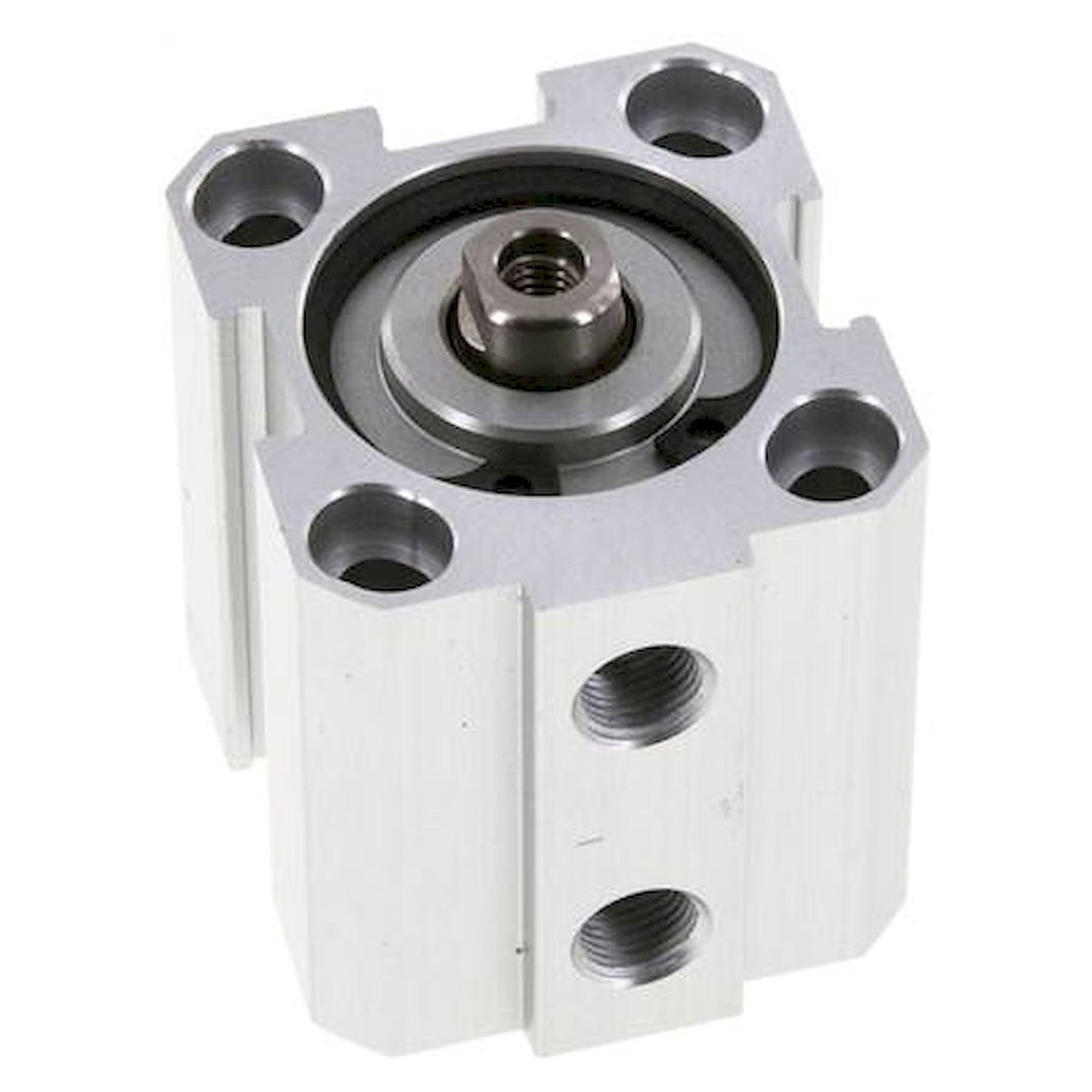

Kurzhubzylinder doppeltwirkend, Kolben-Ø 100 mm, Hub 25 mm, ohne Magnetkolben, G 1/4 - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Kolben-Ø 100 mm und 25 mm Hub ergeben bei 6 bar rechnerisch 4,7 kN Druckkraft auf kleinstem Bauraum. Ohne Magnetkolben, passend für Anwendungen ohne Endlagenabfrage. Betriebsdruck bis 10 bar, NBR-Dichtungen für -20 bis +80 °C.

Netto
248,77 €
zzgl. MwSt.
296,04 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-009744
Hersteller-Nr. ND 100/25
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit Kolben-Ø 100 mm und 25 mm Hub ist dieser Kurzhubzylinder für kurze, kräftige Bewegungen gebaut. Rechnerisch stehen bei 6 bar 4,7 kN Druckkraft zur Verfügung, bei maximal 10 bar 7,9 kN.

Vorteile

  • Kraft in beide Richtungen aus Druckluft, 4,7 kN Druckkraft bei 6 bar (rechnerisch)
  • Kolbenstangengewinde M 12, Stange aus 1.4305
  • Temperaturbereich -20 bis +80 °C mit Dichtungen aus NBR
  • Betriebsdruck bis 10 bar, Druckluftanschluss G 1/4

Abmessungen

Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.

Maß A131,0 mm
Maß B124 mm
Maß D25 mm
Maß F11,0 mm
Maß G17,2 mm
Maß H69,0 mm
Maß I103 mm
Maß J16,0 mm
Maß K103,0 mm
Maß L56,0 mm
Maß N94,0 mm
Maß Q11,0 mm
Maß S124,0 mm
Maß T20 mm
Maß V22 mm
Maß W10,0 mm
Maß X80 mm
Maß Y30 mm
Maß Z50 mm
Maß AA20,5 mm
Maß AB14 mm

Einsatz

Der kurze Hub von 25 mm passt zu Spann-, Halte- und Stoppaufgaben an Montageplätzen, Förderbändern und in Prüfvorrichtungen.

Technische Daten

BauartKurzhubzylinder
Funktiondoppeltwirkend
Kolben-Ø100 mm
Hub25 mm
Ausführungohne Magnetkolben
Kolbenstangengewinde C1M 12
Druckluftanschluss PG 1/4
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf- und FußplatteAluminium eloxiert / Messing
ZylinderrohrAluminium eloxiert
Kolbenstange1.4305
DichtungNBR
ZylinderschaltertypG
Kolbenfläche (rechnerisch)78,5 cm²
Druckkraft bei 6 bar (rechnerisch)4,7 kN
Druckkraft bei 10 bar (rechnerisch)7,9 kN
Gewicht2,1 kg
Zolltarifnummer84799070
HerstellerFluidics equipment
Hersteller-Nr.ND 100/25
EAN4050571522698
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
BauformKurzhubzylinder
Kolben-Ø [mm]100
Hub [mm]25
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/4
Temperatur (max.)80
