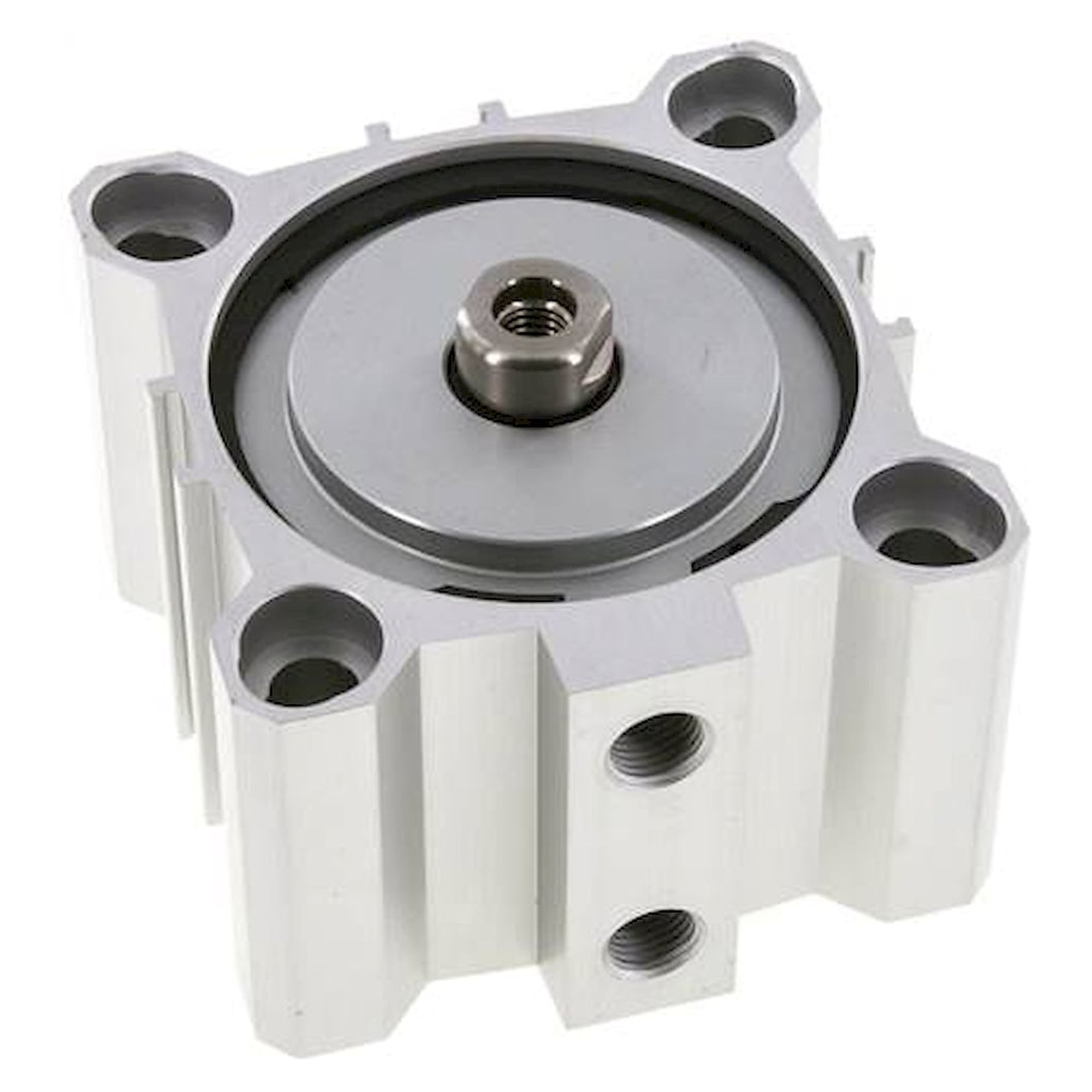

Kurzhubzylinder doppeltwirkend, Kolben-Ø 63 mm, Hub 10 mm, ohne Magnetkolben, G 1/8 - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Auf nur 10 mm Hub bringt dieser doppeltwirkende Kurzhubzylinder mit Kolben-Ø 63 mm rechnerisch 1,9 kN Druckkraft bei 6 bar. Ohne Magnetkolben, passend für Anwendungen ohne Endlagenabfrage. Betriebsdruck bis 10 bar, NBR-Dichtungen für -20 bis +80 °C.

Netto
118,31 €
zzgl. MwSt.
140,79 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-009775
Hersteller-Nr. ND 63/10
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Kolbenfläche 31,2 cm², Hub 10 mm: der Kurzhubzylinder erzeugt rechnerisch 1,9 kN bei 6 bar und 3,1 kN bei 10 bar Betriebsdruck. Der 63-mm-Kolben arbeitet doppeltwirkend, Aus- und Einfahren laufen beide über Druckluft.

Ihre Vorteile

  • Doppeltwirkend, rechnerisch 1,9 kN Druckkraft bei 6 bar
  • Kolbenstange aus Edelstahl 1.4305 mit Gewinde M 8
  • NBR-Dichtungen für -20 bis +80 °C
  • Bis 10 bar zulässig, Anschluss G 1/8

Abmessungen

Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.

Maß A86,0 mm
Maß B80 mm
Maß D16 mm
Maß F9,0 mm
Maß G14,0 mm
Maß H46,0 mm
Maß I62 mm
Maß J11,0 mm
Maß K62,0 mm
Maß L37,0 mm
Maß N60,0 mm
Maß Q8,8 mm
Maß S80,0 mm
Maß T14 mm
Maß V13 mm
Maß W7,0 mm
Maß X50 mm
Maß Y22 mm
Maß Z30 mm
Maß AA15,0 mm
Maß AB12 mm

Einsatz

Typische Aufgaben sind Spannen und Positionieren von Werkstücken, Stopper in Förderstrecken oder kurze Pressvorgänge mit 10 mm Hub.

Technische Daten

BauartKurzhubzylinder
Funktiondoppeltwirkend
Kolben-Ø63 mm
Hub10 mm
Ausführungohne Magnetkolben
Kolbenstangengewinde C1M 8
Druckluftanschluss PG 1/8
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf- und FußplatteAluminium eloxiert / Messing
ZylinderrohrAluminium eloxiert
Kolbenstange1.4305
DichtungNBR
ZylinderschaltertypG
Kolbenfläche (rechnerisch)31,2 cm²
Druckkraft bei 6 bar (rechnerisch)1,9 kN
Druckkraft bei 10 bar (rechnerisch)3,1 kN
Gewicht500 g
Zolltarifnummer84799070
HerstellerFluidics equipment
Hersteller-Nr.ND 63/10
EAN4050571523466
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
BauformKurzhubzylinder
Kolben-Ø [mm]63
Hub [mm]10
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/8
Temperatur (max.)80
