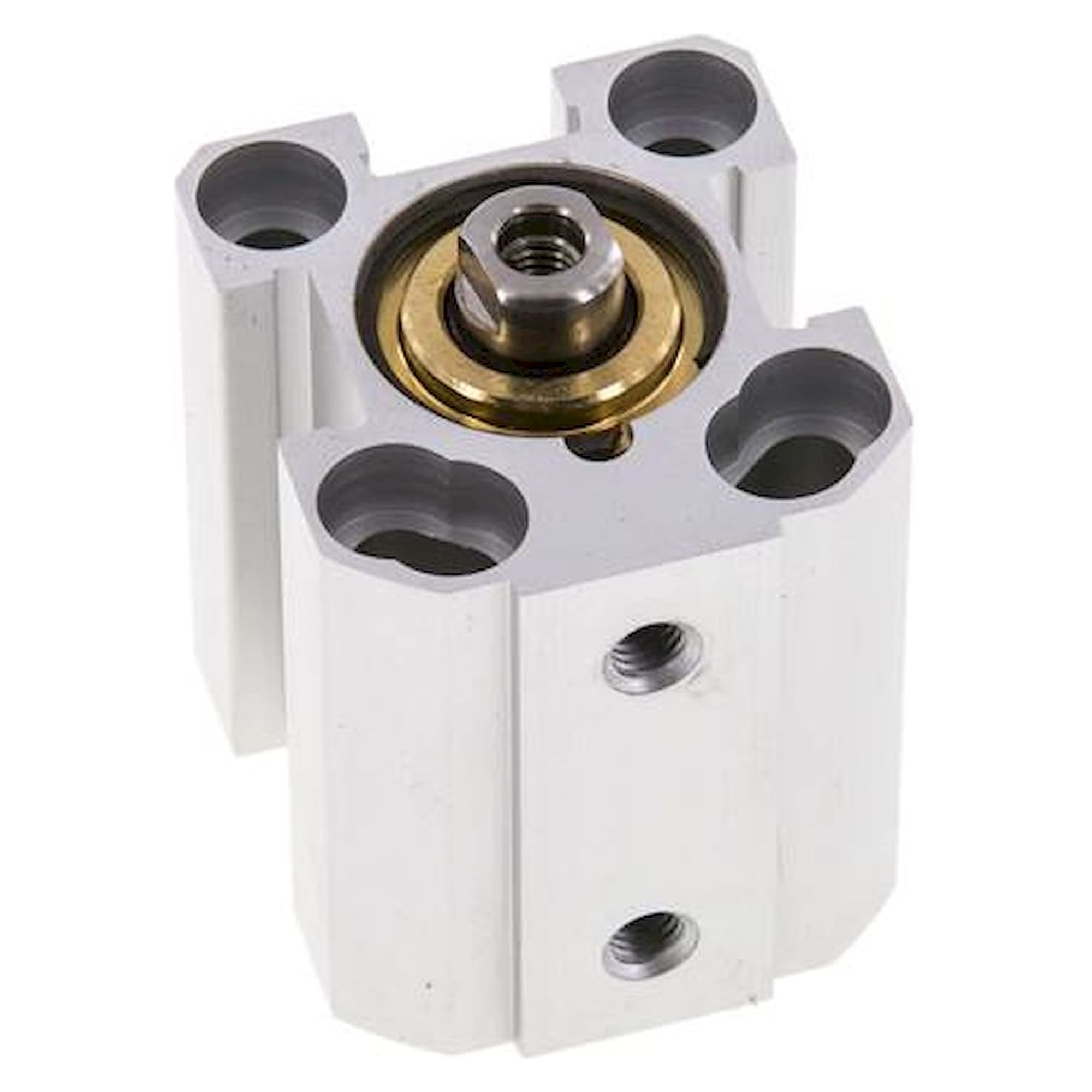

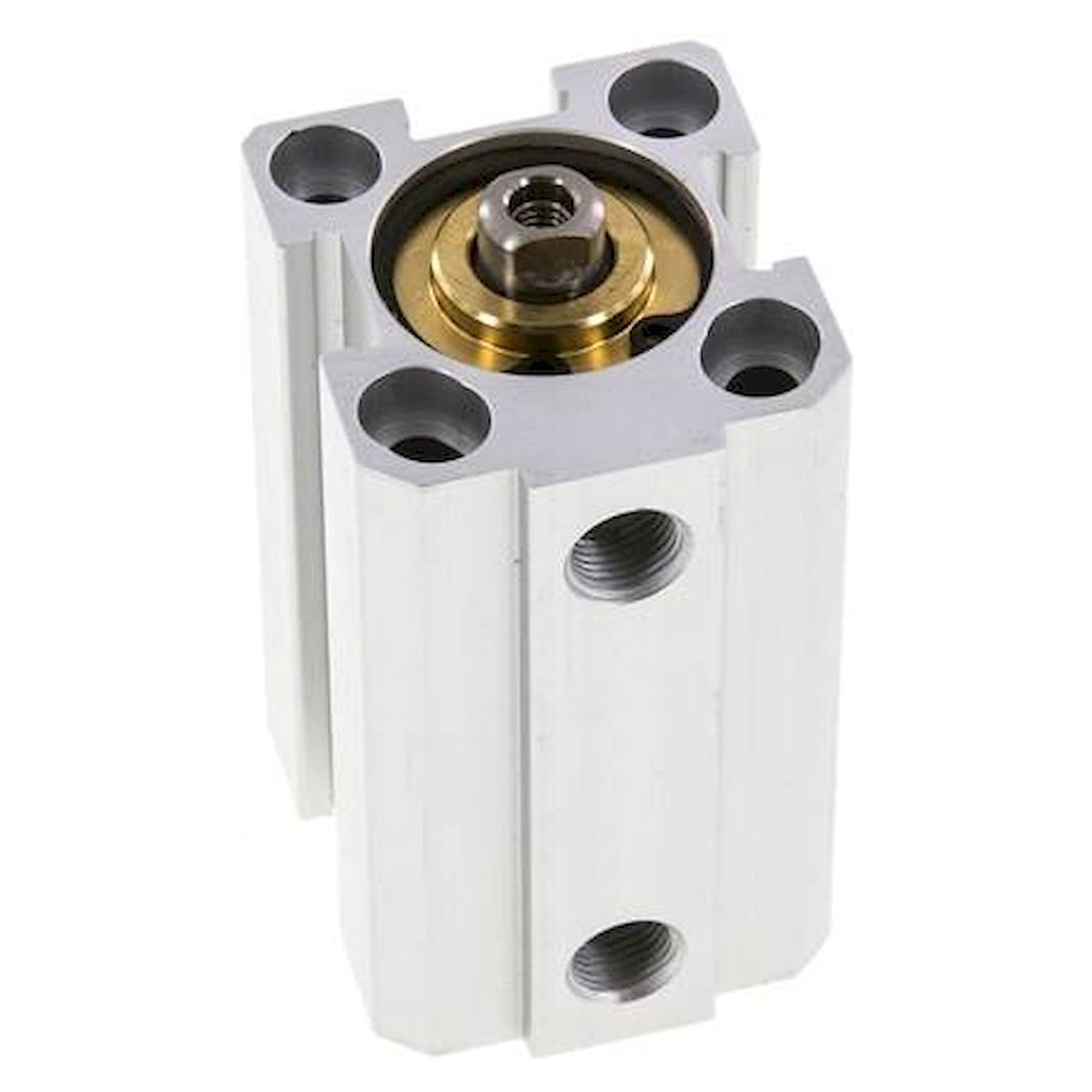

Kurzhubzylinder doppeltwirkend, Kolben-Ø 50 mm, Hub 80 mm, ohne Magnetkolben, G 1/8 - Fluidics equipment
Kolben-Ø 50 mm und 80 mm Hub ergeben bei 6 bar rechnerisch 1,2 kN Druckkraft auf kleinstem Bauraum. Die Ausführung ohne Magnetkolben genügt, wo keine Positionsabfrage nötig ist. Betriebsdruck bis 10 bar, NBR-Dichtungen für -20 bis +80 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Kolbenfläche 19,6 cm², Hub 80 mm: der Kurzhubzylinder erzeugt rechnerisch 1,2 kN bei 6 bar und 2,0 kN bei 10 bar Betriebsdruck. Der 50-mm-Kolben arbeitet doppeltwirkend, Aus- und Einfahren laufen beide über Druckluft.
Vorteile
- Doppeltwirkend, rechnerisch 1,2 kN Druckkraft bei 6 bar
- Kolbenstangengewinde M 8, Stange aus 1.4305
- Temperaturbereich -20 bis +80 °C mit Dichtungen aus NBR
- Bis 10 bar zulässig, Anschluss G 1/8
Abmessungen
Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.
| Maß A | 70,0 mm |
|---|---|
| Maß B | 65 mm |
| Maß D | 16 mm |
| Maß F | 6,8 mm |
| Maß G | 11,0 mm |
| Maß H | 37,5 mm |
| Maß I | 50 mm |
| Maß J | 11,5 mm |
| Maß K | 50,0 mm |
| Maß L | 34,5 mm |
| Maß N | 50,0 mm |
| Maß Q | 6,8 mm |
| Maß S | 65,0 mm |
| Maß T | 12 mm |
| Maß V | 13 mm |
| Maß W | 7,5 mm |
| Maß X | 42 mm |
| Maß Y | 22 mm |
| Maß Z | 30 mm |
| Maß AA | 13,5 mm |
| Maß AB | 12 mm |
Einsatz
Der kurze Hub von 80 mm passt zu Spann-, Halte- und Stoppaufgaben an Montageplätzen, Förderbändern und in Prüfvorrichtungen. Die Kraftangabe für Kolben-Ø 50 mm ist theoretisch, Reibungsverluste kommen hinzu.
Technische Daten
| Bauart | Kurzhubzylinder |
|---|---|
| Funktion | doppeltwirkend |
| Kolben-Ø | 50 mm |
| Hub | 80 mm |
| Ausführung | ohne Magnetkolben |
| Kolbenstangengewinde C1 | M 8 |
| Druckluftanschluss P | G 1/8 |
| Betriebsdruck | max. 10 bar |
| Temperaturbereich | -20 bis +80 °C |
| Kopf- und Fußplatte | Aluminium eloxiert / Messing |
| Zylinderrohr | Aluminium eloxiert |
| Kolbenstange | 1.4305 |
| Dichtung | NBR |
| Zylinderschaltertyp | G |
| Kolbenfläche (rechnerisch) | 19,6 cm² |
| Druckkraft bei 6 bar (rechnerisch) | 1,2 kN |
| Druckkraft bei 10 bar (rechnerisch) | 2,0 kN |
| Gewicht | 800 g |
| Zolltarifnummer | 84799070 |
| Hersteller | Fluidics equipment |
| Hersteller-Nr. | ND 50/80 |
| EAN | 4050571523442 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Bauform | Kurzhubzylinder |
| Kolben-Ø [mm] | 50 |
| Hub [mm] | 80 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Medium | Druckluft |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | G1/8 |
| Temperatur (max.) | 80 |
