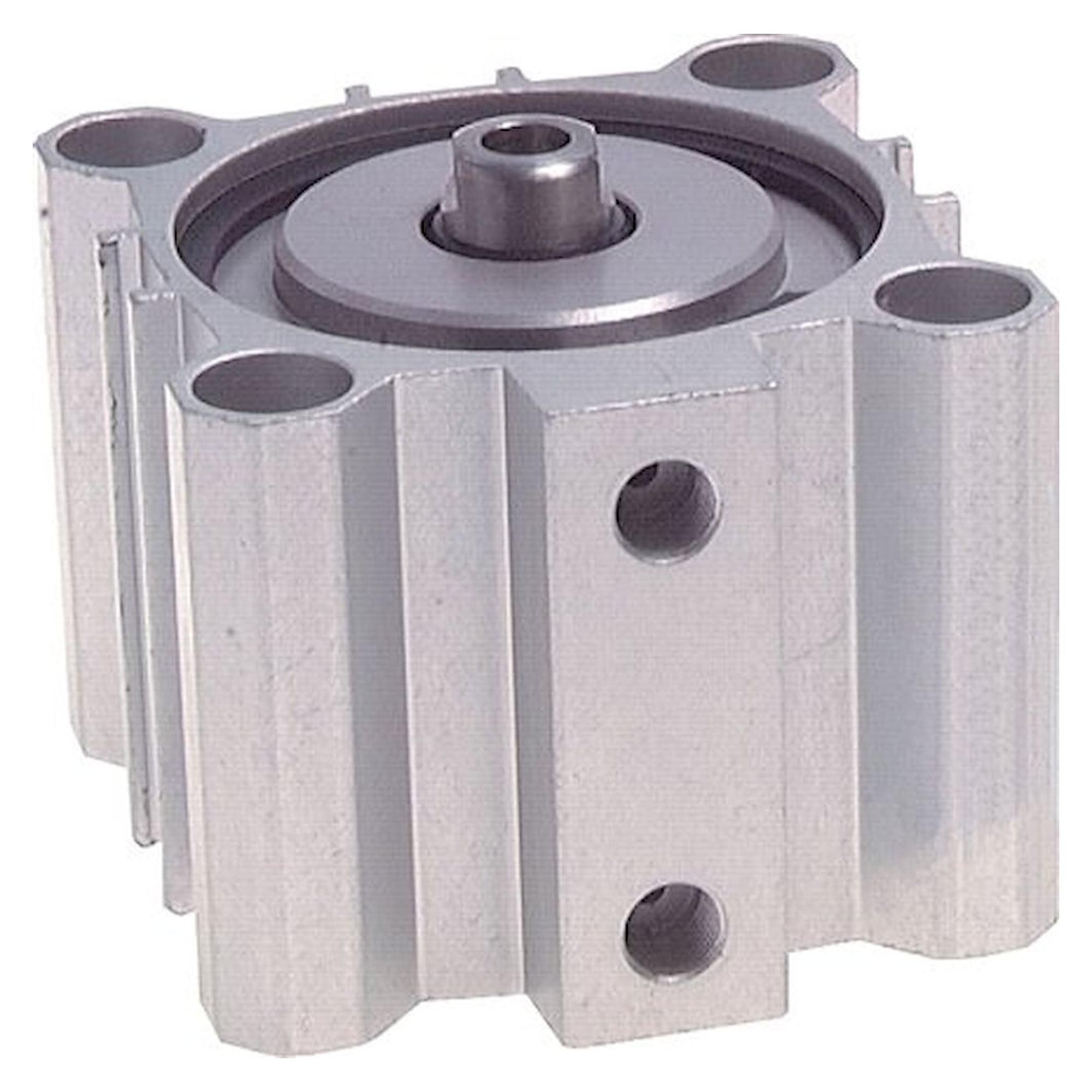

Kurzhubzylinder doppeltwirkend, Kolben-Ø 40 mm, Hub 80 mm, mit Magnetkolben, G 1/8 - Fluidics equipment
Auf nur 80 mm Hub bringt dieser doppeltwirkende Kurzhubzylinder mit Kolben-Ø 40 mm rechnerisch 754 N Druckkraft bei 6 bar. Der Magnetkolben erlaubt die Endlagenabfrage mit Zylinderschaltern Typ G. Bis 10 bar Betriebsdruck, Zylinderrohr aus eloxiertem Aluminium, Kolbenstange aus 1.4305.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit Kolben-Ø 40 mm und 80 mm Hub ist dieser Kurzhubzylinder für kurze, kräftige Bewegungen gebaut. Rechnerisch stehen bei 6 bar 754 N Druckkraft zur Verfügung, bei maximal 10 bar 1,3 kN.
Ihre Vorteile
- Doppeltwirkend, rechnerisch 754 N Druckkraft bei 6 bar
- Kolbenstange aus Edelstahl 1.4305 mit Gewinde M 6
- Positionsabfrage über Magnetkolben und Zylinderschalter Typ G
- Temperaturbereich -20 bis +80 °C mit Dichtungen aus NBR
- Bis 10 bar zulässig, Anschluss G 1/8
Abmessungen
Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.
| Maß A | 58,0 mm |
|---|---|
| Maß B | 55 mm |
| Maß D | 12 mm |
| Maß E | 28,0 mm |
| Maß F | 5,8 mm |
| Maß G | 9,0 mm |
| Maß H | 30,5 mm |
| Maß I | 42 mm |
| Maß J | 11,0 mm |
| Maß K | 42,0 mm |
| Maß L | 39,5 mm |
| Maß N | 40,0 mm |
| Maß Q | 5,7 mm |
| Maß S | 55,0 mm |
| Maß T | 12 mm |
| Maß U | 6,0 mm |
| Maß V | 10 mm |
| Maß W | 6,5 mm |
| Maß X | 33 mm |
| Maß Y | 17 mm |
| Maß Z | 20 mm |
| Maß AA | 12,5 mm |
| Maß AB | 10 mm |
Einsatz
Kurzhubzylinder dieser Größe eignen sich zum Spannen, Stoppen, Auswerfen und Prägen in Vorrichtungen, wo nur 80 mm Weg gebraucht werden und der Bauraum knapp ist. Reibung ist in den rechnerischen 754 N bei 6 bar nicht berücksichtigt.
Technische Daten
| Bauart | Kurzhubzylinder |
|---|---|
| Funktion | doppeltwirkend |
| Kolben-Ø | 40 mm |
| Hub | 80 mm |
| Ausführung | mit Magnetkolben |
| Kolbenstangengewinde C1 | M 6 |
| Druckluftanschluss P | G 1/8 |
| Betriebsdruck | max. 10 bar |
| Temperaturbereich | -20 bis +80 °C |
| Kopf- und Fußplatte | Aluminium eloxiert / Messing |
| Zylinderrohr | Aluminium eloxiert |
| Kolbenstange | 1.4305 |
| Dichtung | NBR |
| Zylinderschaltertyp | G |
| Kolbenfläche (rechnerisch) | 12,6 cm² |
| Druckkraft bei 6 bar (rechnerisch) | 754 N |
| Druckkraft bei 10 bar (rechnerisch) | 1,3 kN |
| Gewicht | 600 g |
| Zolltarifnummer | 84799070 |
| Hersteller | Fluidics equipment |
| Hersteller-Nr. | NDM 40/80 |
| EAN | 4050571524616 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Bauform | Kurzhubzylinder |
| Kolben-Ø [mm] | 40 |
| Hub [mm] | 80 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Medium | Druckluft |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | G1/8 |
| Temperatur (max.) | 80 |
