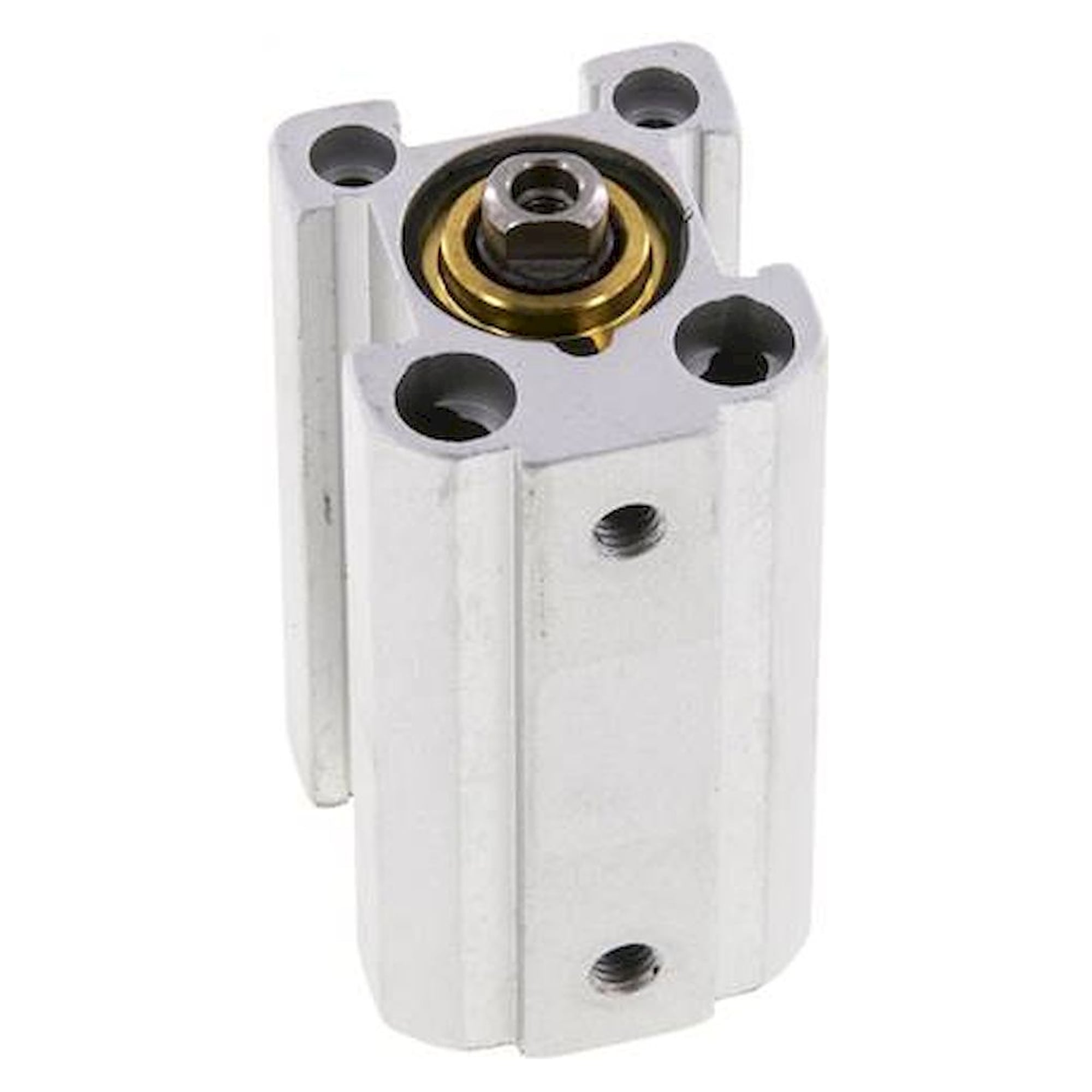

Kurzhubzylinder doppeltwirkend, Kolben-Ø 16 mm, Hub 15 mm, ohne Magnetkolben, M 5 - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Auf nur 15 mm Hub bringt dieser doppeltwirkende Kurzhubzylinder mit Kolben-Ø 16 mm rechnerisch 121 N Druckkraft bei 6 bar. Ausführung ohne Magnetkolben für Aufgaben ohne Positionsabfrage. Bis 10 bar Betriebsdruck, Zylinderrohr aus eloxiertem Aluminium, Kolbenstange aus 1.4305.

Netto
50,05 €
zzgl. MwSt.
59,56 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-273447
Hersteller-Nr. ND 16/15
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Rechnerisch 121 N Druckkraft bei 6 bar liefert der doppeltwirkende Kurzhubzylinder mit 16 mm Kolben. Der Hub von 15 mm hält die Baulänge klein, der Anschluss ist M 5.

Das spricht dafür

  • Kraft in beide Richtungen aus Druckluft, 121 N Druckkraft bei 6 bar (rechnerisch)
  • Kolbenstange aus Edelstahl 1.4305 mit Gewinde M 4
  • NBR-Dichtungen für -20 bis +80 °C
  • Betriebsdruck bis 10 bar, Druckluftanschluss M 5

Abmessungen

Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.

Maß A34,0 mm
Maß B30 mm
Maß D8 mm
Maß F4,7 mm
Maß G7,5 mm
Maß H19,0 mm
Maß I18 mm
Maß J8,0 mm
Maß L27,0 mm
Maß M12,0 mm
Maß N20,0 mm
Maß O10,0 mm
Maß Q4,6 mm
Maß R3,5 mm
Maß S32,0 mm
Maß T8 mm
Maß V6 mm
Maß W4,5 mm

Einsatz

Der kurze Hub von 15 mm passt zu Spann-, Halte- und Stoppaufgaben an Montageplätzen, Förderbändern und in Prüfvorrichtungen. Die Kraftangabe für Kolben-Ø 16 mm ist theoretisch, Reibungsverluste kommen hinzu.

Technische Daten

BauartKurzhubzylinder
Funktiondoppeltwirkend
Kolben-Ø16 mm
Hub15 mm
Ausführungohne Magnetkolben
Kolbenstangengewinde C1M 4
Druckluftanschluss PM 5
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf- und FußplatteAluminium eloxiert / Messing
ZylinderrohrAluminium eloxiert
Kolbenstange1.4305
DichtungNBR
ZylinderschaltertypG
Kolbenfläche (rechnerisch)2,0 cm²
Druckkraft bei 6 bar (rechnerisch)121 N
Druckkraft bei 10 bar (rechnerisch)201 N
Gewicht85 g
Zolltarifnummer84799070
HerstellerFluidics equipment
Hersteller-Nr.ND 16/15
EAN4050571522858
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
BauformKurzhubzylinder
Kolben-Ø [mm]16
Hub [mm]15
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Betriebsdruck max [bar]10
Pneumatischer AnschlussM5
Temperatur (max.)80
