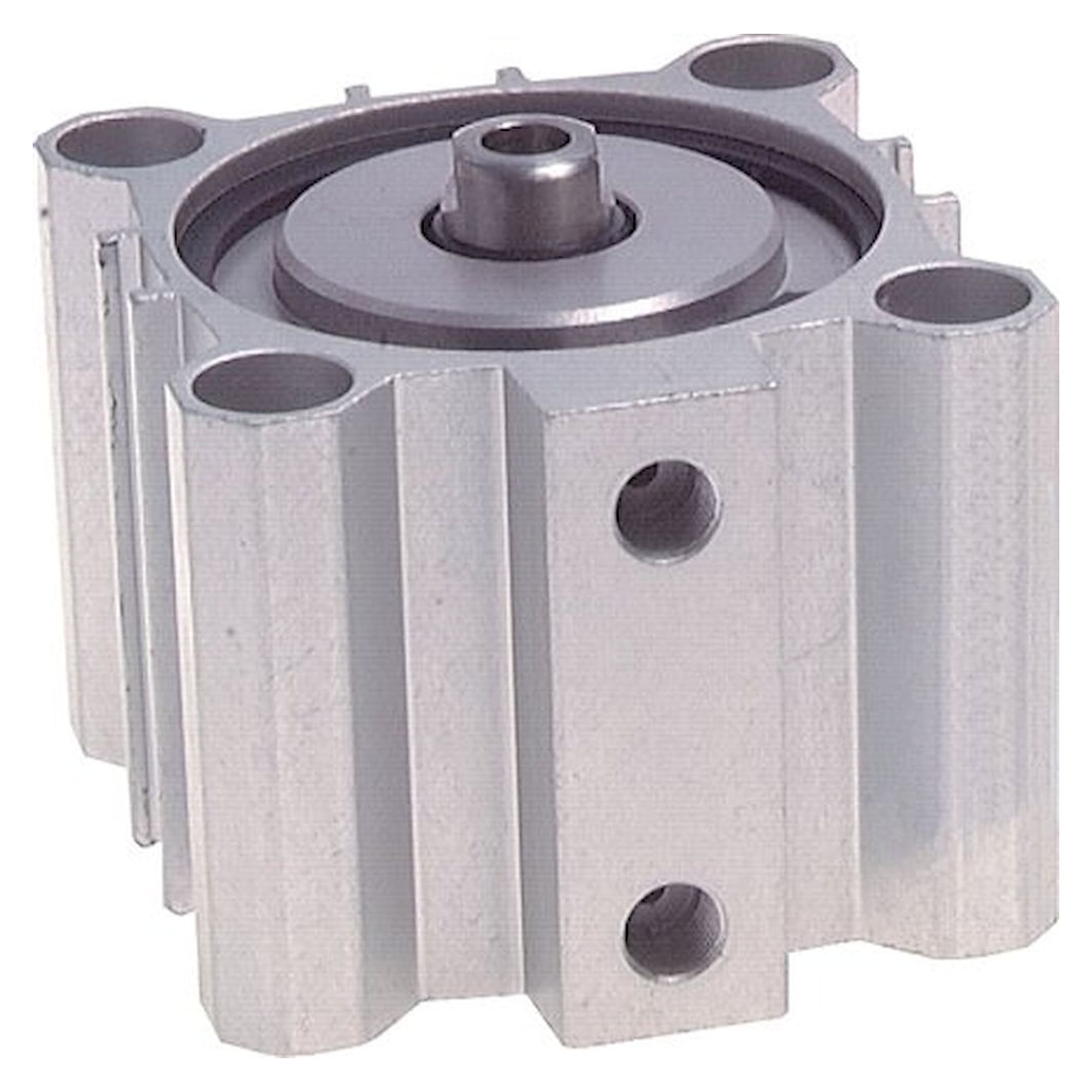

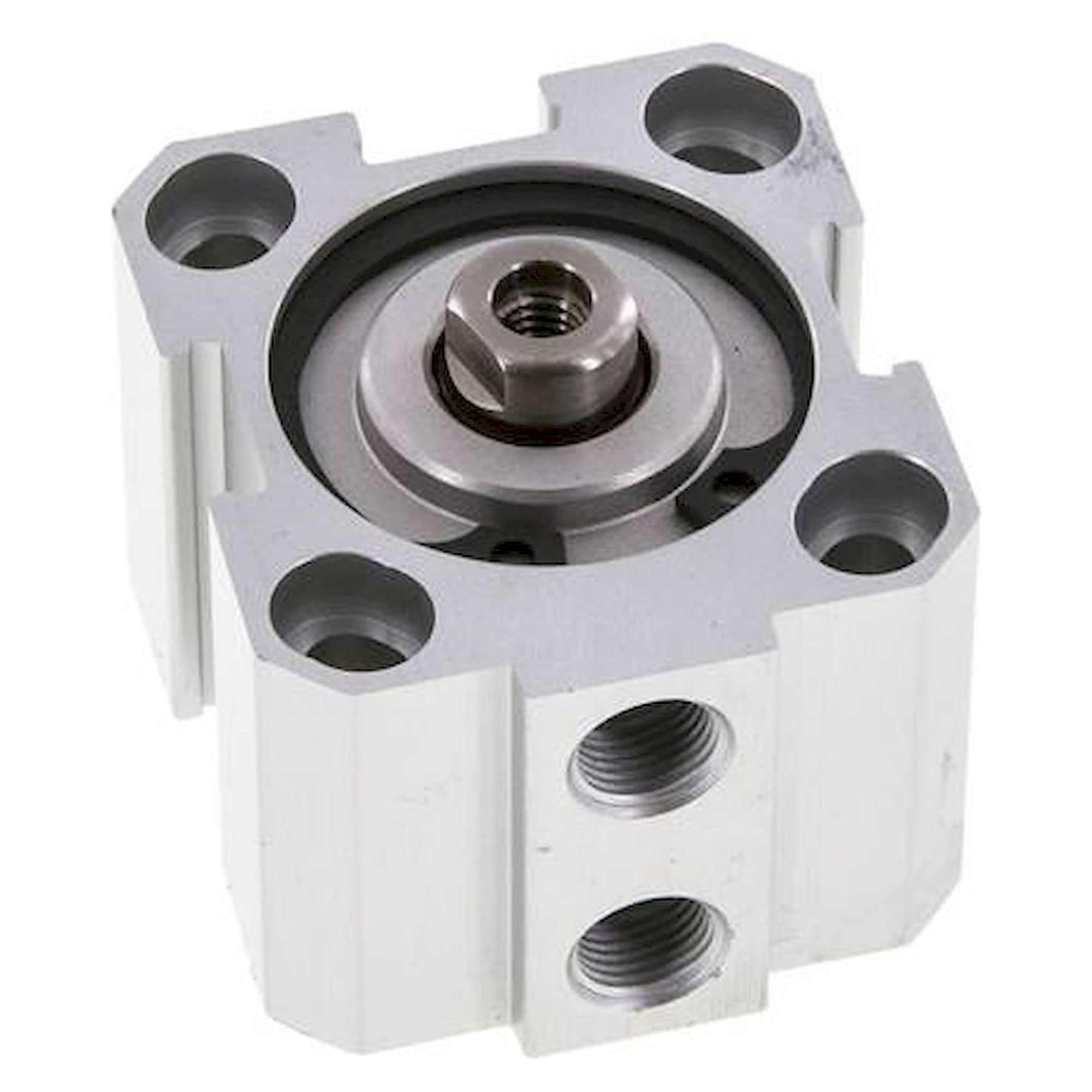

Kurzhubzylinder doppeltwirkend, Kolben-Ø 80 mm, Hub 50 mm, ohne Magnetkolben, G 1/4 - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Kolben-Ø 80 mm und 50 mm Hub ergeben bei 6 bar rechnerisch 3,0 kN Druckkraft auf kleinstem Bauraum. Die Ausführung ohne Magnetkolben genügt, wo keine Positionsabfrage nötig ist. Kolbenstange aus Edelstahl 1.4305, Betriebsdruck max. 10 bar.

Netto
197,87 €
zzgl. MwSt.
235,47 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-009782
Hersteller-Nr. ND 80/50
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Rechnerisch 3,0 kN Druckkraft bei 6 bar liefert der doppeltwirkende Kurzhubzylinder mit 80 mm Kolben. Der Hub von 50 mm hält die Baulänge klein, der Anschluss ist G 1/4.

Ihre Vorteile

  • Doppeltwirkend, rechnerisch 3,0 kN Druckkraft bei 6 bar
  • Kolbenstange aus Edelstahl 1.4305 mit Gewinde M 10
  • Temperaturbereich -20 bis +80 °C mit Dichtungen aus NBR
  • Bis 10 bar zulässig, Anschluss G 1/4

Abmessungen

Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.

Maß A105,0 mm
Maß B100 mm
Maß D20 mm
Maß F9,0 mm
Maß G14,0 mm
Maß H55,0 mm
Maß I82 mm
Maß J14,0 mm
Maß K82,0 mm
Maß L46,0 mm
Maß N77,0 mm
Maß Q9,0 mm
Maß S100,0 mm
Maß T15 mm
Maß V17 mm
Maß W8,0 mm
Maß X65 mm
Maß Y28 mm
Maß Z50 mm
Maß AA18,0 mm
Maß AB14 mm

Einsatz

Typische Aufgaben sind Spannen und Positionieren von Werkstücken, Stopper in Förderstrecken oder kurze Pressvorgänge mit 50 mm Hub.

Technische Daten

BauartKurzhubzylinder
Funktiondoppeltwirkend
Kolben-Ø80 mm
Hub50 mm
Ausführungohne Magnetkolben
Kolbenstangengewinde C1M 10
Druckluftanschluss PG 1/4
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf- und FußplatteAluminium eloxiert / Messing
ZylinderrohrAluminium eloxiert
Kolbenstange1.4305
DichtungNBR
ZylinderschaltertypG
Kolbenfläche (rechnerisch)50,3 cm²
Druckkraft bei 6 bar (rechnerisch)3,0 kN
Druckkraft bei 10 bar (rechnerisch)5,0 kN
Gewicht1,4 kg
Zolltarifnummer84799070
HerstellerFluidics equipment
Hersteller-Nr.ND 80/50
EAN4050571523640
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
BauformKurzhubzylinder
Kolben-Ø [mm]80
Hub [mm]50
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/4
Temperatur (max.)80
