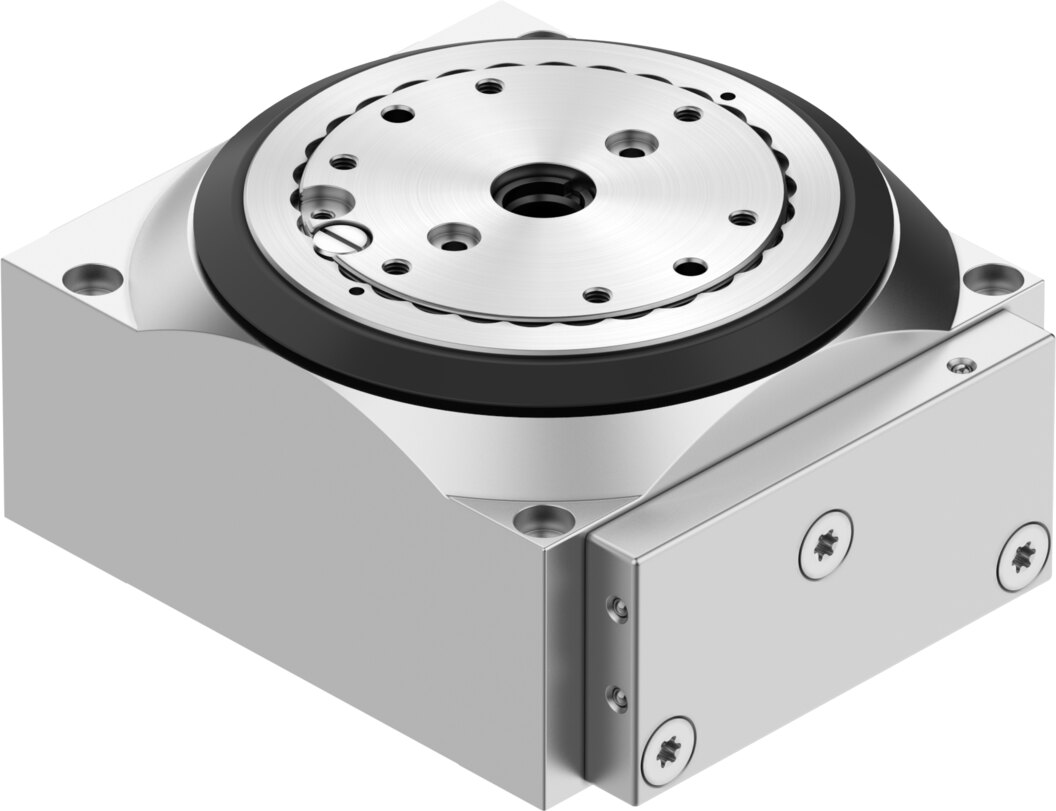

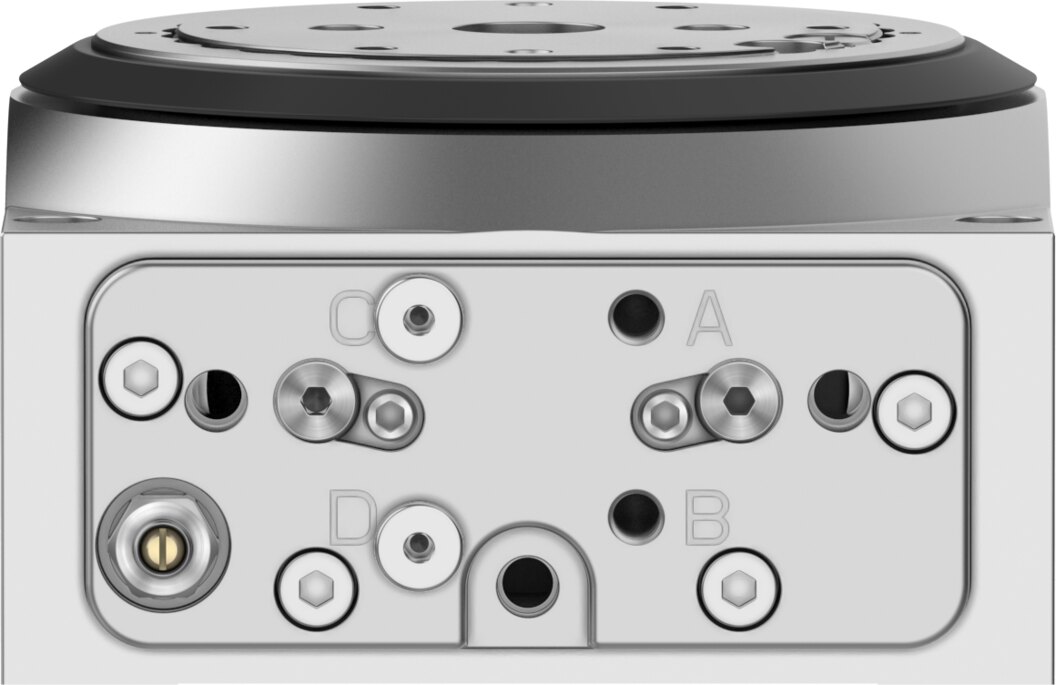

Rundschalttisch Baugröße 65 Teilung 6 mit 2,1 Nm Linkslauf DHTG-65-6-A-L - Festo 8213367

Name: Rundschalttisch Baugröße 65 Teilung 6 mit 2,1 Nm Linkslauf DHTG-65-6-A-L - Festo 8213367
Brand: Festo
SKU: FES-8213367
Price: 1983.74 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Pneumatischer Rundschalttisch mit 6 Teilungen und 2,1 Nm bei 6 bar. Taktet Werkstücke präzise von Station zu Station, Planlauf des Tellers 0,02 mm. Betriebsdruck 3 bis 8 bar.

Netto

1.983,74 €

zzgl. MwSt.

2.360,65 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8213367

Hersteller-Nr. DHTG-65-6-A-L

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

6 Stationen auf einem Teller der Baugröße 65: Der pneumatische Rundschalttisch DHTG-65-6-A-L taktet Werkstücke von Station zu Station und nimmt statisch bis 1000 N Axialkraft auf.

Vorteile

Theoretisches Drehmoment 2,1 Nm bei 6 bar
Teilung 6: der Teller schaltet in Schritten von 60°
Planlauf 0,02 mm, Rundlauf 0,02 mm, Wiederholgenauigkeit 0,03°
Statisch belastbar mit 1000 N axial und 2000 N radial
Betriebsdruck 3 bis 8 bar
Kippmoment und Tangentialmoment statisch jeweils bis 100 Nm

Einsatz

Der DHTG-65-6-A-L ist für Rundtaktanlagen in Montage und Prüftechnik gedacht, auf denen Werkstücke nacheinander mehrere Bearbeitungsstationen durchlaufen. Befestigt wird er über Durchgangsbohrungen und Zentrierhülsen, angeschlossen über Innengewinde M5.

Technische Daten

Merkmal	Wert
Typ	DHTG-65-6-A-L
Festo-Teilenummer	8213367
Baugröße	65
Parallelität Teller	0,04 mm
Planlauf Teller	0,02 mm
Rundlauf Teller	0,02 mm
Wiederholgenauigkeit des Schwenkwinkels	0,03°
Drehrichtung	Linkslauf
Dämpfung	Stoßdämpfer, harte Kennlinie, justierbar
Einbaulage	beliebig
Funktionsweise	doppeltwirkend
Konstruktiver Aufbau	Zahnkranzkupplung, Zahnstange/Ritzel, zwangsgeführter Bewegungsablauf
Positionserkennung	für induktive Sensoren
Teilung	6
Betriebsdruck	3 bis 8 bar
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B2-L
Lagertemperatur	-20 bis 80 °C
Schalldruckpegel	70 dB(A)
Schutzart	IP54
Umgebungstemperatur	5 bis 60 °C
Massenträgheitsmoment	160 kgcm²
Max. Axialkraft statisch	1000 N
Max. Kippmoment statisch	100 Nm
Max. Radialkraft statisch	2000 N
Max. Tangentialmoment statisch	100 Nm
Theoretisches Drehmoment bei 6 bar	2,1 Nm
Produktgewicht	1900 g
Befestigungsart	mit Durchgangsbohrung und Zentrierhülse
Pneumatischer Anschluss	Innengewinde M5
Werkstoff Teller	Stahl verzinkt
Werkstoff-Hinweis	RoHS konform
Werkstoff Anschläge	Stahl verzinkt
Werkstoff Deckel	Aluminium-Knetlegierung
Werkstoff Dichtungen	NBR, TPE-U(PU)
Werkstoff Gehäuse	Aluminium-Knetlegierung
Gewicht	2,1 kg
Hersteller	Festo
Hersteller-Nr.	DHTG-65-6-A-L
EAN	4052568791537
Zolltarifnummer	84798997
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Aluminium
Gewinde	M5
Dichtmaterial	NBR, TPE-U(PU)
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Zahnstange/Ritzel, zwangsgeführter Bewegungsablauf, Zahnkranzkupplung
Serie	DHTG
Betriebsdruck max [bar]	8
Temperaturbereich	5-60 °C
Temperatur (max.)	60
