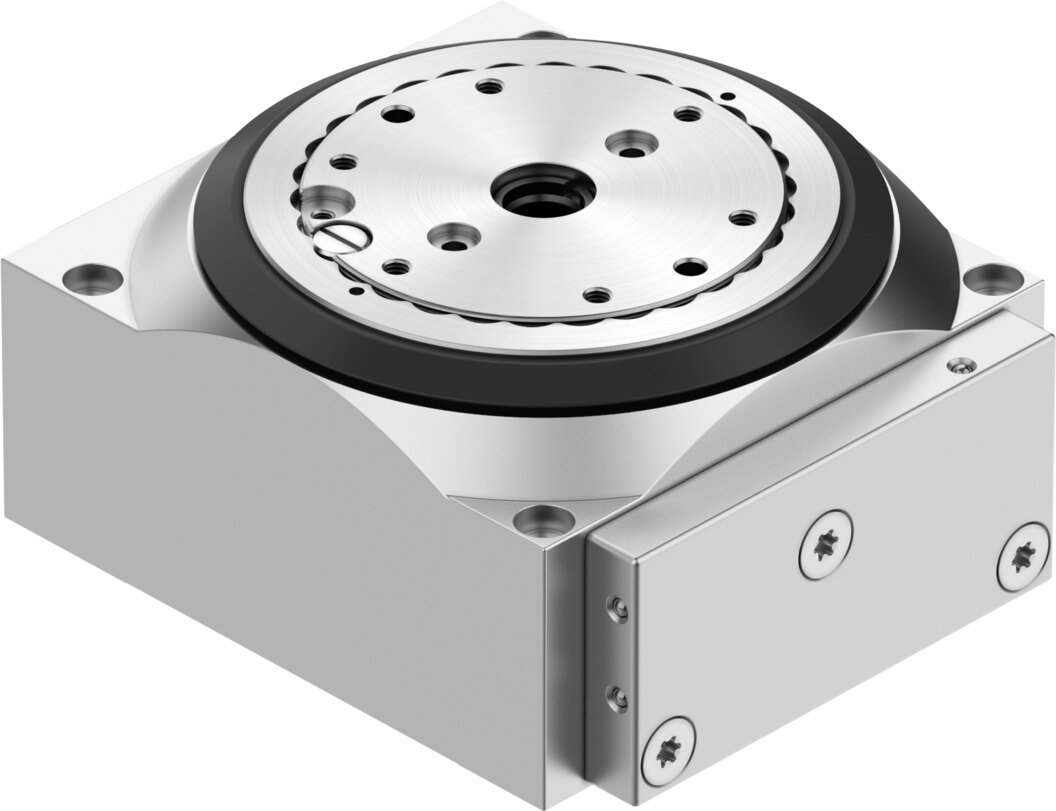

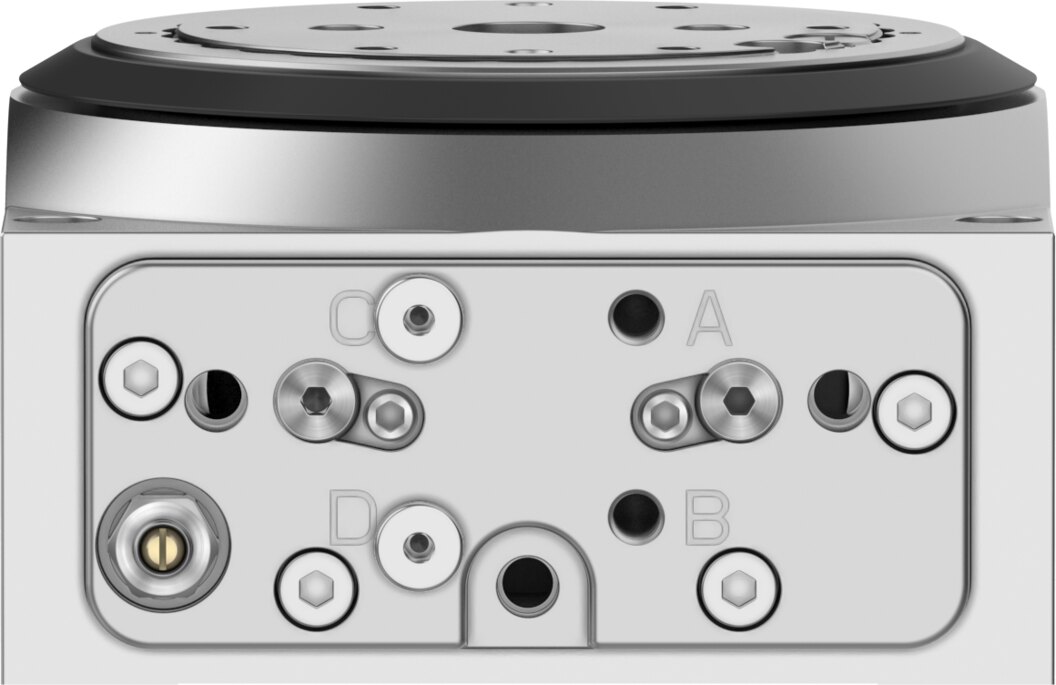

Rundschalttisch Baugröße 65 Teilung 8 mit 2,1 Nm Linkslauf DHTG-65-8-A-L - Festo 8213368

Mit 2,1 Nm Drehmoment bei 6 bar und einer Teilung von 8 ist der DHTG-65-8-A-L die Basis für kompakte Rundtakt-Montageanlagen. Planlauf des Tellers: 0,02 mm.

Vorteile

• Teilung 8: der Teller schaltet in Schritten von 45°
• Theoretisches Drehmoment 2,1 Nm bei 6 bar
• Planlauf 0,02 mm, Rundlauf 0,02 mm, Wiederholgenauigkeit 0,03°
• Statisch belastbar mit 1000 N axial und 2000 N radial
• Betriebsdruck 3 bis 8 bar
• Kippmoment und Tangentialmoment statisch jeweils bis 100 Nm

Einsatz

Auf dem Teller des DHTG-65-8-A-L werden Werkstückaufnahmen montiert, die der Antrieb Station für Station weiterschaltet, etwa beim Bestücken, Schrauben oder Kennzeichnen. Zentrierhülsen sichern die Lage des Tisches der Baugröße 65 auf dem Maschinengestell.
