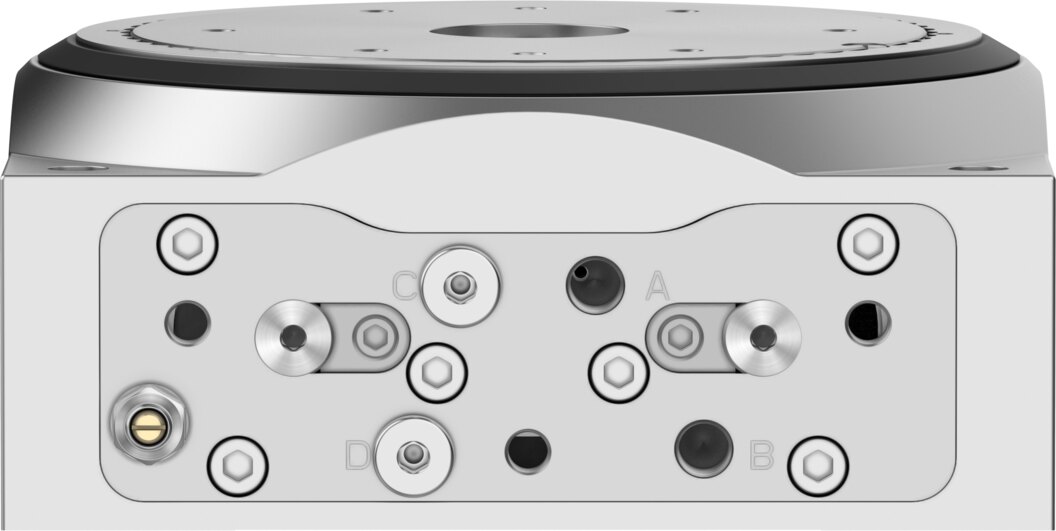

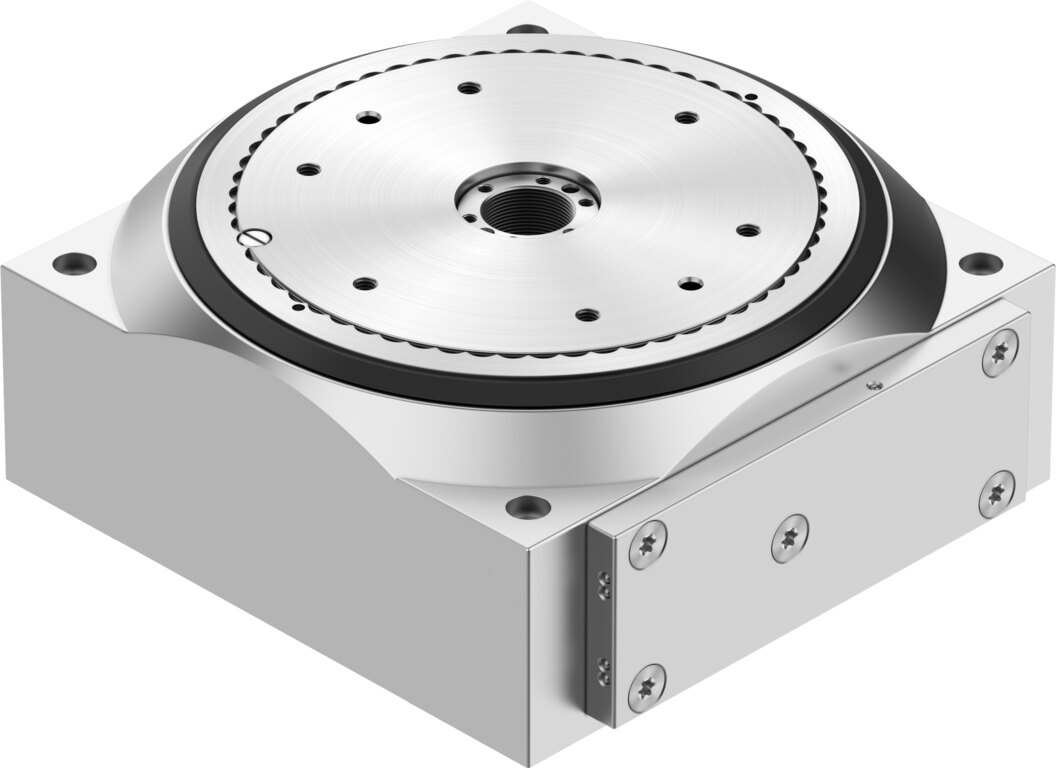

Rundschalttisch DHTG-140-8-A-L - Festo 8213381

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Rundschalttisch Baugröße 140 Teilung 8 mit 18,1 Nm Linkslauf DHTG-140-8-A-L - Festo 8213381

Name: Rundschalttisch Baugröße 140 Teilung 8 mit 18,1 Nm Linkslauf DHTG-140-8-A-L - Festo 8213381
Brand: Festo
SKU: FES-8213381
Price: 3727.53 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Pneumatischer Rundschalttisch mit 8 Teilungen und 18,1 Nm bei 6 bar. Taktet Werkstücke präzise von Station zu Station, Planlauf des Tellers 0,02 mm. Betriebsdruck 3 bis 8 bar.

Netto

3.727,53 €

zzgl. MwSt.

4.435,76 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8213381

Hersteller-Nr. DHTG-140-8-A-L

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Der Rundschalttisch DHTG-140-8-A-L von Festo dreht seinen Teller in 8 Schritten zu je 45° und bringt bei 6 bar 18,1 Nm auf. Ein Zahnstangen-Ritzel-Antrieb mit Zahnkranzkupplung führt die Bewegung zwangsgeführt aus.

Vorteile

Theoretisches Drehmoment 18,1 Nm bei 6 bar
Teilung 8: der Teller schaltet in Schritten von 45°
Planlauf 0,02 mm, Rundlauf 0,02 mm, Wiederholgenauigkeit 0,03°
Statisch belastbar mit 4000 N axial und 6000 N radial
Endlagen über justierbare Stoßdämpfer mit harter Kennlinie gedämpft
Statisches Kippmoment bis 300 Nm, Tangentialmoment bis 200 Nm

Einsatz

Der DHTG-140-8-A-L ist für Rundtaktanlagen in Montage und Prüftechnik gedacht, auf denen Werkstücke nacheinander mehrere Bearbeitungsstationen durchlaufen. Befestigt wird er über Durchgangsbohrungen und Zentrierhülsen, angeschlossen über Innengewinde G1/8.

Technische Daten

Merkmal	Wert
Typ	DHTG-140-8-A-L
Festo-Teilenummer	8213381
Baugröße	140
Parallelität Teller	0,04 mm
Planlauf Teller	0,02 mm
Rundlauf Teller	0,02 mm
Wiederholgenauigkeit des Schwenkwinkels	0,03°
Drehrichtung	Linkslauf
Dämpfung	Stoßdämpfer, harte Kennlinie, justierbar
Einbaulage	beliebig
Funktionsweise	doppeltwirkend
Konstruktiver Aufbau	Zahnkranzkupplung, Zahnstange/Ritzel, zwangsgeführter Bewegungsablauf
Positionserkennung	für induktive Sensoren
Teilung	8
Betriebsdruck	3 bis 8 bar
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B2-L
Lagertemperatur	-20 bis 80 °C
Schalldruckpegel	70 dB(A)
Schutzart	IP54
Umgebungstemperatur	5 bis 60 °C
Massenträgheitsmoment	3000 kgcm²
Max. Axialkraft statisch	4000 N
Max. Kippmoment statisch	300 Nm
Max. Radialkraft statisch	6000 N
Max. Tangentialmoment statisch	200 Nm
Theoretisches Drehmoment bei 6 bar	18,1 Nm
Produktgewicht	10000 g
Befestigungsart	mit Durchgangsbohrung und Zentrierhülse
Pneumatischer Anschluss	Innengewinde G1/8
Werkstoff Teller	Stahl verzinkt
Werkstoff-Hinweis	RoHS konform
Werkstoff Anschläge	Stahl verzinkt
Werkstoff Deckel	Aluminium-Knetlegierung
Werkstoff Dichtungen	NBR, TPE-U(PU)
Werkstoff Gehäuse	Aluminium-Knetlegierung
Gewicht	10 kg
Hersteller	Festo
Hersteller-Nr.	DHTG-140-8-A-L
EAN	4052568791674
Zolltarifnummer	84798997
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Aluminium
Gewinde	G 1/8
Dichtmaterial	NBR, TPE-U(PU)
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Zahnstange/Ritzel, zwangsgeführter Bewegungsablauf, Zahnkranzkupplung
Serie	DHTG
Betriebsdruck max [bar]	8
Temperaturbereich	5-60 °C
Temperatur (max.)	60
