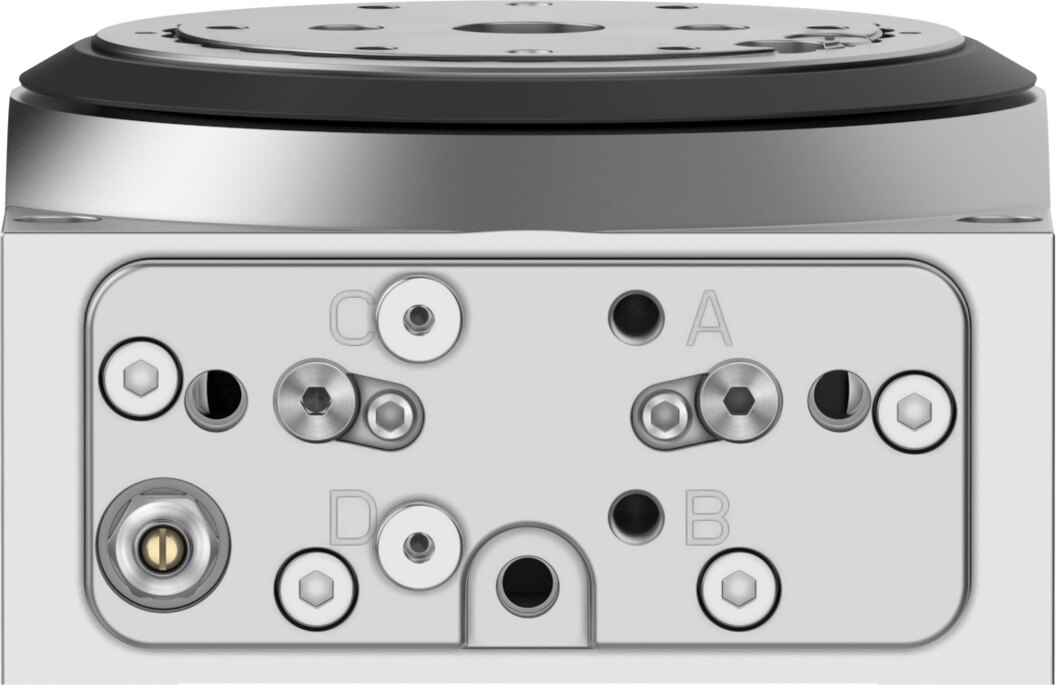

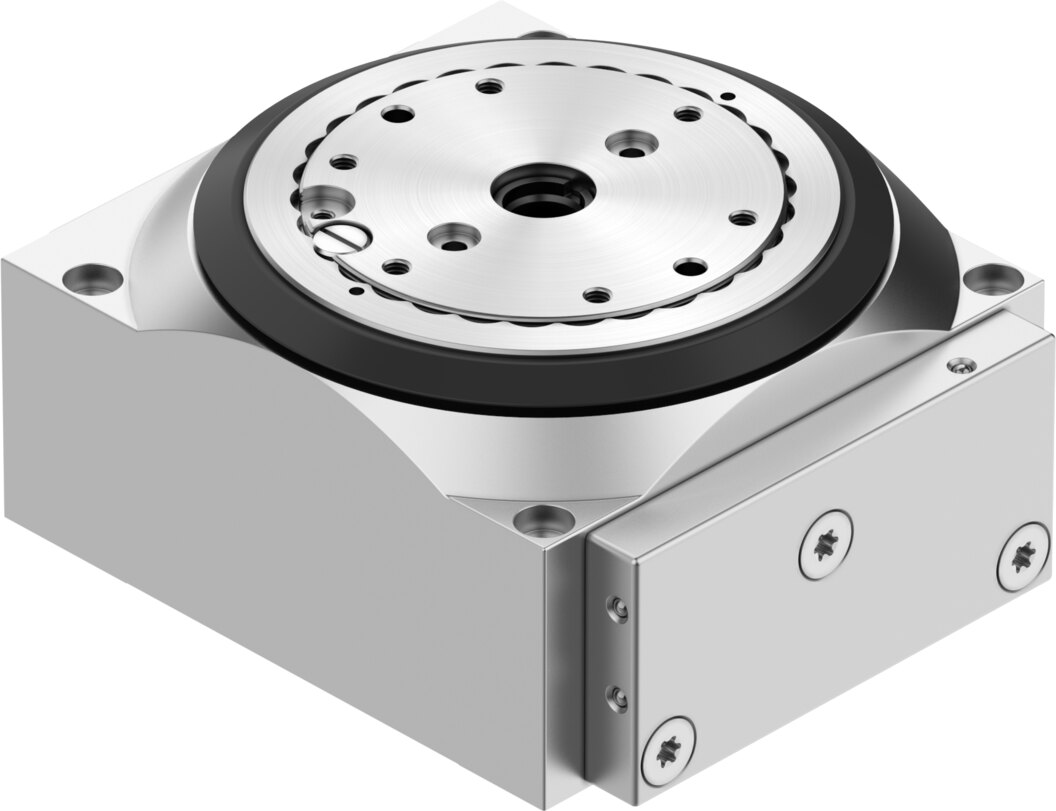

Rundschalttisch Baugröße 65 Teilung 4 mit 2,1 Nm Linkslauf DHTG-65-4-A-L - Festo 8213366

Der Rundschalttisch DHTG-65-4-A-L von Festo dreht seinen Teller in 4 Schritten zu je 90° und bringt bei 6 bar 2,1 Nm auf. Ein Zahnstangen-Ritzel-Antrieb mit Zahnkranzkupplung führt die Bewegung zwangsgeführt aus.

Vorteile

• Theoretisches Drehmoment 2,1 Nm bei 6 bar
• Teilung 4: der Teller schaltet in Schritten von 90°
• Statisch belastbar mit 1000 N axial und 2000 N radial
• Planlauf 0,02 mm, Rundlauf 0,02 mm, Wiederholgenauigkeit 0,03°
• Betriebsdruck 3 bis 8 bar
• Endlagen über justierbare Stoßdämpfer mit harter Kennlinie gedämpft

Einsatz

Auf dem Teller des DHTG-65-4-A-L werden Werkstückaufnahmen montiert, die der Antrieb Station für Station weiterschaltet, etwa beim Bestücken, Schrauben oder Kennzeichnen. Zentrierhülsen sichern die Lage des Tisches der Baugröße 65 auf dem Maschinengestell.
