Rundschalttisch Baugröße 140 Teilung 24 mit 18,1 Nm Linkslauf DHTG-140-24-A-L - Festo 8213383

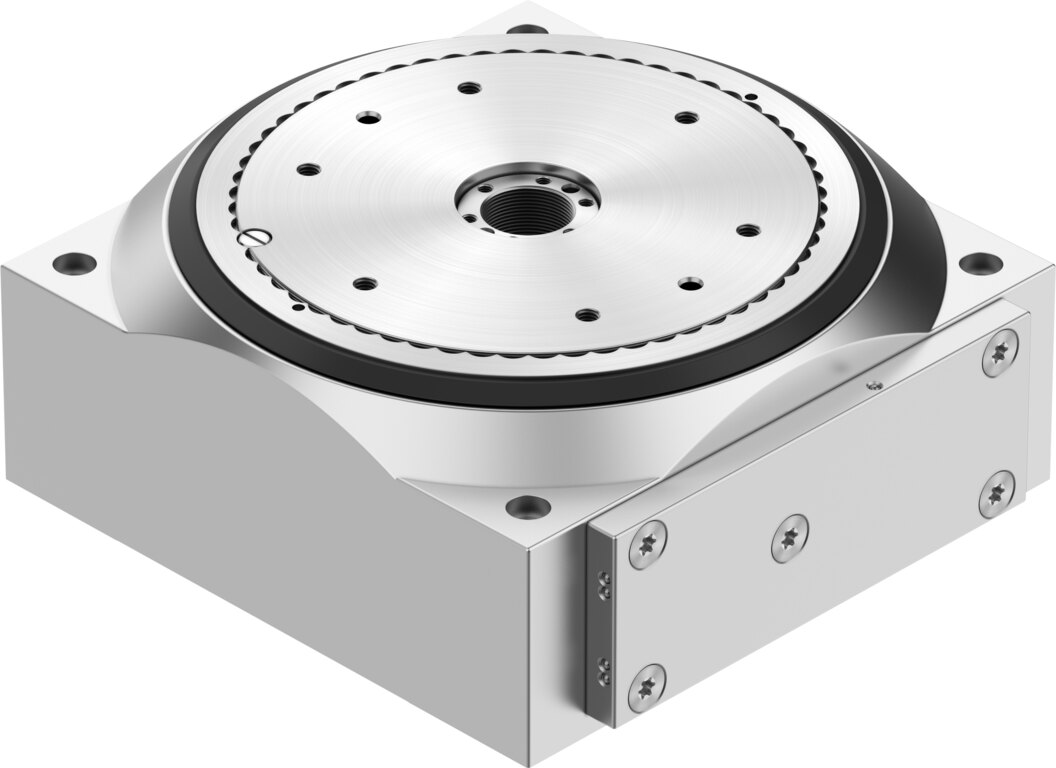

Der Rundschalttisch DHTG-140-24-A-L von Festo dreht seinen Teller in 24 Schritten zu je 15° und bringt bei 6 bar 18,1 Nm auf. Ein Zahnstangen-Ritzel-Antrieb mit Zahnkranzkupplung führt die Bewegung zwangsgeführt aus.

Vorteile

• Theoretisches Drehmoment 18,1 Nm bei 6 bar
• Teilung 24: der Teller schaltet in Schritten von 15°
• Statisch belastbar mit 4000 N axial und 6000 N radial
• Planlauf 0,02 mm, Rundlauf 0,02 mm, Wiederholgenauigkeit 0,03°
• Betriebsdruck 3 bis 8 bar

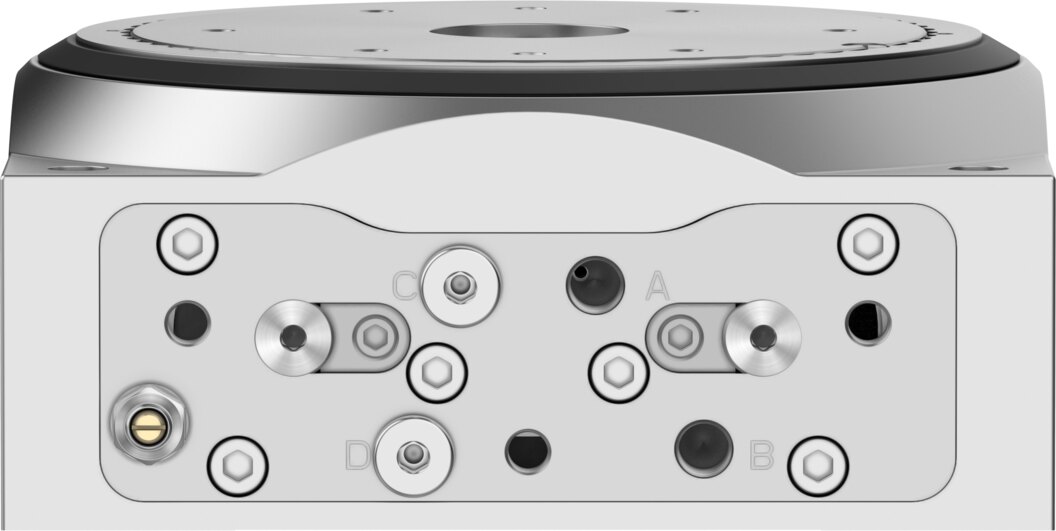

• Endlagen über justierbare Stoßdämpfer mit harter Kennlinie gedämpft

Einsatz

Auf dem Teller des DHTG-140-24-A-L werden Werkstückaufnahmen montiert, die der Antrieb Station für Station weiterschaltet, etwa beim Bestücken, Schrauben oder Kennzeichnen. Zentrierhülsen sichern die Lage des Tisches der Baugröße 140 auf dem Maschinengestell.
