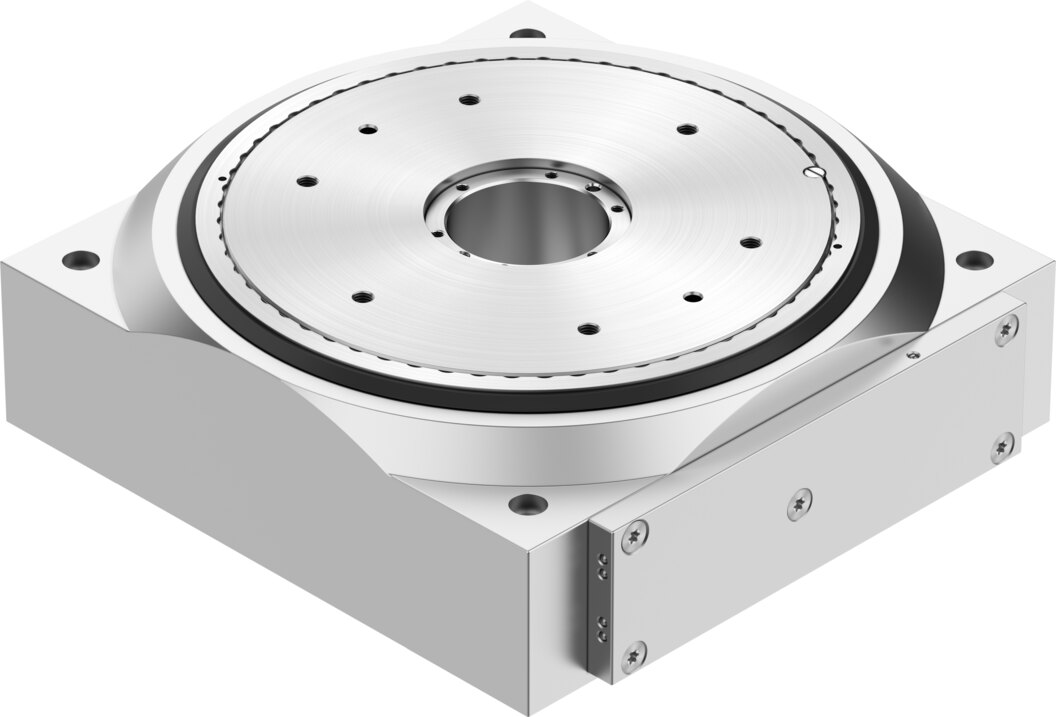

Rundschalttisch Baugröße 220 Teilung 4 mit 58,9 Nm Linkslauf DHTG-220-4-A-L - Festo 8213385

Name: Rundschalttisch Baugröße 220 Teilung 4 mit 58,9 Nm Linkslauf DHTG-220-4-A-L - Festo 8213385
Brand: Festo
SKU: FES-8213385
Price: 5156.70 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Der Festo DHTG-220-4-A-L schaltet seinen Teller in 4 Positionen weiter und nimmt statisch bis 5000 N axial und 8000 N radial auf. Betriebsdruck 3 bis 8 bar. Umgebungstemperatur 5 bis 60 °C.

Netto

5.156,70 €

zzgl. MwSt.

6.136,47 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8213385

Hersteller-Nr. DHTG-220-4-A-L

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Der Rundschalttisch DHTG-220-4-A-L von Festo dreht seinen Teller in 4 Schritten zu je 90° und bringt bei 6 bar 58,9 Nm auf. Ein Zahnstangen-Ritzel-Antrieb mit Zahnkranzkupplung führt die Bewegung zwangsgeführt aus.

Vorteile

Teilung 4: der Teller schaltet in Schritten von 90°
Theoretisches Drehmoment 58,9 Nm bei 6 bar
Statisch belastbar mit 5000 N axial und 8000 N radial
Planlauf 0,02 mm, Rundlauf 0,02 mm, Wiederholgenauigkeit 0,03°
Kippmoment und Tangentialmoment statisch jeweils bis 500 Nm

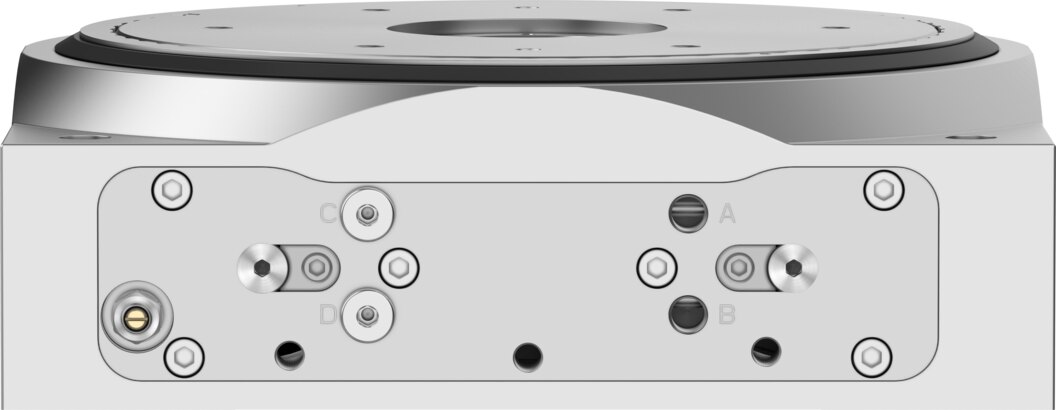

Endlagen über justierbare Stoßdämpfer mit harter Kennlinie gedämpft

Einsatz

Der DHTG-220-4-A-L ist für Rundtaktanlagen in Montage und Prüftechnik gedacht, auf denen Werkstücke nacheinander mehrere Bearbeitungsstationen durchlaufen. Befestigt wird er über Durchgangsbohrungen und Zentrierhülsen, angeschlossen über Innengewinde G1/8.

Technische Daten

Merkmal	Wert
Typ	DHTG-220-4-A-L
Festo-Teilenummer	8213385
Baugröße	220
Parallelität Teller	0,04 mm
Planlauf Teller	0,02 mm
Rundlauf Teller	0,02 mm
Wiederholgenauigkeit des Schwenkwinkels	0,03°
Drehrichtung	Linkslauf
Dämpfung	Stoßdämpfer, harte Kennlinie, justierbar
Einbaulage	beliebig
Funktionsweise	doppeltwirkend
Konstruktiver Aufbau	Zahnkranzkupplung, Zahnstange/Ritzel, zwangsgeführter Bewegungsablauf
Positionserkennung	für induktive Sensoren
Teilung	4
Betriebsdruck	3 bis 8 bar
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B2-L
Lagertemperatur	-20 bis 80 °C
Schalldruckpegel	70 dB(A)
Schutzart	IP54
Umgebungstemperatur	5 bis 60 °C
Massenträgheitsmoment	25000 kgcm²
Max. Axialkraft statisch	5000 N
Max. Kippmoment statisch	500 Nm
Max. Radialkraft statisch	8000 N
Max. Tangentialmoment statisch	500 Nm
Theoretisches Drehmoment bei 6 bar	58,9 Nm
Produktgewicht	24000 g
Befestigungsart	mit Durchgangsbohrung und Zentrierhülse
Pneumatischer Anschluss	Innengewinde G1/8
Werkstoff Teller	Stahl verzinkt
Werkstoff-Hinweis	RoHS konform
Werkstoff Anschläge	Stahl verzinkt
Werkstoff Deckel	Aluminium-Knetlegierung
Werkstoff Dichtungen	NBR, TPE-U(PU)
Werkstoff Gehäuse	Aluminium-Knetlegierung
Gewicht	23 kg
Hersteller	Festo
Hersteller-Nr.	DHTG-220-4-A-L
EAN	4052568791711
Zolltarifnummer	84798997
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Aluminium
Gewinde	G 1/8
Dichtmaterial	NBR, TPE-U(PU)
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Zahnstange/Ritzel, zwangsgeführter Bewegungsablauf, Zahnkranzkupplung
Serie	DHTG
Betriebsdruck max [bar]	8
Temperaturbereich	5-60 °C
Temperatur (max.)	60
