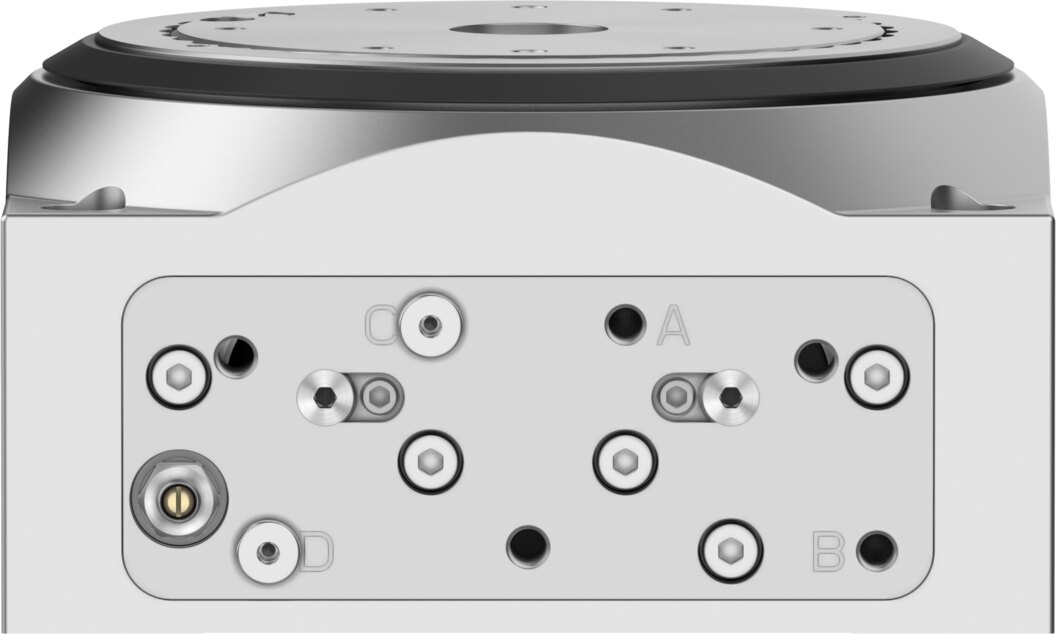

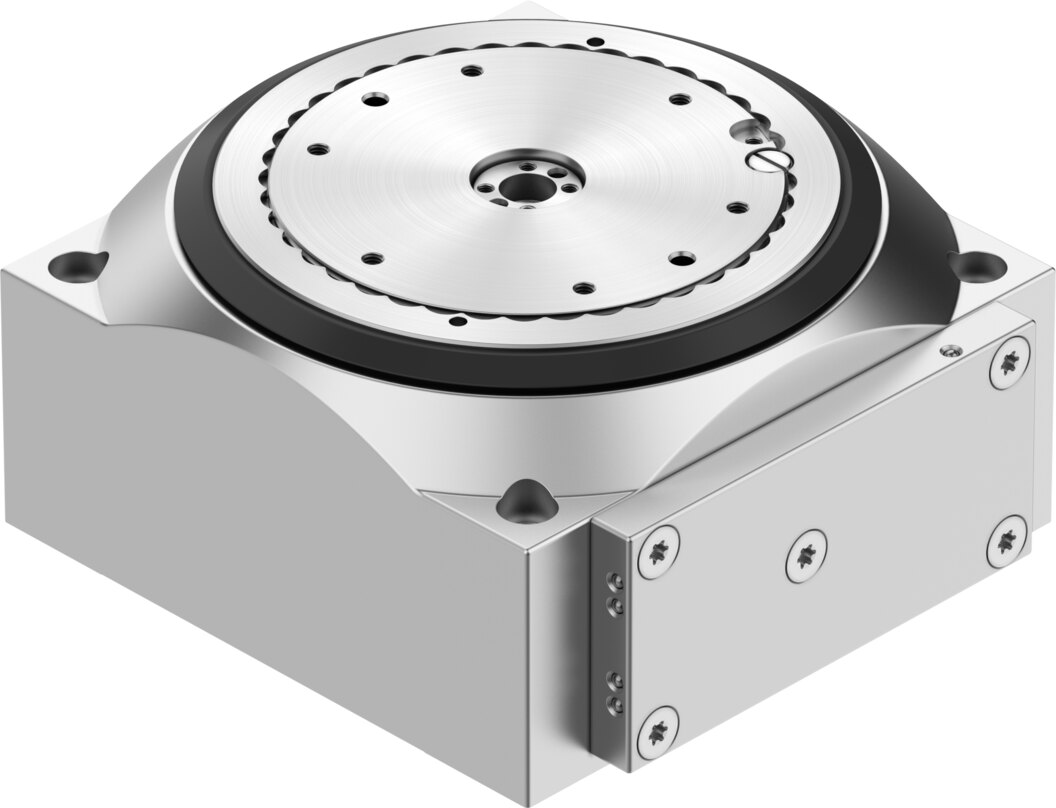

Rundschalttisch Baugröße 90 Teilung 8 mit 4,4 Nm Linkslauf DHTG-90-8-A-L - Festo 8213375

Mit 4,4 Nm Drehmoment bei 6 bar und einer Teilung von 8 ist der DHTG-90-8-A-L die Basis für kompakte Rundtakt-Montageanlagen. Planlauf des Tellers: 0,02 mm.

Vorteile

• Teilung 8: der Teller schaltet in Schritten von 45°
• Theoretisches Drehmoment 4,4 Nm bei 6 bar
• Statisch belastbar mit 2000 N axial und 5000 N radial
• Planlauf 0,02 mm, Rundlauf 0,02 mm, Wiederholgenauigkeit 0,03°
• Kippmoment und Tangentialmoment statisch jeweils bis 150 Nm
• Betriebsdruck 3 bis 8 bar

Einsatz

Auf dem Teller des DHTG-90-8-A-L werden Werkstückaufnahmen montiert, die der Antrieb Station für Station weiterschaltet, etwa beim Bestücken, Schrauben oder Kennzeichnen. Zentrierhülsen sichern die Lage des Tisches der Baugröße 90 auf dem Maschinengestell.
