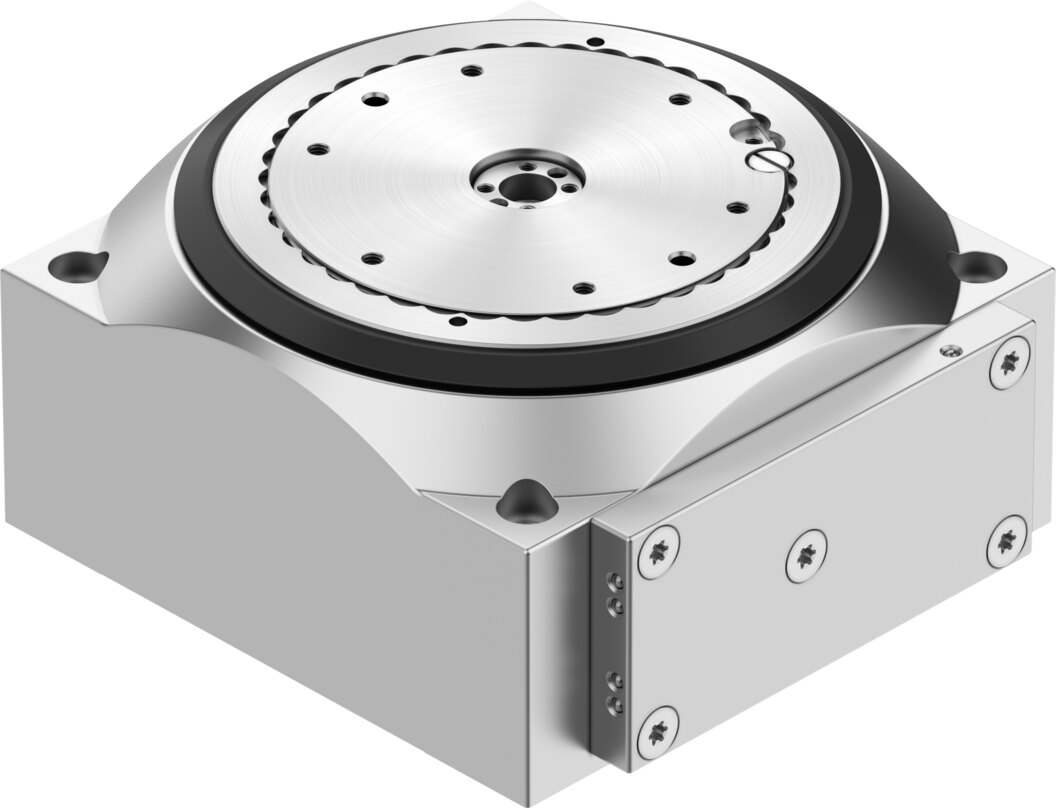

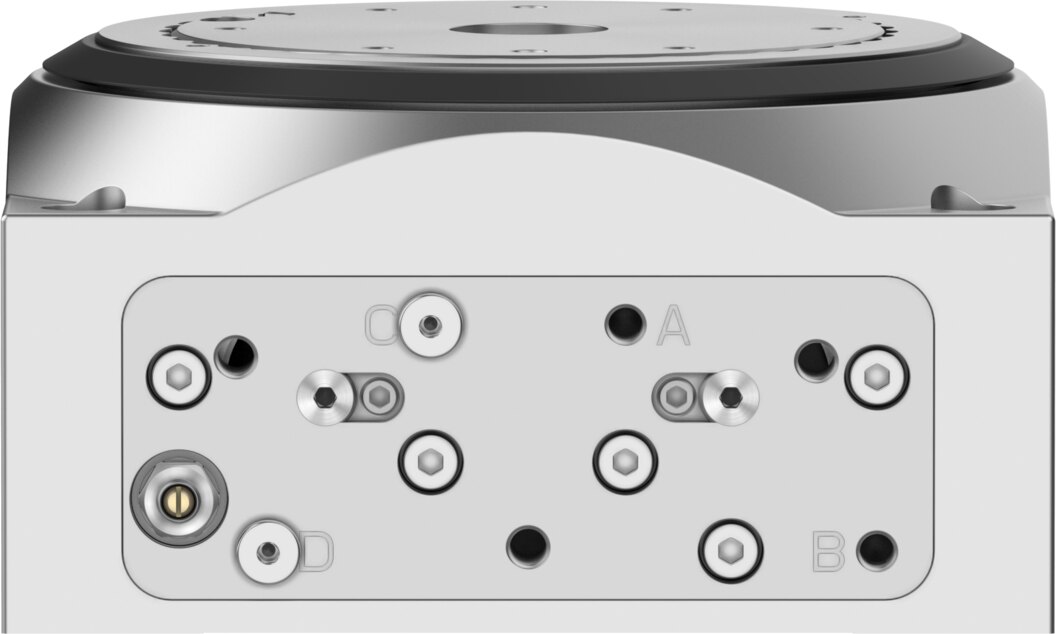

Rundschalttisch DHTG-90-2-A-L - Festo 8213371
Netto
zzgl. MwSt.
2.832,38 € inkl. 19 % MwSt., zzgl. Versand
2.380,15 €
Artikel
FES-8213371
Hersteller-Nr.
DHTG-90-2-A-L
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Baugröße | 90 |
|---|---|
| Parallelität Teller | 0,04 mm |
| Planlauf Teller | 0,02 mm |
| Rundlauf Teller | 0,02 mm |
| Wiederholgenauigkeit des Schwenkwinkels | 0,03 deg |
| Drehrichtung | Linkslauf |
| Dämpfung | Stossdämpfer, harte Kennlinie, justierbar |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Konstruktiver Aufbau | Zahnkranzkupplung, Zahnstange/Ritzel, zwangsgeführter Bewegungsablauf |
| Positionserkennung | für induktive Sensoren |
| Teilung | 2 |
| Betriebsdruck | 3 ... 8 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Lagertemperatur | -20 ... 80 °C |
| Schalldruckpegel | 70 dB(A) |
| Schutzart | IP54 |
| Umgebungstemperatur | 5 ... 60 °C |
| Massenträgheitsmoment | 300 kgcm² |
| Max. Axialkraft statisch | 2000 N |
| Max. Kippmoment statisch | 150 Nm |
| Max. Radialkraft statisch | 5000 N |
| Max. Tangentialmoment statisch | 150 Nm |
| Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi) | 4,4 Nm |
| Produktgewicht | 4500 g |
| Befestigungsart | mit Durchgangsbohrung und Zentrierhülse |
| Pneumatischer Anschluss | Innengewinde M5 |
| Werkstoff Teller | Stahl verzinkt |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Anschläge | Stahl verzinkt |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR, TPE-U(PU) |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Gewicht | 4,3 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DHTG-90-2-A-L |
| EAN | 4052568827885 |
| Zolltarifnummer | 84798997 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
