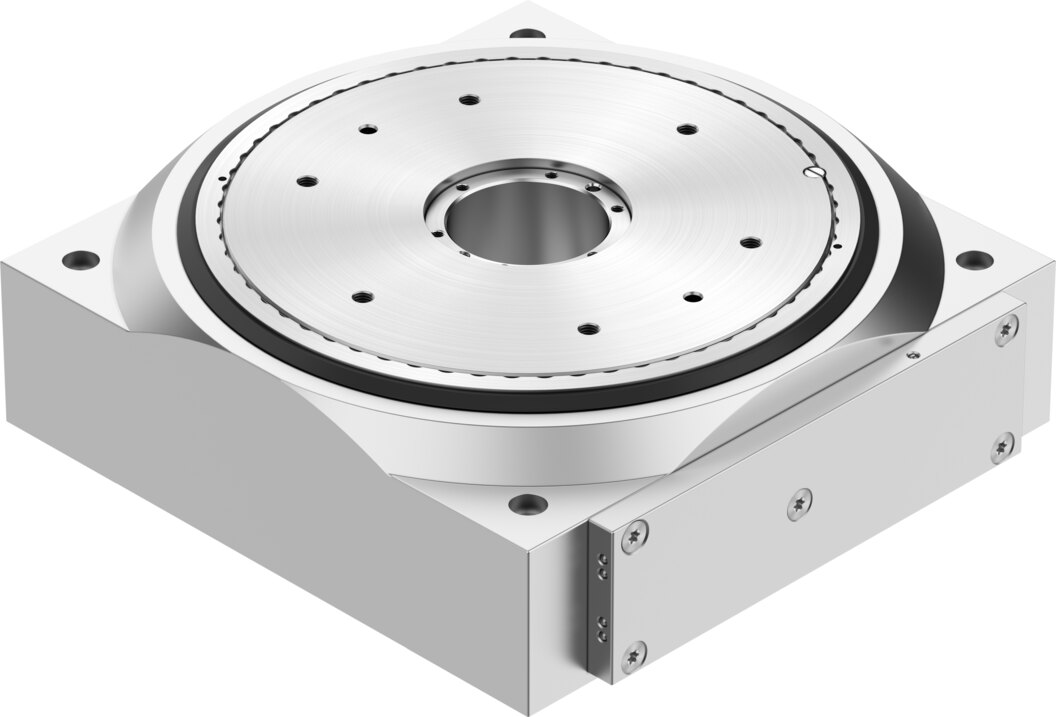

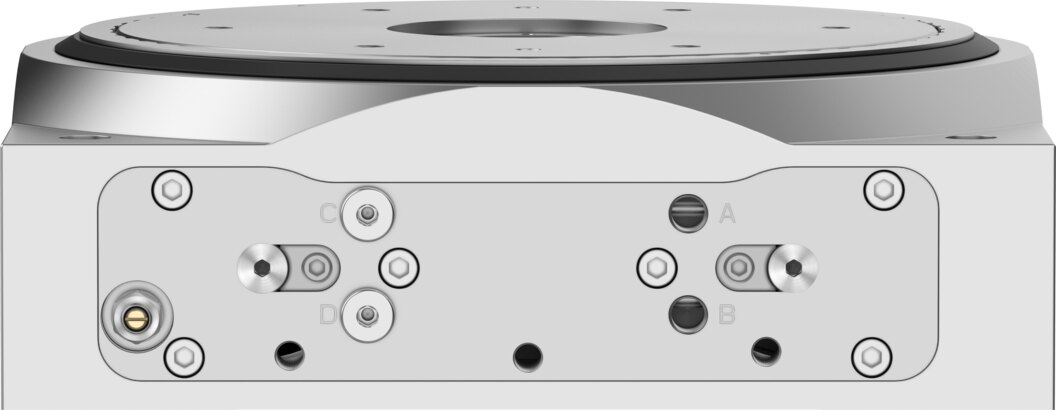

Rundschalttisch DHTG-220-12-A-L - Festo 8213388
Netto
zzgl. MwSt.
6.290,90 € inkl. 19 % MwSt., zzgl. Versand
5.286,47 €
Artikel
FES-8213388
Hersteller-Nr.
DHTG-220-12-A-L
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Baugröße | 220 |
|---|---|
| Parallelität Teller | 0,04 mm |
| Planlauf Teller | 0,02 mm |
| Rundlauf Teller | 0,02 mm |
| Wiederholgenauigkeit des Schwenkwinkels | 0,03 deg |
| Drehrichtung | Linkslauf |
| Dämpfung | Stossdämpfer, harte Kennlinie, justierbar |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Konstruktiver Aufbau | Zahnkranzkupplung, Zahnstange/Ritzel, zwangsgeführter Bewegungsablauf |
| Positionserkennung | für induktive Sensoren |
| Teilung | 12 |
| Betriebsdruck | 3 ... 8 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Lagertemperatur | -20 ... 80 °C |
| Schalldruckpegel | 70 dB(A) |
| Schutzart | IP54 |
| Umgebungstemperatur | 5 ... 60 °C |
| Massenträgheitsmoment | 25000 kgcm² |
| Max. Axialkraft statisch | 5000 N |
| Max. Kippmoment statisch | 500 Nm |
| Max. Radialkraft statisch | 8000 N |
| Max. Tangentialmoment statisch | 500 Nm |
| Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi) | 58,9 Nm |
| Produktgewicht | 24000 g |
| Befestigungsart | mit Durchgangsbohrung und Zentrierhülse |
| Pneumatischer Anschluss | Innengewinde G1/8 |
| Werkstoff Teller | Stahl verzinkt |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Anschläge | Stahl verzinkt |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR, TPE-U(PU) |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Gewicht | 24 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DHTG-220-12-A-L |
| EAN | 4052568791742 |
| Zolltarifnummer | 84798997 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
