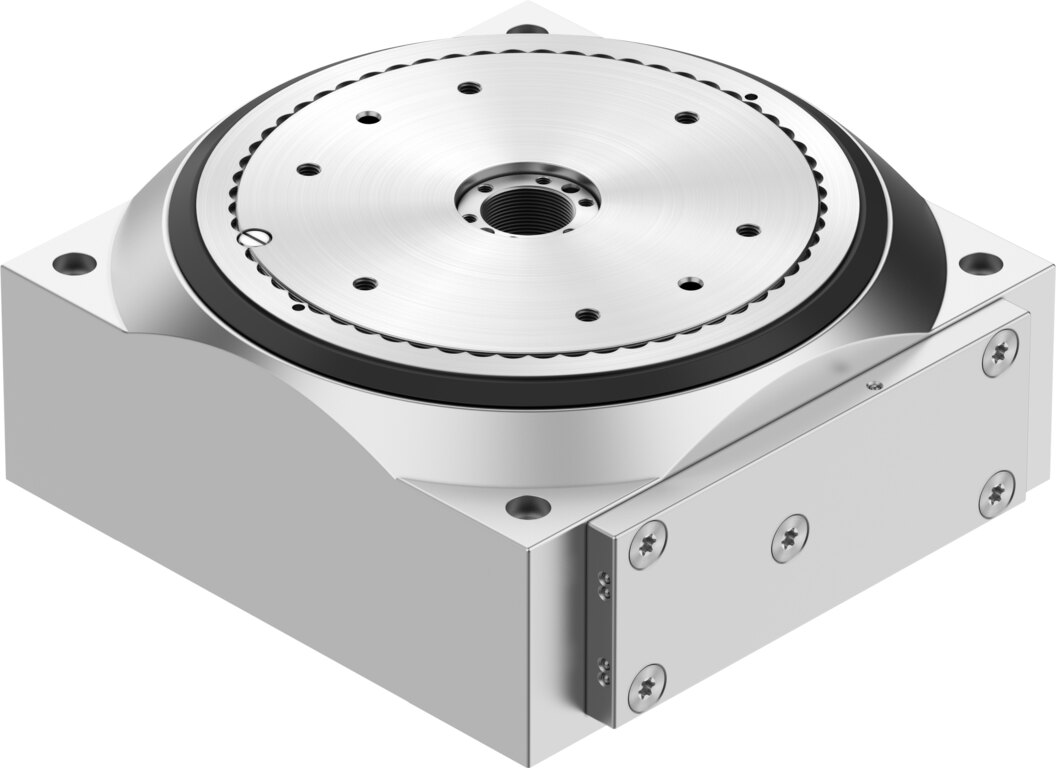

Rundschalttisch Baugröße 140 Teilung 12 mit 18,1 Nm Linkslauf DHTG-140-12-A-L - Festo 8213382

Mit 18,1 Nm Drehmoment bei 6 bar und einer Teilung von 12 ist der DHTG-140-12-A-L die Basis für kompakte Rundtakt-Montageanlagen. Planlauf des Tellers: 0,02 mm.

Vorteile

• Teilung 12: der Teller schaltet in Schritten von 30°
• Theoretisches Drehmoment 18,1 Nm bei 6 bar
• Planlauf 0,02 mm, Rundlauf 0,02 mm, Wiederholgenauigkeit 0,03°
• Statisch belastbar mit 4000 N axial und 6000 N radial
• Endlagen über justierbare Stoßdämpfer mit harter Kennlinie gedämpft
• Betriebsdruck 3 bis 8 bar

Einsatz

Auf dem Teller des DHTG-140-12-A-L werden Werkstückaufnahmen montiert, die der Antrieb Station für Station weiterschaltet, etwa beim Bestücken, Schrauben oder Kennzeichnen. Zentrierhülsen sichern die Lage des Tisches der Baugröße 140 auf dem Maschinengestell.
