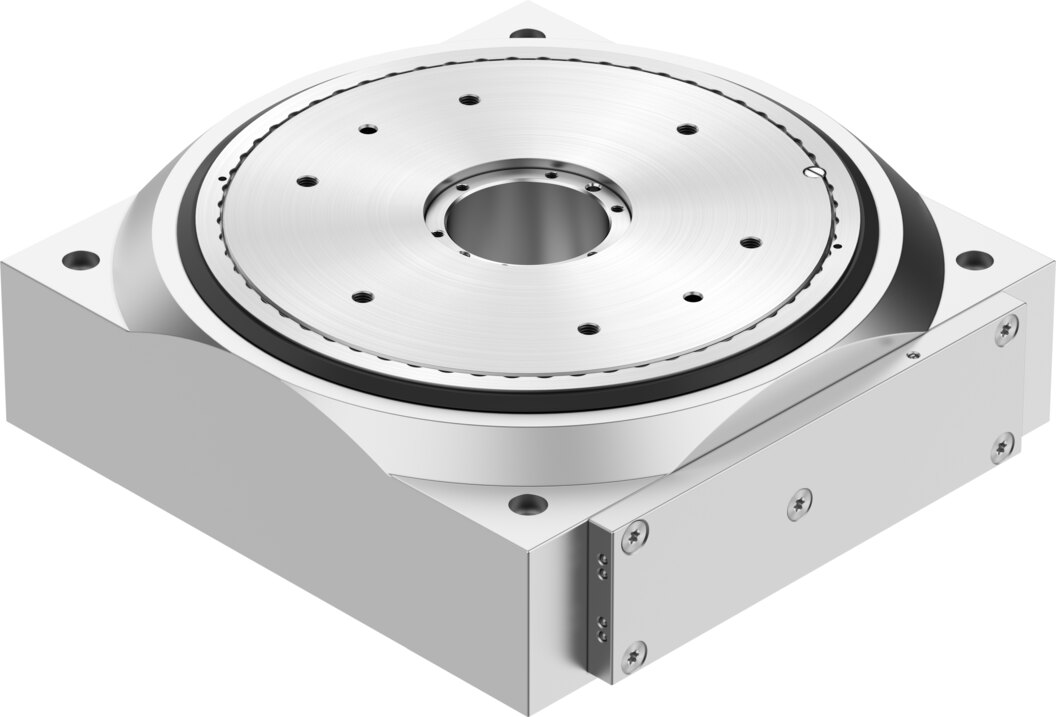

Rundschalttisch Baugröße 220 Teilung 6 mit 58,9 Nm Linkslauf DHTG-220-6-A-L - Festo 8213386

6 Stationen auf einem Teller der Baugröße 220: Der pneumatische Rundschalttisch DHTG-220-6-A-L taktet Werkstücke von Station zu Station und nimmt statisch bis 5000 N Axialkraft auf.

Vorteile

• Theoretisches Drehmoment 58,9 Nm bei 6 bar
• Teilung 6: der Teller schaltet in Schritten von 60°
• Planlauf 0,02 mm, Rundlauf 0,02 mm, Wiederholgenauigkeit 0,03°
• Statisch belastbar mit 5000 N axial und 8000 N radial

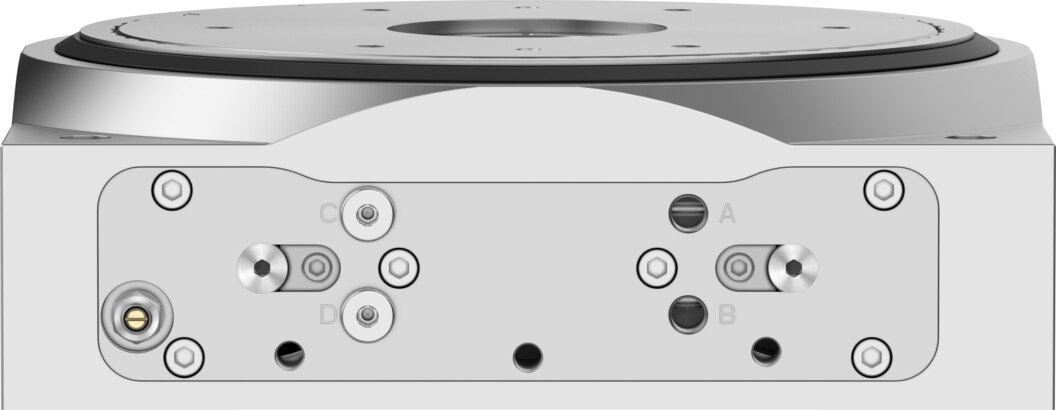

• Endlagen über justierbare Stoßdämpfer mit harter Kennlinie gedämpft
• Kippmoment und Tangentialmoment statisch jeweils bis 500 Nm

Einsatz

Typische Aufgaben des DHTG-220-6-A-L sind Montage-, Füge- und Prüfprozesse im Takt, bei denen der Teller Werkstückträger exakt vor die nächste Station dreht. Der Druckluftanschluss ist als Innengewinde G1/8 ausgeführt.
