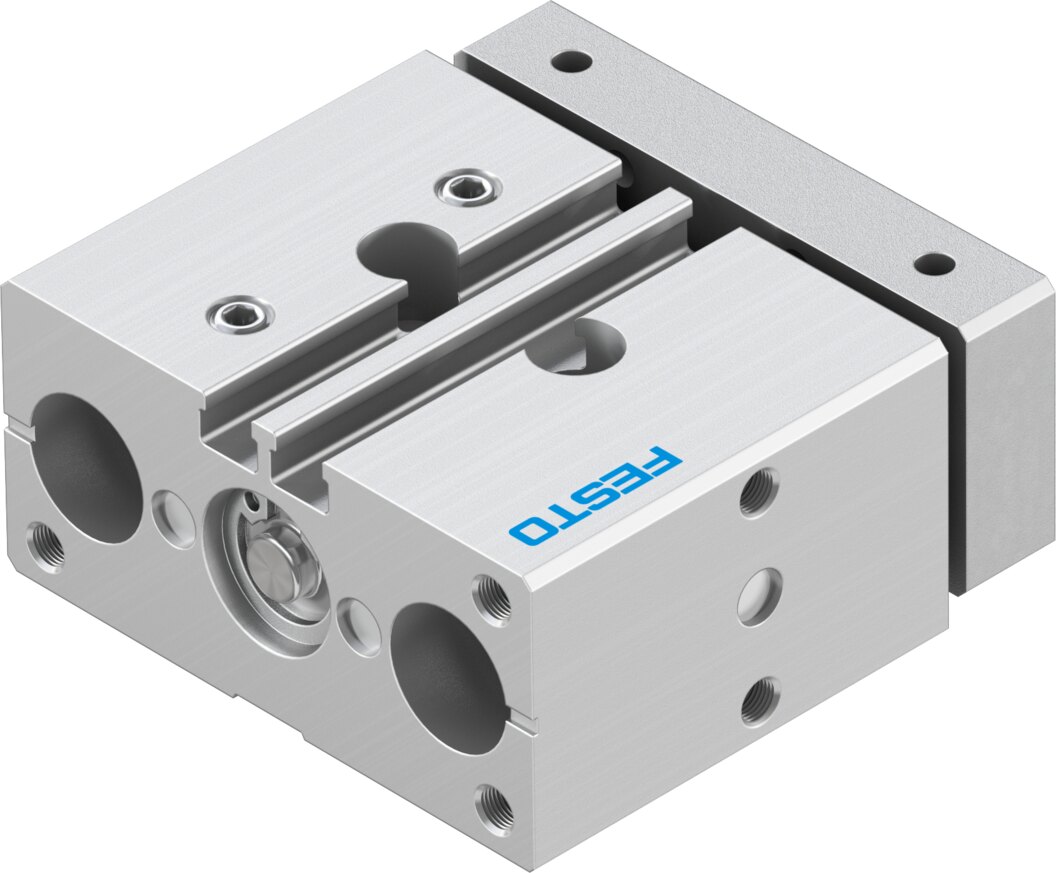

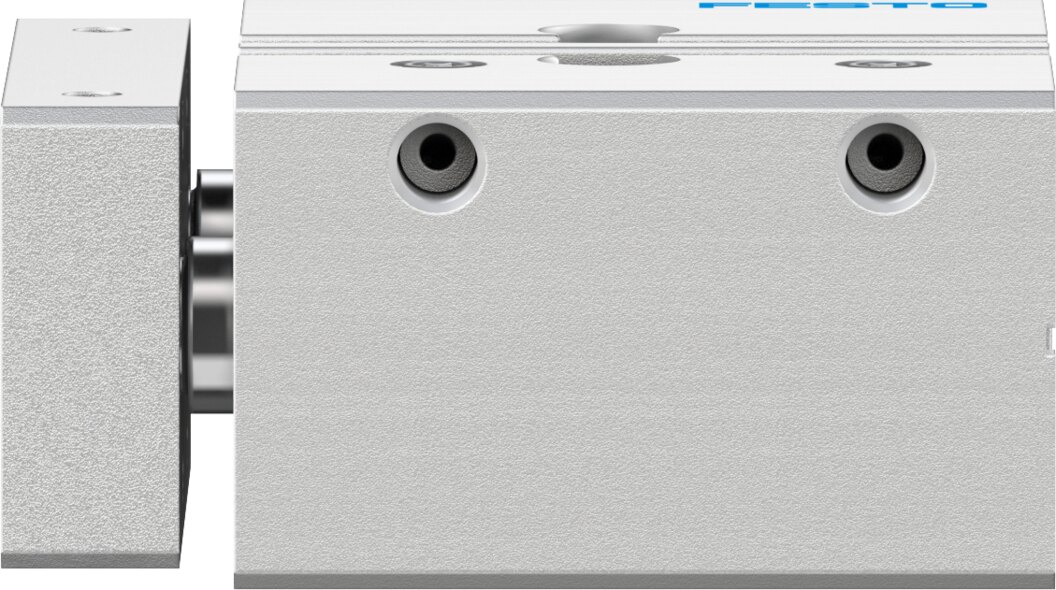

Führungszylinder mit Gleitführung Ø 12 mm Hub 10 mm DFM-12-10-P-A-GF-F1A - Festo 8118623

Wo eine Kolbenstange allein Querkräfte nicht verträgt, übernimmt der Führungszylinder DFM-12-10-P-A-GF-F1A mit 10 mm Hub und 68 N Vorlaufkraft bei 6 bar.

Vorteile

• Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 240 N
• Kraft: 68 N Vorlauf und 51 N Rücklauf bei 6 bar (theoretisch)
• Geschwindigkeit: bis 0,8 m/s
• Momente: Mx bis 4,92 Nm, My/Mz bis 2,06 Nm
• Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,07 J
• Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L

Einsatz

Der DFM-12-10-P-A-GF-F1A eignet sich für Hub-, Stopp- und Schiebeaufgaben in Fördertechnik und Vorrichtungsbau. Der DFM-12-10-P-A-GF-F1A arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -20 bis 80 °C Umgebungstemperatur, die Einbaulage ist beliebig. Belegt sind für diese Ausführung mit 10 mm Hub: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
